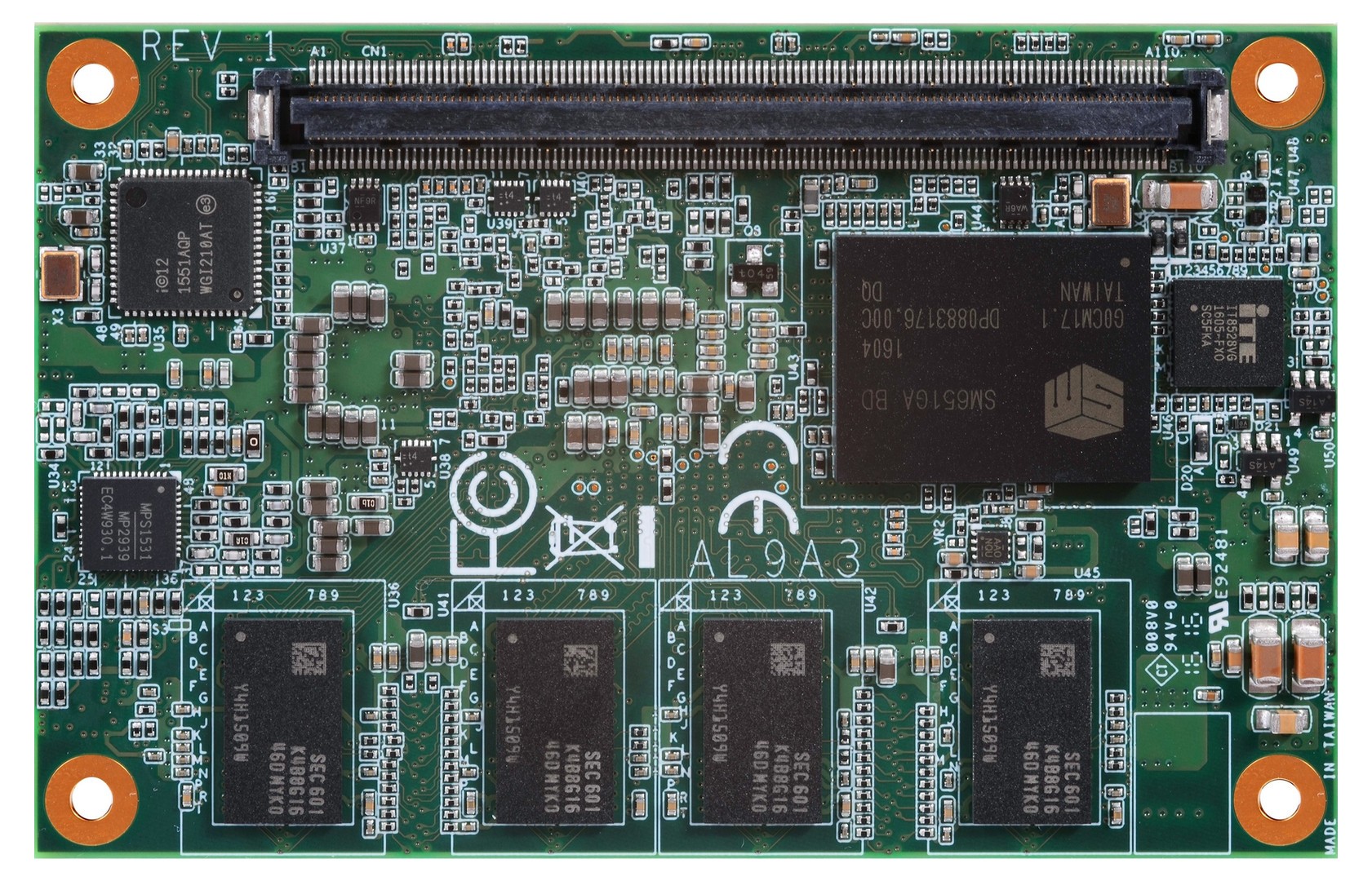

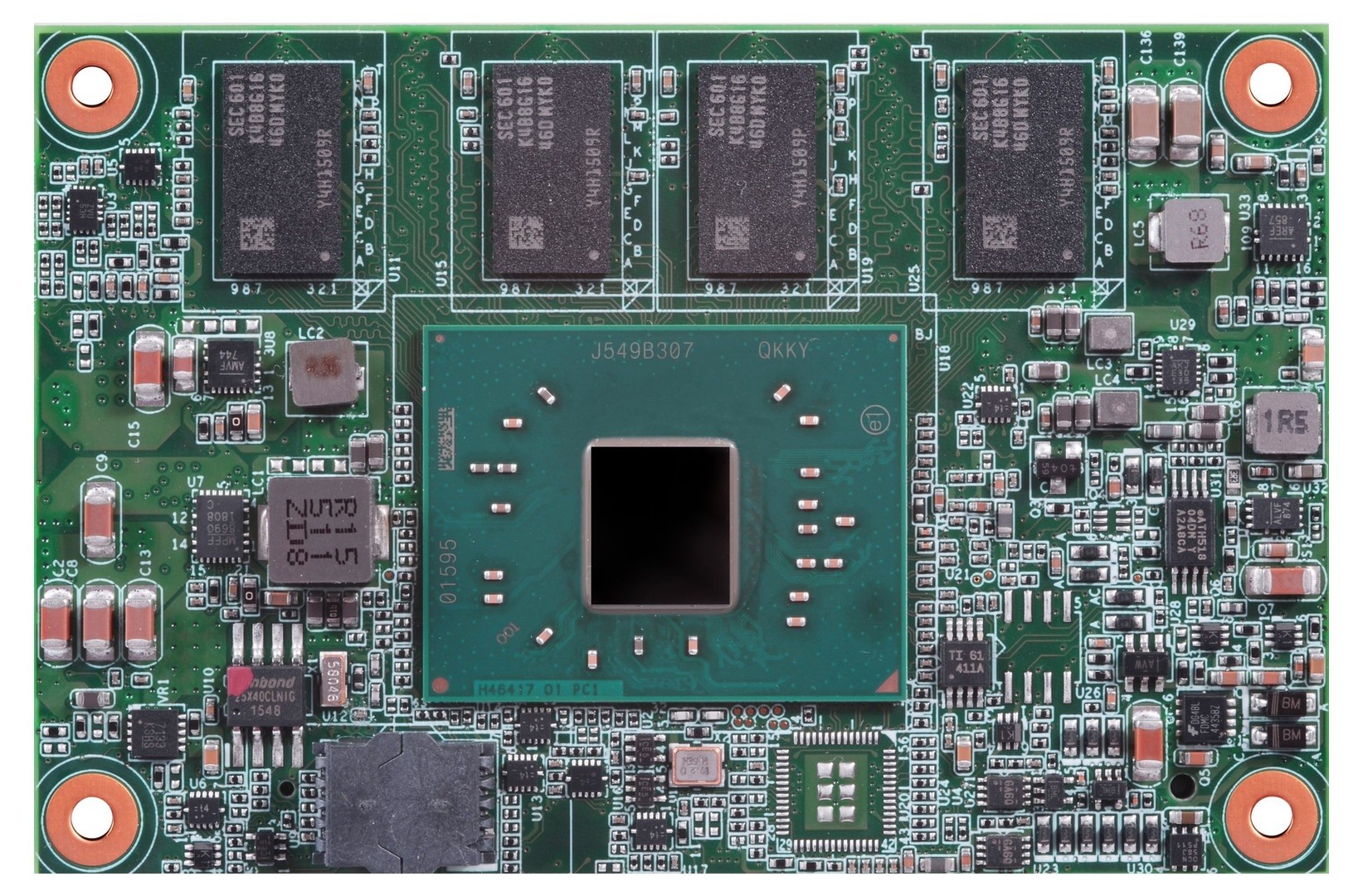

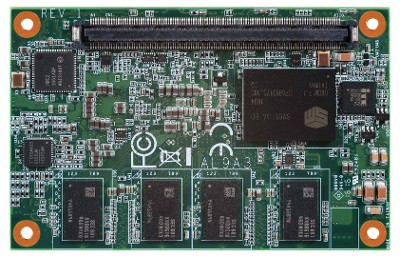

DFI AL9A3

AL9A3-B40-E3950, AL9A3-B40-N3350, AL9A3-B44-E3930, AL9A3-B48-E3940, AL9A3-B80-N4200, AL9A3-B86-E3950, AL9A3-T40-E3930, AL9A3-T40-E3940, AL9A3-T43-E3940, AL9A3-T80-N4200

COM Express Mini

PRODUKT-FEATURES

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

ANFRAGE
CHAT
TELEFON
VERGLEICHEN
MERKEN

PRODUKTINFORMATIONEN

Basismodul: DFI AL9A3

Allgemein
	SKU / Artikelnummer			AL9A3
Produktgrunddaten
	Hersteller			DFI
	Produkt-ID			770-AL9A31-000G, 770-AL9A31-100G, 770-AL9A31-200G, 770-AL9A31-300G, 770-AL9A31-400G, 770-AL9A31-500G, 770-AL9A31-600G, 770-AL9A31-700G, 770-AL9A31-800G, 770-AL9A31-900G
System
	Prozessor	Serie		Intel Apollo Lake
		Nummer		Intel Atom x5-E3930, Intel Atom x5-E3940, Intel Atom x7-E3950, Intel Celeron N3350, Intel Pentium N4200
		CPU Kerne		2 St, 4 St
		Threads		2 St, 4 St
		Sockel		BGA 1296
		Basis Frequenz		1,1 GHz, 1,3 GHz, 1,6 GHz
		Max. Turbo-Taktfrequenz		1,8 GHz, 2 GHz, 2,4 GHz, 2,5 GHz
		Cache		2 MB
		Thermal Design Power (TDP)		6 W, 6,5 W, 9,5 W, 12 W
	Chipsatz			SoC (System-On-Chip)
	Speicher	Memory Type		DDR3
		Frequenz		1333 / 1600 MHz
		Maximaler Ausbau		8 GB
		Speicher onBoard		4 GB, 8 GB
	Storage	Solid State Drive (SSD)		4 GB, 8 GB, 32 GB, 64 GB, -
	BIOS			AMI UEFI 128 Mbit SPI
	Storage			Solid State Drive (SSD) 4 GB, Solid State Drive (SSD) 8 GB, Solid State Drive (SSD) 32 GB, Solid State Drive (SSD) 64 GB
Grafik
	Prozessor			Intel HD Graphics
	Leistungsmerkmal	Unterstützung		DirectX 12, OpenCL 2.1, OpenGL 5.0
		HW Decode		AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, MVC, VC1 / WMV9, VP 8, VP 9
		HW Encode		AVC / H.264, HEVC / H265, MPEG2, VP 8, VP 9
	Bildschirme (Multidisplay)			3 Displays
	HDMI	Maximale Auflösung		3840 x 2160 bei 30 Hz
	LVDS	Maximale Auflösung		1366 x 768 bei 60 Hz
		Bits		24 Bit
	DDI (Digital Display Interfaces)	DP++	Maximale Auflösung	4096 x 2160 bei 60 Hz
	eDP (embedded Display Port)	Maximale Auflösung		4096 x 2160 bei 60 Hz
Erweiterung
	PCIe x1	Generation		3
		x1 Signal (Interface)		4 St
	PCIe Schnittstellen			4x PCIe x1
Audio
	Chipsatz			Unterstützt High Definition Audio Schnittstelle
Netzwerk
	G-LAN	Controller	Chipsatz	Intel I210IT PCIe (10/100/1000 Mbps), Intel I211AT PCIe (10/100/1000 Mbps)
			Anzahl	1 St
		Controller	Chipsatz	Intel I210IT PCIe (10/100/1000 Mbps)
			Anzahl	1 St
	Netzwerk			2x G-LAN
Interne I/O
	USB	USB v2.0	Interface	8 St
		USB v3.0	Interface	2 St
	Anzeige	LVDS Interface		1 St, -
		eDP (embedded Display Port) Lanes		1 St, -
	Digital I/O	Bits	8-Bit	1 St
	SMBus			1 St
	LPC			1 St
	I²C			1 St
	UART	Tx/Rx/CTS/RTS		2 St
	Serial-ATA	S-ATA R3.0 (Interface)		2 St
Watchdog Zeitgeber
	Watchdog Zeitgeber			Ja
	Watchdog Zeitgeber (Intervall)			Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
	Typ (Eingang)	DC	Weitbereich	Ja
			Bereich	VCC_RTC (AT Mode), 4.75~20V
			Anschluss	COM Express Anschluss (2 x 220 Pins je Row A + B)
		DC	Bereich	VCC_RTC (ATX Mode), 4.75~20V, 5VSB
			Anschluss	COM Express Anschluss (2 x 220 Pins je Row A + B)
	Stromversorgung - Eingang			DC: VCC_RTC (AT Mode), 4.75~20V,VCC_RTC (ATX Mode), 4.75~20V, 5VSB
Betriebssysteme / Software
	Windows	Windows 10 (64-bit)		wird unterstützt
	Linux	Distribution		Fedora 24, Ubuntu 15.10, Yocto 2.2
	Unterstützte BS			Linux, Windows
Mechanik / Umgebung
	Temperatur	Betrieb		0° bis 60°C, -40° bis 85°C
		Lagerung		-55° bis 85°C
	Relative Luftfeuchtigkeit	Betrieb		5 bis 90%, nicht kondensierend
		Lagerung		5 bis 90%, nicht kondensierend
	Abmaße	Formfaktor		COM Express Mini
		Breite		55 mm
		Tiefe		84 mm
Zertifikate / Konformitäten
	CE			Ja
	FCC	Class B		Ja
	Kompatibilität			PICMG COM Express R2.1, Type 10
	RoHS konform			Ja
Lebenszyklus
	Produktionsstart			Q3/2018
	Voraussichtlich bis			Q1/2032
Herstellergarantie
	Herstellergarantie			2 Jahre

DFI AL9A3

PRODUKT-FEATURES

KONFIGURATION

PRODUKTPREIS

PRODUKTINFORMATIONEN

KONFIGURATIONEN

Download

DFI AL9A3-B40-E3950 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI AL9A3-B40-N3350 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI AL9A3-B44-E3930 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI AL9A3-B48-E3940 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI AL9A3-B80-N4200 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI AL9A3-B86-E3950 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI AL9A3-T40-E3930 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI AL9A3-T40-E3940 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI AL9A3-T43-E3940 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI AL9A3-T80-N4200 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI AL9A3-B40-E3950 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
COM Express Mini, Intel Atom x7-E3950, 4 GB, LVDS\|DDI, 2 x G-LAN, 10 x USB (intern), Digital I/O (8-Bit), 4 x PCIe x1
System	Prozessor	Max. Turbo-Taktfrequenz		2 GHz
		Nummer		Intel Atom x7-E3950
		CPU Kerne		4 St
		Threads		4 St
		Basis Frequenz		1,6 GHz
		Cache		2 MB
		Thermal Design Power (TDP)		12 W
	Storage	Solid State Drive (SSD)		-
	Speicher	Speicher onBoard		4 GB
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Produktgrunddaten	Produkt-ID			770-AL9A31-700G
Netzwerk	G-LAN	Controller	Chipsatz	Intel I211AT PCIe (10/100/1000 Mbps)
Interne I/O	Anzeige	LVDS Interface		1 St
		eDP (embedded Display Port) Lanes		-
DFI AL9A3-B40-N3350 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
COM Express Mini, Intel Celeron N3350, 4 GB, LVDS\|DDI, 2 x G-LAN, 10 x USB (intern), Digital I/O (8-Bit), 4 x PCIe x1
System	Prozessor	Max. Turbo-Taktfrequenz		2,4 GHz
		Nummer		Intel Celeron N3350
		CPU Kerne		2 St
		Threads		2 St
		Basis Frequenz		1,1 GHz
		Cache		2 MB
		Thermal Design Power (TDP)		6 W
	Storage	Solid State Drive (SSD)		-
	Speicher	Speicher onBoard		4 GB
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Produktgrunddaten	Produkt-ID			770-AL9A31-600G
Netzwerk	G-LAN	Controller	Chipsatz	Intel I211AT PCIe (10/100/1000 Mbps)
Interne I/O	Anzeige	LVDS Interface		1 St
		eDP (embedded Display Port) Lanes		-
DFI AL9A3-B44-E3930 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
COM Express Mini, Intel Atom x5-E3930, 4 GB, LVDS\|DDI, 2 x G-LAN, 10 x USB (intern), Digital I/O (8-Bit), 4 x PCIe x1
System	Prozessor	Max. Turbo-Taktfrequenz		1,8 GHz
		Nummer		Intel Atom x5-E3930
		CPU Kerne		2 St
		Threads		2 St
		Basis Frequenz		1,3 GHz
		Cache		2 MB
		Thermal Design Power (TDP)		6,5 W
	Storage	Solid State Drive (SSD)		4 GB
	Speicher	Speicher onBoard		4 GB
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Produktgrunddaten	Produkt-ID			770-AL9A31-100G
Netzwerk	G-LAN	Controller	Chipsatz	Intel I211AT PCIe (10/100/1000 Mbps)
Interne I/O	Anzeige	LVDS Interface		1 St
		eDP (embedded Display Port) Lanes		-
DFI AL9A3-B48-E3940 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
COM Express Mini, Intel Atom x5-E3940, 4 GB, LVDS\|DDI, 2 x G-LAN, 10 x USB (intern), Digital I/O (8-Bit), 4 x PCIe x1
System	Prozessor	Max. Turbo-Taktfrequenz		1,8 GHz
		Nummer		Intel Atom x5-E3940
		CPU Kerne		4 St
		Threads		4 St
		Basis Frequenz		1,6 GHz
		Cache		2 MB
		Thermal Design Power (TDP)		9,5 W
	Storage	Solid State Drive (SSD)		8 GB
	Speicher	Speicher onBoard		4 GB
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Produktgrunddaten	Produkt-ID			770-AL9A31-000G
Netzwerk	G-LAN	Controller	Chipsatz	Intel I211AT PCIe (10/100/1000 Mbps)
Interne I/O	Anzeige	LVDS Interface		1 St
		eDP (embedded Display Port) Lanes		-
DFI AL9A3-B80-N4200 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
COM Express Mini, Intel Pentium N4200, 8 GB, LVDS\|DDI, 2 x G-LAN, 10 x USB (intern), Digital I/O (8-Bit), 4 x PCIe x1
System	Prozessor	Max. Turbo-Taktfrequenz		2,5 GHz
		Nummer		Intel Pentium N4200
		CPU Kerne		4 St
		Threads		4 St
		Basis Frequenz		1,1 GHz
		Cache		2 MB
		Thermal Design Power (TDP)		6 W
	Storage	Solid State Drive (SSD)		-
	Speicher	Speicher onBoard		8 GB
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Produktgrunddaten	Produkt-ID			770-AL9A31-200G
Netzwerk	G-LAN	Controller	Chipsatz	Intel I211AT PCIe (10/100/1000 Mbps)
Interne I/O	Anzeige	LVDS Interface		1 St
		eDP (embedded Display Port) Lanes		-
DFI AL9A3-B86-E3950 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
COM Express Mini, Intel Atom x7-E3950, 8 GB, LVDS\|DDI, 2 x G-LAN, 10 x USB (intern), Digital I/O (8-Bit), 4 x PCIe x1
System	Prozessor	Max. Turbo-Taktfrequenz		2 GHz
		Nummer		Intel Atom x7-E3950
		CPU Kerne		4 St
		Threads		4 St
		Basis Frequenz		1,6 GHz
		Cache		2 MB
		Thermal Design Power (TDP)		12 W
	Storage	Solid State Drive (SSD)		64 GB
	Speicher	Speicher onBoard		8 GB
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Produktgrunddaten	Produkt-ID			770-AL9A31-500G
Netzwerk	G-LAN	Controller	Chipsatz	Intel I211AT PCIe (10/100/1000 Mbps)
Interne I/O	Anzeige	LVDS Interface		-
		eDP (embedded Display Port) Lanes		1 St
DFI AL9A3-T40-E3930 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
COM Express Mini, Intel Atom x5-E3930, 4 GB, LVDS\|DDI, 2 x G-LAN, 10 x USB (intern), Digital I/O (8-Bit), 4 x PCIe x1
System	Prozessor	Max. Turbo-Taktfrequenz		1,8 GHz
		Nummer		Intel Atom x5-E3930
		CPU Kerne		2 St
		Threads		2 St
		Basis Frequenz		1,3 GHz
		Cache		2 MB
		Thermal Design Power (TDP)		6,5 W
	Storage	Solid State Drive (SSD)		-
	Speicher	Speicher onBoard		4 GB
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 85°C
Produktgrunddaten	Produkt-ID			770-AL9A31-900G
Netzwerk	G-LAN	Controller	Chipsatz	Intel I210IT PCIe (10/100/1000 Mbps)
Interne I/O	Anzeige	LVDS Interface		1 St
		eDP (embedded Display Port) Lanes		-
DFI AL9A3-T40-E3940 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
COM Express Mini, Intel Atom x5-E3940, 4 GB, LVDS\|DDI, 2 x G-LAN, 10 x USB (intern), Digital I/O (8-Bit), 4 x PCIe x1
System	Prozessor	Max. Turbo-Taktfrequenz		1,8 GHz
		Nummer		Intel Atom x5-E3940
		CPU Kerne		4 St
		Threads		4 St
		Basis Frequenz		1,6 GHz
		Cache		2 MB
		Thermal Design Power (TDP)		9,5 W
	Storage	Solid State Drive (SSD)		-
	Speicher	Speicher onBoard		4 GB
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 85°C
Produktgrunddaten	Produkt-ID			770-AL9A31-800G
Netzwerk	G-LAN	Controller	Chipsatz	Intel I210IT PCIe (10/100/1000 Mbps)
Interne I/O	Anzeige	LVDS Interface		1 St
		eDP (embedded Display Port) Lanes		-
DFI AL9A3-T43-E3940 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
COM Express Mini, Intel Atom x5-E3940, 4 GB, LVDS\|DDI, 2 x G-LAN, 10 x USB (intern), Digital I/O (8-Bit), 4 x PCIe x1
System	Prozessor	Max. Turbo-Taktfrequenz		1,8 GHz
		Nummer		Intel Atom x5-E3940
		CPU Kerne		4 St
		Threads		4 St
		Basis Frequenz		1,6 GHz
		Cache		2 MB
		Thermal Design Power (TDP)		9,5 W
	Storage	Solid State Drive (SSD)		32 GB
	Speicher	Speicher onBoard		4 GB
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 85°C
Produktgrunddaten	Produkt-ID			770-AL9A31-300G
Netzwerk	G-LAN	Controller	Chipsatz	Intel I210IT PCIe (10/100/1000 Mbps)
Interne I/O	Anzeige	LVDS Interface		1 St
		eDP (embedded Display Port) Lanes		-
DFI AL9A3-T80-N4200 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
COM Express Mini, Intel Pentium N4200, 8 GB, LVDS\|DDI, 2 x G-LAN, 10 x USB (intern), Digital I/O (8-Bit), 4 x PCIe x1
System	Prozessor	Max. Turbo-Taktfrequenz		2,5 GHz
		Nummer		Intel Pentium N4200
		CPU Kerne		4 St
		Threads		4 St
		Basis Frequenz		1,1 GHz
		Cache		2 MB
		Thermal Design Power (TDP)		6 W
	Storage	Solid State Drive (SSD)		-
	Speicher	Speicher onBoard		8 GB
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 85°C
Produktgrunddaten	Produkt-ID			770-AL9A31-400G
Netzwerk	G-LAN	Controller	Chipsatz	Intel I210IT PCIe (10/100/1000 Mbps)
Interne I/O	Anzeige	LVDS Interface		1 St
		eDP (embedded Display Port) Lanes		-
