COM Express Mini
// COM Express Mini
// [Intel Atom x5-E3930 | Intel Atom x5-E3940 | Intel Atom x7-E3950 | Intel Pentium N4200]
// [4 GB | 8 GB]
// LVDS|DDI
// 1 x G-LAN
// 10 x USB (internal)
// 4 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

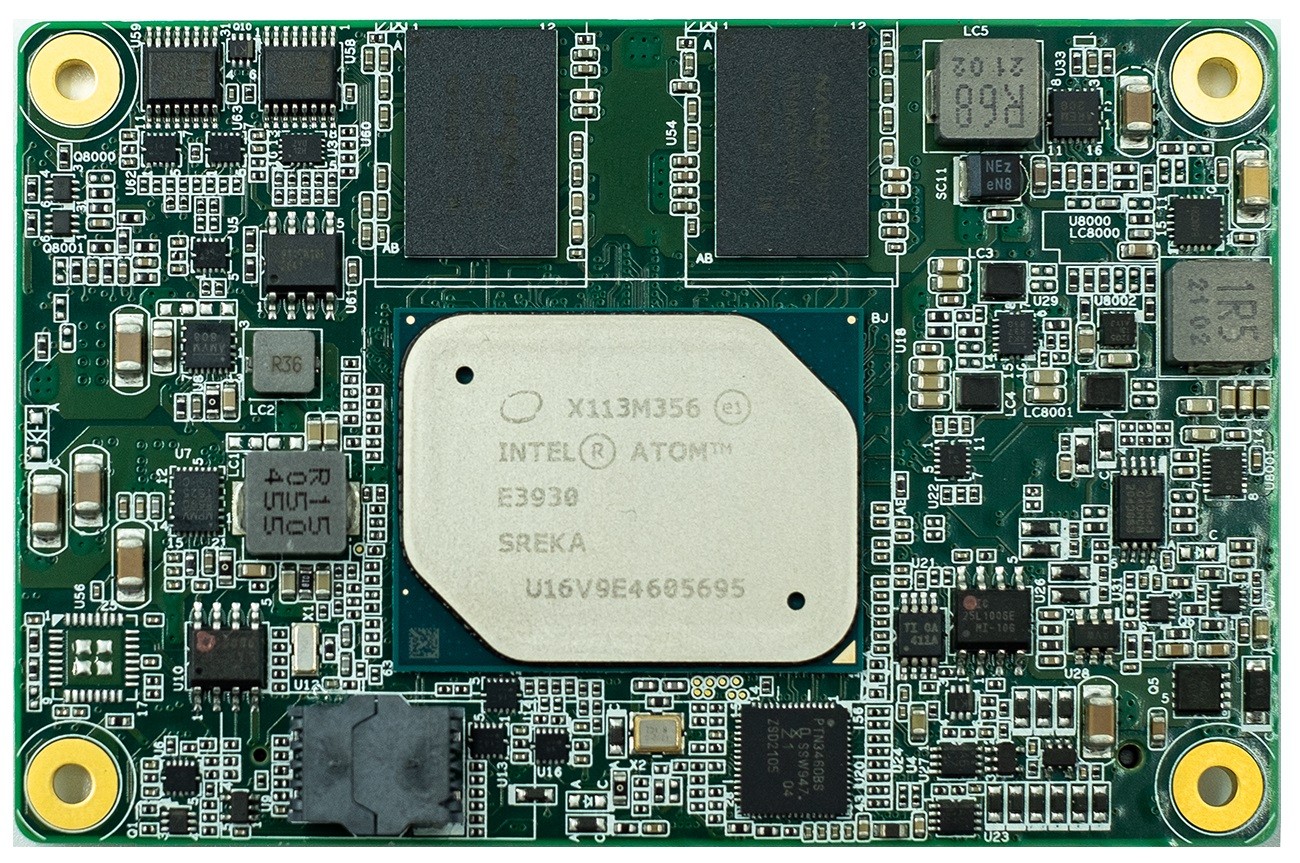

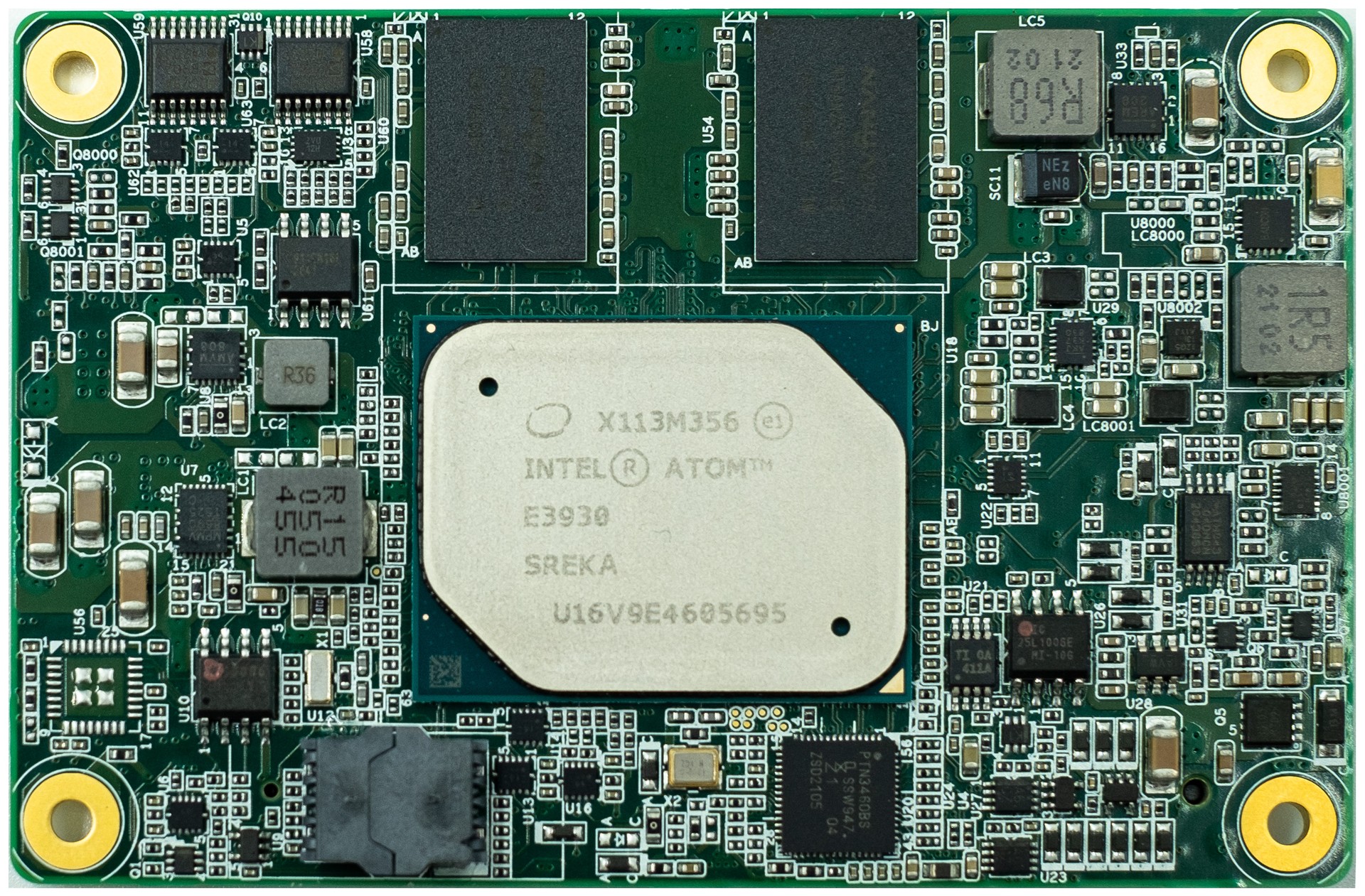

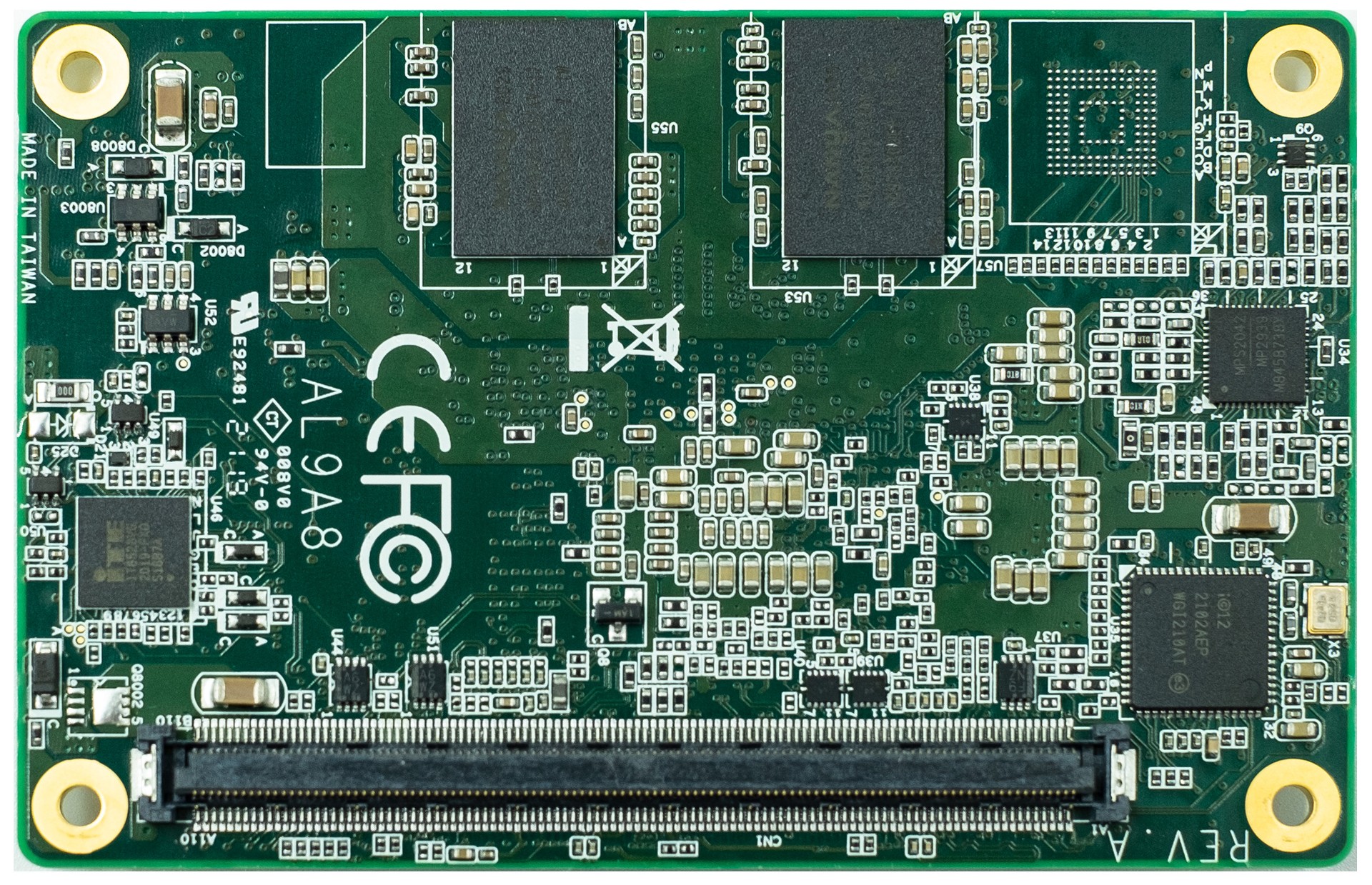

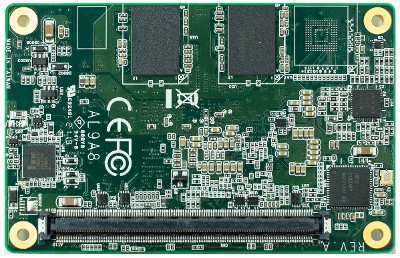

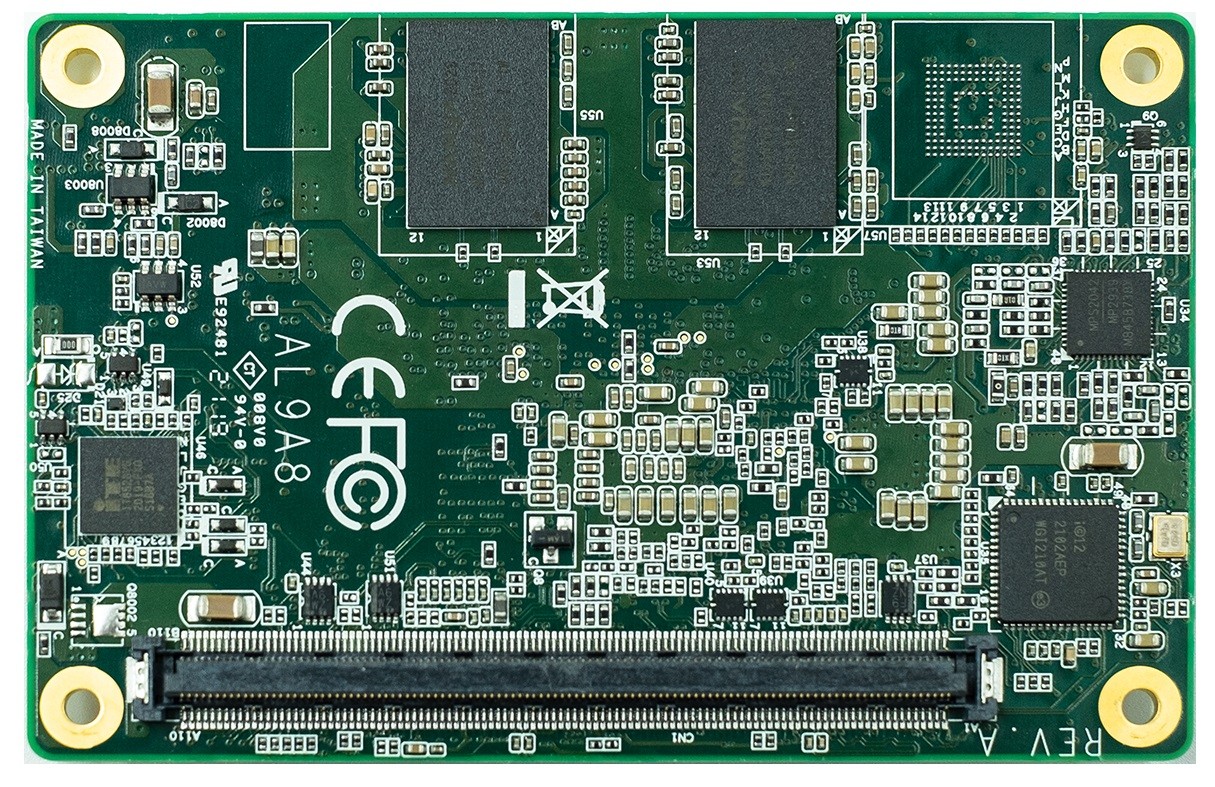

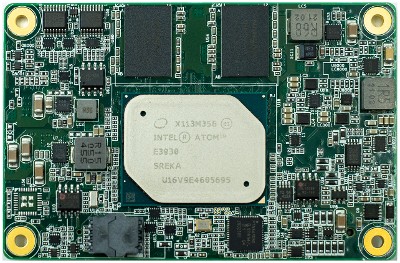

Basismodul: DFI AL9A8
| Allgemein | ||||
| SKU / Artikelnummer | AL9A8 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-AL9A81-000G, 770-AL9A81-100G, 770-AL9A81-200G, 770-AL9A81-300G | |||
| System | ||||
| Prozessor | Serie | Intel Apollo Lake | ||
| Nummer | Intel Atom x5-E3930, Intel Atom x5-E3940, Intel Atom x7-E3950, Intel Pentium N4200 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,1 GHz, 1,3 GHz, 1,6 GHz | |||
| Max. Turbo-Taktfrequenz | 1,8 GHz, 2 GHz, 2,5 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 6 W, 6,5 W, 9,5 W, 12 W | |||
| Speicher | Memory Type | DDR4 | ||
| Frequenz | 2400 MHz | |||
| Maximaler Ausbau | 8 GB | |||
| Speicher onBoard | 4 GB, 8 GB | |||
| Storage | eMMC Version | 5.0 | ||
| BIOS | AMI SPI 128 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT8528 | |
| Grafik | ||||
| Prozessor | Intel HD Graphics 500, Intel HD Graphics 505 | |||
| Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 5.0 | ||
| HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, MVC, VC1 / WMV9, VP 8, VP 9 | |||
| HW Encode | AVC / H.264, HEVC / H265, JPEG/MJPEG, MVC, VP 8, VP 9 | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | NXP PTN3460 | |||
| DDI (Digital Display Interfaces) | DP++ | Maximale Auflösung | 4096 x 2304 bei 60 Hz | |
| HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x1 | Generation | 2 | ||
| x1 Signal (Interface) | 4 St | |||
| PCIe Schnittstellen | 4x PCIe x1 | |||
| Audio | ||||
| Chipsatz | Unterstützt High Definition Audio Schnittstelle | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps), Intel I210IT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| USB v3.0 | Interface | 2 St | ||
| Anzeige | LVDS | Dual Channel | ||
| LVDS Interface | 1 St | |||
| Digital I/O | Bits | 6-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| Serial Peripheral Interface (SPI) | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx | 2 St | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | fTPM 2.0 (Firmware Simulation) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | VCC_RTC (ATX Mode), 4.75~20V, 5VSB | |
| DC | Bereich | VCC_RTC (AT Mode), 4.75~20V | ||
| Stromversorgung - Eingang | DC: VCC_RTC (ATX Mode), 4.75~20V, 5VSB,VCC_RTC (AT Mode), 4.75~20V | |||
| Stromaufnahme Maximal | 19,44 W | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -5° bis 65°C, -40° bis 85°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | COM Express Mini | ||
| Breite | 84 mm | |||
| Höhe | 55 mm | |||
| MTBF | MTBF 25°C | 1.090.550 h | ||
| MTBF 45°C | 509.776 h | |||
| MTBF 60°C | 283.622 h | |||
| Berechnungsmodell | Telcordia Issue2 | |||
| Umgebung | GB, GC – Ground Benign, Controlled | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Kompatibilität | PICMG COM Express R3.0, Type 10 | |||
| RoHS konform | Ja | |||
