COM Express Mini
// COM Express Mini
// [Intel Atom E3815 | Intel Atom E3845 | Intel Celeron J1900]
// [2 GB | 4 GB]
// LVDS|DDI
// 1 x G-LAN
// 9 x USB (internal)
// [4 GB | 8 GB | -] eMMC
// Digital I/O (8-Bit)
// 3 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

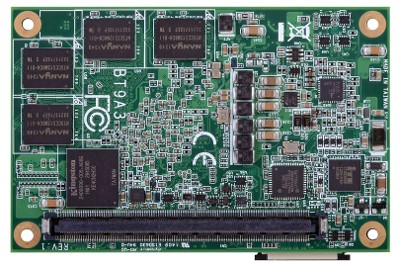

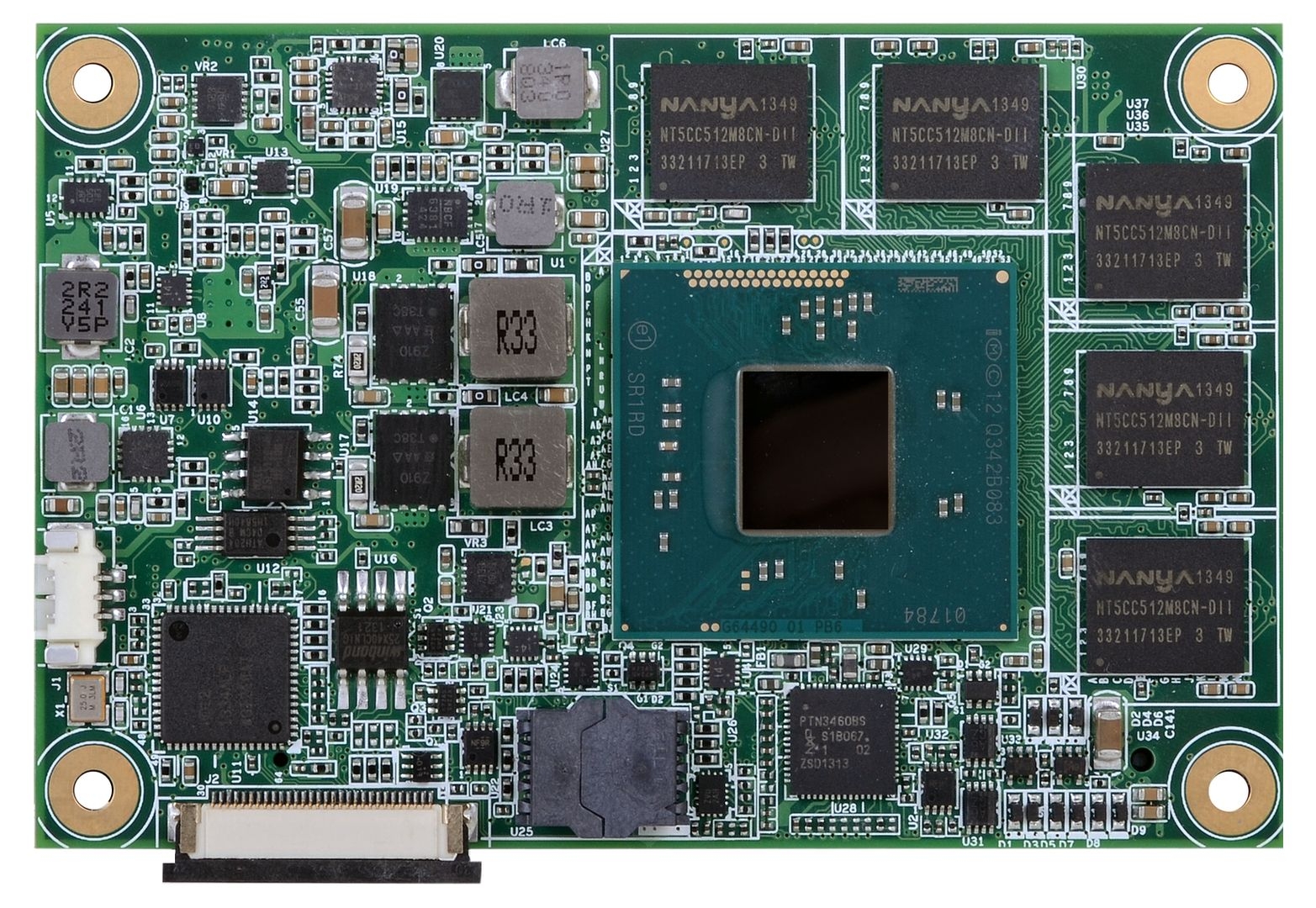

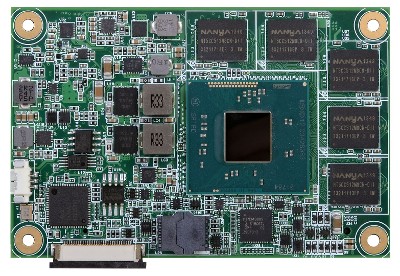

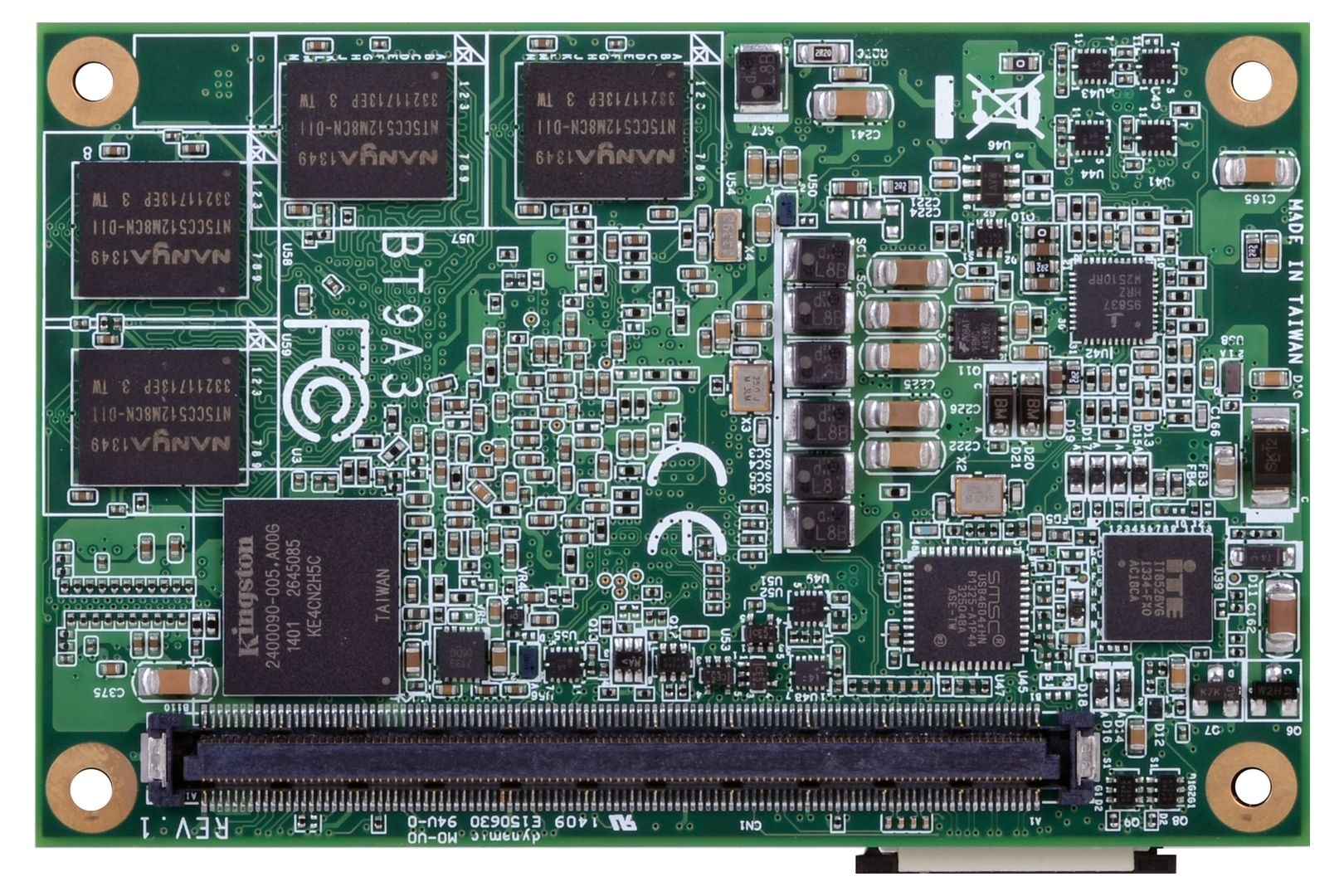

Basismodul: DFI BT9A3
| Allgemein | ||||
| SKU / Artikelnummer | BT9A3 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-BT9A31-700G, 770-BT9A33-500G, 770-BT9A33-D00G, 770-BT9A33-E00G, 770-BT9A33-H00G, 770-BT9A33-I00G | |||
| System | ||||
| Prozessor | Serie | Intel Bay Trail | ||
| Nummer | Intel Atom E3815, Intel Atom E3845, Intel Celeron J1900 | |||
| CPU Kerne | 1 St, 4 St | |||
| Threads | 1 St, 4 St | |||
| Sockel | BGA 1170 | |||
| Basis Frequenz | 1,46 GHz, 1,91 GHz, 2 GHz | |||
| Cache | 0,5 MB, 2 MB | |||
| Thermal Design Power (TDP) | 5 W, 10 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR3 | ||
| Frequenz | 800 / 1066 MHz, 1066 / 1333 MHz | |||
| ECC | wird nicht unterstützt, wird unterstützt | |||
| Speicher onBoard | 2 GB, 4 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 4 GB, 8 GB, - | ||
| BIOS | AMI SPI 64 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT8528E / FX | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 11, OGL 4.0, OpenCL 1.2 | ||
| HW Decode | AVC / H.264 | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| LVDS | Maximale Auflösung | 1366 x 768 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | NXP PTN3460 | |||
| DDI (Digital Display Interfaces) | DP | Maximale Auflösung | 2560 x 1600 bei 60 Hz | |
| DVI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x1 | x1 Signal (Interface) | 3 St | ||
| PCIe Schnittstellen | 3x PCIe x1 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210 PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| USB v3.0 | Interface | 1 St | ||
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx | 2 St | ||
| Serial-ATA | S-ATA R2.0 (Interface) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | VCC_RTC (AT Mode), 4.75~20V | |||
| Anschluss | COM Express Anschluss (2 x 220 Pins je Row A + B) | |||
| DC | Bereich | VCC_RTC (ATX Mode), 4.75~20V, 5VSB | ||
| Anschluss | COM Express Anschluss (2 x 220 Pins je Row A + B) | |||
| Stromversorgung - Eingang | DC: VCC_RTC (AT Mode), 4.75~20V,VCC_RTC (ATX Mode), 4.75~20V, 5VSB | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8.1 (32-bit) | wird unterstützt | |||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | COM Express Mini | ||
| Breite | 55 mm | |||
| Tiefe | 84 mm | |||
| MTBF | MTBF 25°C | 800,542 h | ||
| MTBF 45°C | 406,343 h | |||
| Berechnungsmodell | Telcordia Issue 2, Method I Case 3 | |||
| Umgebung | GB, GC – Ground Benign, Controlled | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Kompatibilität | PICMG COM Express R2.1, Type 10 | |||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q4/2014 | |||
| Voraussichtlich bis | Q1/2028 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
