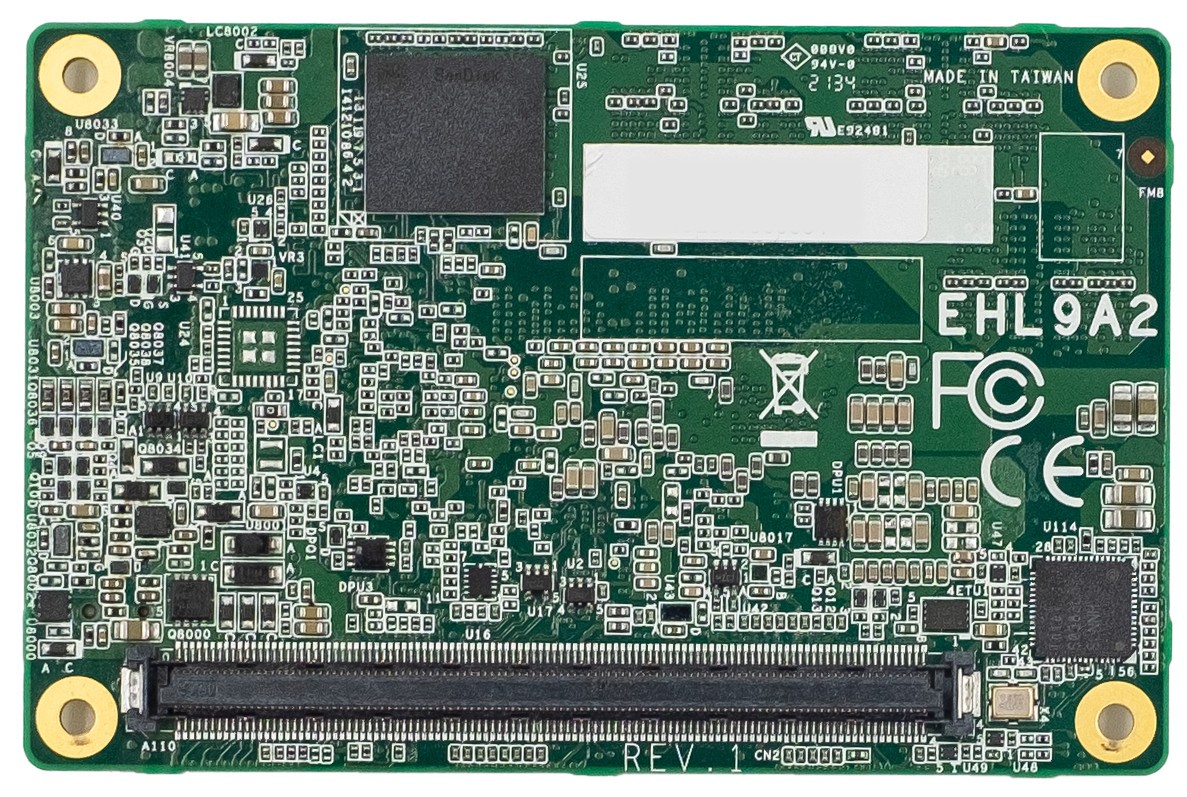

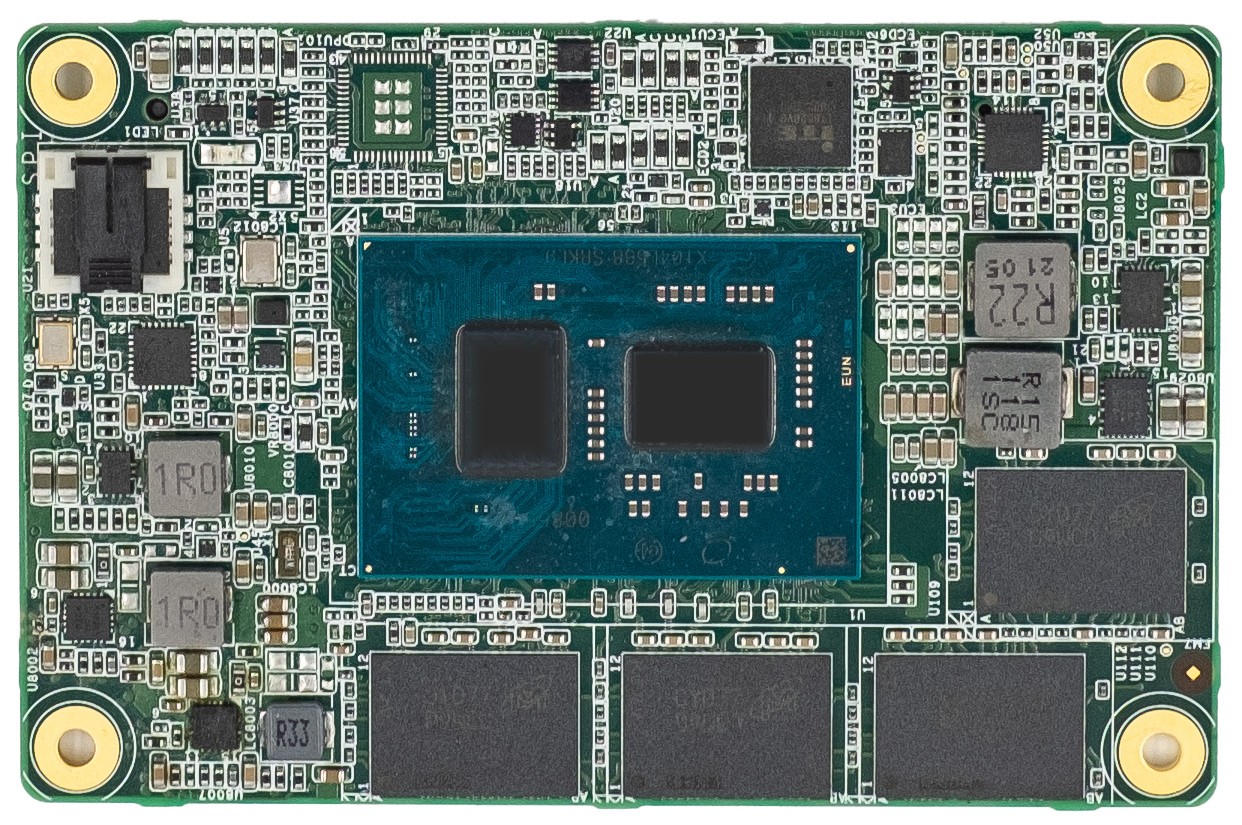

DFI EHL9A2

EHL9A2-BC86-J6426, EHL9A2-BC86-N6211, EHL9A2-TC16-6414RE, EHL9A2-TC16-6425RE, EHL9A2-TC86-6212RE, EHL9A2-TC86-6425RE

COM Express Mini

PRODUKT-FEATURES

// COM Express Mini
// [Intel Atom x6212RE | Intel Atom x6414RE | Intel Atom x6425RE | Intel Celeron N6211 | Intel Pentium J6426]
// [8 GB | 16 GB]
// LVDS|DDI
// 1 x G-LAN
// 12 x USB (intern)
// 1 x CAN Bus
// 64 GB eMMC
// Digital I/O (8-Bit)
// 4 x PCIe x1

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI EHL9A2

Allgemein
SKU / ArtikelnummerEHL9A2EHL9A2-BC86-J6426, 770-EHL9A21-300G, EHL9A2-BC86-N6211, 770-EHL9A21-400G, EHL9A2-TC16-6414RE, 770-EHL9A21-100G, EHL9A2-TC16-6425RE, 770-EHL9A21-000G, EHL9A2-TC86-6212RE, 770-EHL9A21-200G, EHL9A2-TC86-6425RE, 770-EHL9A21-500G
Produktgrunddaten
HerstellerDFI
Produkt-ID770-EHL9A21-000G, 770-EHL9A21-100G, 770-EHL9A21-200G, 770-EHL9A21-300G, 770-EHL9A21-400G, 770-EHL9A21-500G
System
ProzessorVertikales SegmentEmbedded
SerieIntel Elkhart Lake
NummerIntel Atom x6212RE, Intel Atom x6414RE, Intel Atom x6425RE, Intel Celeron N6211, Intel Pentium J6426
CPU Kerne2 St, 4 St
Threads2 St, 4 St
SockelBGA 1493
Basis Frequenz1,2 GHz, 1,5 GHz, 1,9 GHz, 2 GHz
Max. Turbo-Taktfrequenz3 GHz, -
Cache1,5 MB
Thermal Design Power (TDP)6 W, 6,5 W, 9 W, 10 W, 12 W
Lithographie10 nm
SpeicherMemory TypeDDR4
Frequenz4266 MHz
Maximaler Ausbau16 GB
Speicher onBoard8 GB, 16 GB
StorageEmbedded MultiMedia Card (eMMC)64 GB
eMMC Version5.1
BIOSAMI SPI 256 Mbit
I/O ControllerController 1I/O ControllerITE IT8528VG
StorageEmbedded MultiMedia Card (eMMC) 64 GB
Grafik
ProzessorIntel HD Graphics
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 5.0
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, MVC, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG/MJPEG, MVC, VP 8, VP 9
Bildschirme (Multidisplay)2 Displays
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
BridgeNXP PTN3460
DDI (Digital Display Interfaces)DP++Maximale Auflösung4096 x 2160 bei 60 Hz
HDMIMaximale Auflösung4096 x 2160 bei 30 Hz
eDP (embedded Display Port)Maximale Auflösung4096 x 2160 bei 60 Hz
Erweiterung
PCIe x1Generation3
x1 Signal (Interface)4 St
PCIe Schnittstellen4x PCIe x1
StorageSD / MMC-Karte
SDIOSpezifikationVersion 3.0 (SDIO)
Netzwerk
G-LANControllerChipsatzIntel I225IT PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
Netzwerk1x G-LAN
Interne I/O
USBUSB v2.0Interface8 St
USB v3.1Interface4 St
Anzeige LVDS Interface1 St, -
LVDS Anschlüsse1 St
DDI Interface1 St
eDP (embedded Display Port) Lanes 1 St, -
Digital I/OBits8-Bit1 St, -
DIO Power4-Pin (2 mm Pitch), -
SMBus1 St
LPC1 St
Serial Peripheral Interface (SPI)1 St
I²C1 St
UARTTx/Rx2 St
CAN BusVersion 2.0B (Interface)1 St
AudioAmplifier1 St
Serial-ATAS-ATA R3.0 (Interface)2 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)-, fTPM 2.0 (Firmware Simulation)
Stromversorgung
Typ (Eingang)DCBereichVCC_RTC (ATX Mode), 4.75~20V, 5VSB
DCBereichVCC_RTC (AT Mode), 4.75~20V
Stromversorgung - EingangDC: VCC_RTC (ATX Mode), 4.75~20V, 5VSB,VCC_RTC (AT Mode), 4.75~20V
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSB (2016)wird unterstützt
Windows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows Embedded
Mechanik / Umgebung
TemperaturBetrieb-5° bis 65°C, -40° bis 85°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorCOM Express Mini
Breite84 mm
Tiefe55 mm
Zertifikate / Konformitäten
CEJa
FCCClass AJa
KompatibilitätPICMG COM Express R3.0, Type 10
RoHS konformJa
