COM Express Mini
// COM Express Mini
// [- | AMD Ryzen R1505G | AMD Ryzen R1606G]
// [4 GB | 8 GB]
// LVDS|DDI
// 1 x G-LAN
// 10 x USB (internal)
// Digital I/O (8-Bit)
// 3 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

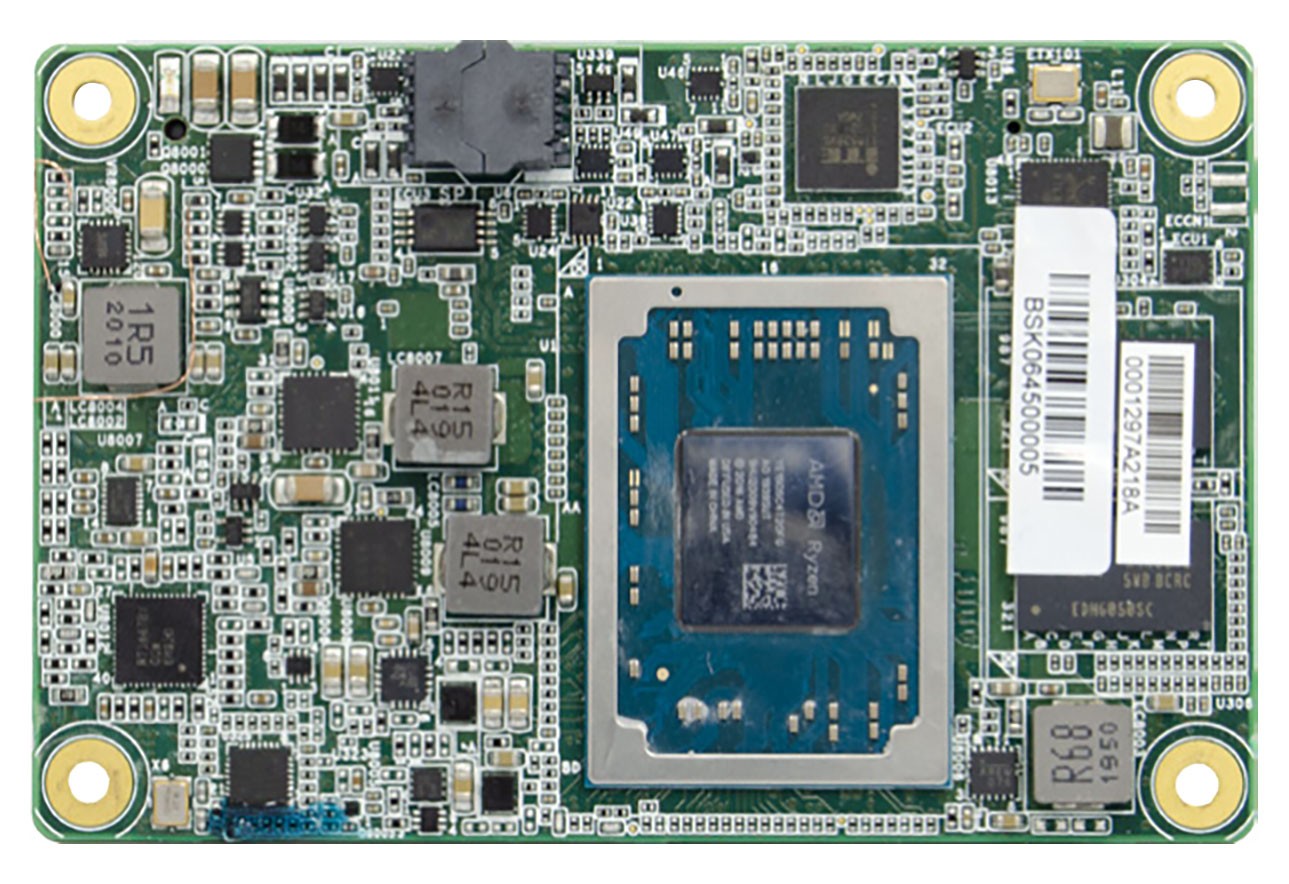

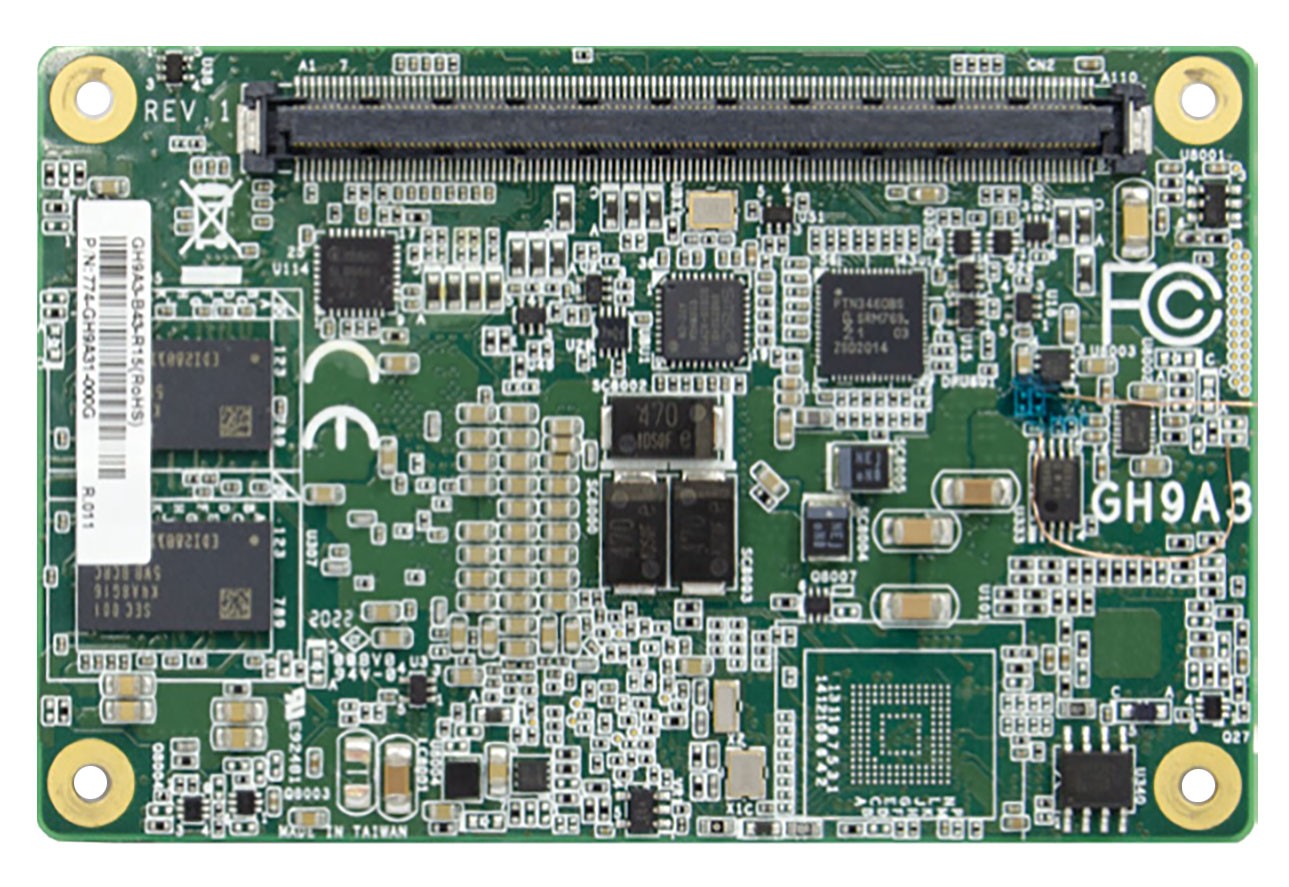

Basismodul: DFI GH9A3
Allgemein | ||||
SKU / Artikelnummer | GH9A3 | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
Produkt-ID | 770-GH9A31-000G, 770-GH9A31-100G, 770-GH9A31-200G, - | |||
System | ||||
Prozessor | Nummer | -, AMD Ryzen R1505G, AMD Ryzen R1606G | ||
CPU Kerne | 2 St | |||
Threads | 4 St | |||
Basis Frequenz | 2,4 GHz, 2,6 GHz, - | |||
Max. Turbo-Taktfrequenz | 3,3 GHz, 3,5 GHz, - | |||
Cache | 1 MB | |||
Thermal Design Power (TDP) | 12 W | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Memory Type | DDR4 | ||
Frequenz | 2400 MHz | |||
Speicher onBoard | 4 GB, 8 GB | |||
BIOS | Insyde SPI 64 Mbit | |||
Grafik | ||||
Prozessor | AMD Radeon Vega 3 | |||
Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 5.0 | ||
HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, MVC, VC1 / WMV9, VP 8, VP 9 | |||
HW Encode | AVC / H.264, HEVC / H265, JPEG/MJPEG, MVC, VP 8, VP 9 | |||
Bildschirme (Multidisplay) | 2 Displays | |||
LVDS | Maximale Auflösung | 1366 x 768 bei 60 Hz | ||
Bits | 24 Bit | |||
DDI (Digital Display Interfaces) | DP++ | Maximale Auflösung | 3840 x 2160 bei 60 Hz | |
HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
Erweiterung | ||||
PCIe x1 | Generation | 3 | ||
x1 Signal (Interface) | 3 St | |||
PCIe Schnittstellen | 3x PCIe x1 | |||
SDIO | Spezifikation | Version 3.0 (SDIO) | ||
Audio | ||||
Chipsatz | Unterstützt High Definition Audio Schnittstelle | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Realtek RTL8111H (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Netzwerk | 1x G-LAN | |||
Interne I/O | ||||
USB | USB v2.0 | Interface | 8 St | |
USB v3.0 | Interface | 2 St | ||
Anzeige | LVDS Interface | 1 St | ||
Digital I/O | Bits | 8-Bit | 1 St, - | |
SMBus | 1 St | |||
LPC | 1 St | |||
Serial Peripheral Interface (SPI) | 1 St | |||
I²C | 2 St | |||
UART | Tx/Rx | 2 St | ||
Serial-ATA | S-ATA R3.0 (Interface) | 2 St | ||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | fTPM 2.0 (Firmware Simulation) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Bereich | VCC_RTC (AT Mode), 4.75~20V | |
Anschluss | COM Express Anschluss (220 Pins, Row A +B) | |||
DC | Bereich | VCC_RTC (ATX Mode), 4.75~20V, 5VSB | ||
Anschluss | COM Express Anschluss (220 Pins, Row A +B) | |||
Stromversorgung - Eingang | DC: VCC_RTC (AT Mode), 4.75~20V,VCC_RTC (ATX Mode), 4.75~20V, 5VSB | |||
Betriebssysteme / Software | ||||
Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
Linux | Distribution | Linux | ||
Unterstützte BS | Linux, Windows Embedded | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
Lagerung | -40° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
Lagerung | 5 bis 90%, nicht kondensierend | |||
Abmaße | Formfaktor | COM Express Mini | ||
Breite | 55 mm | |||
Tiefe | 84 mm | |||
Zertifikate / Konformitäten | ||||
Kompatibilität | PICMG COM Express R3.0, Type 10 | |||
Lebenszyklus | ||||
Produktionsstart | Q4/20 |
