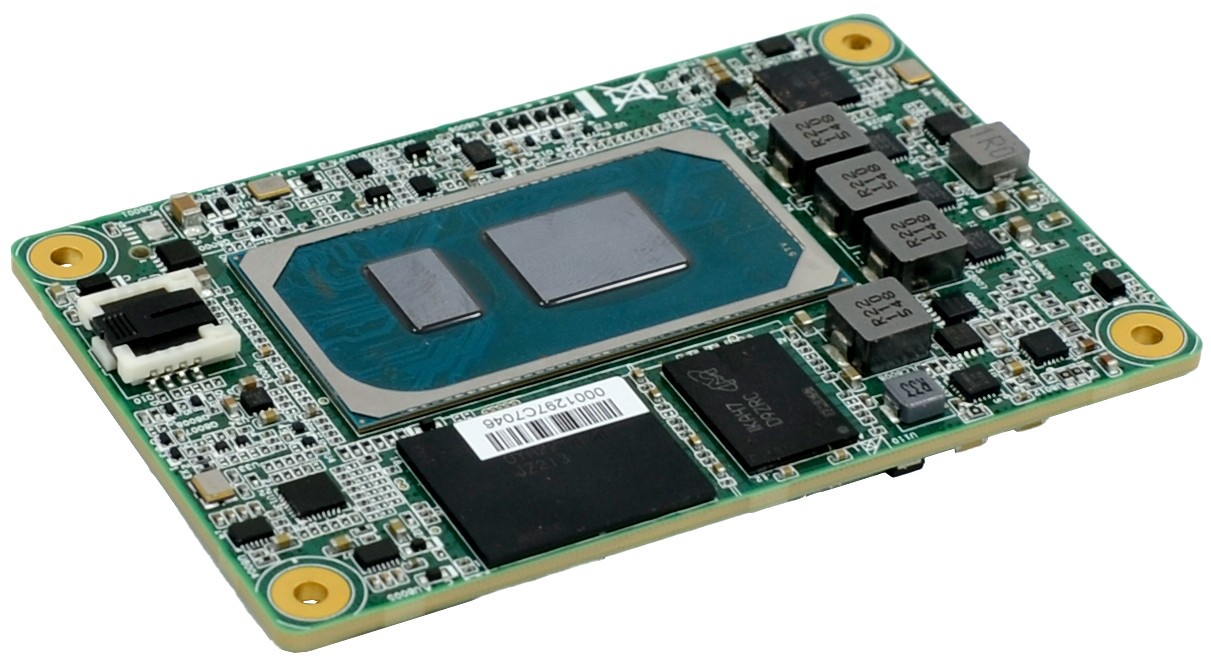

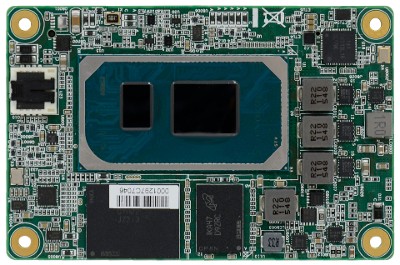

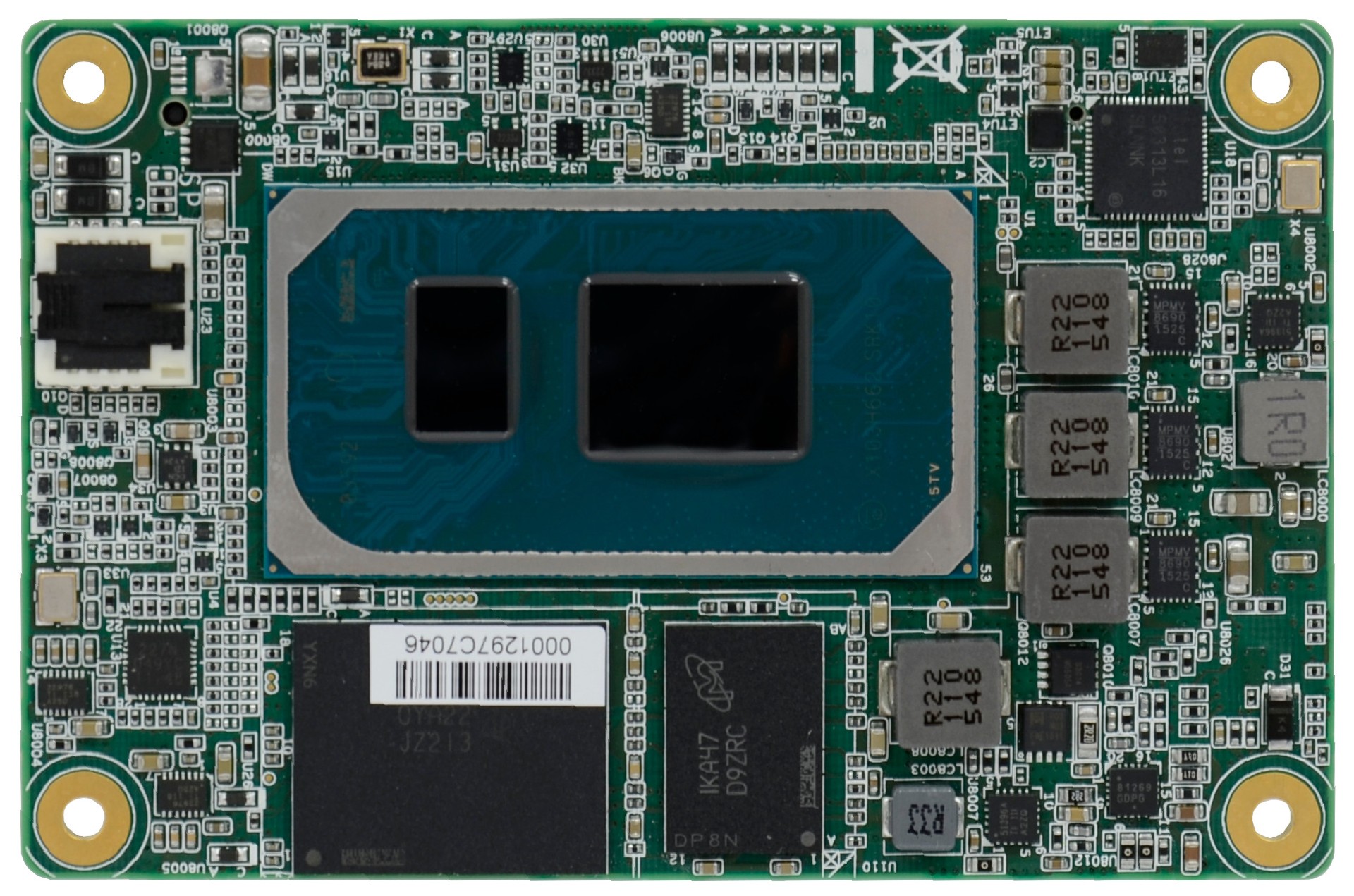

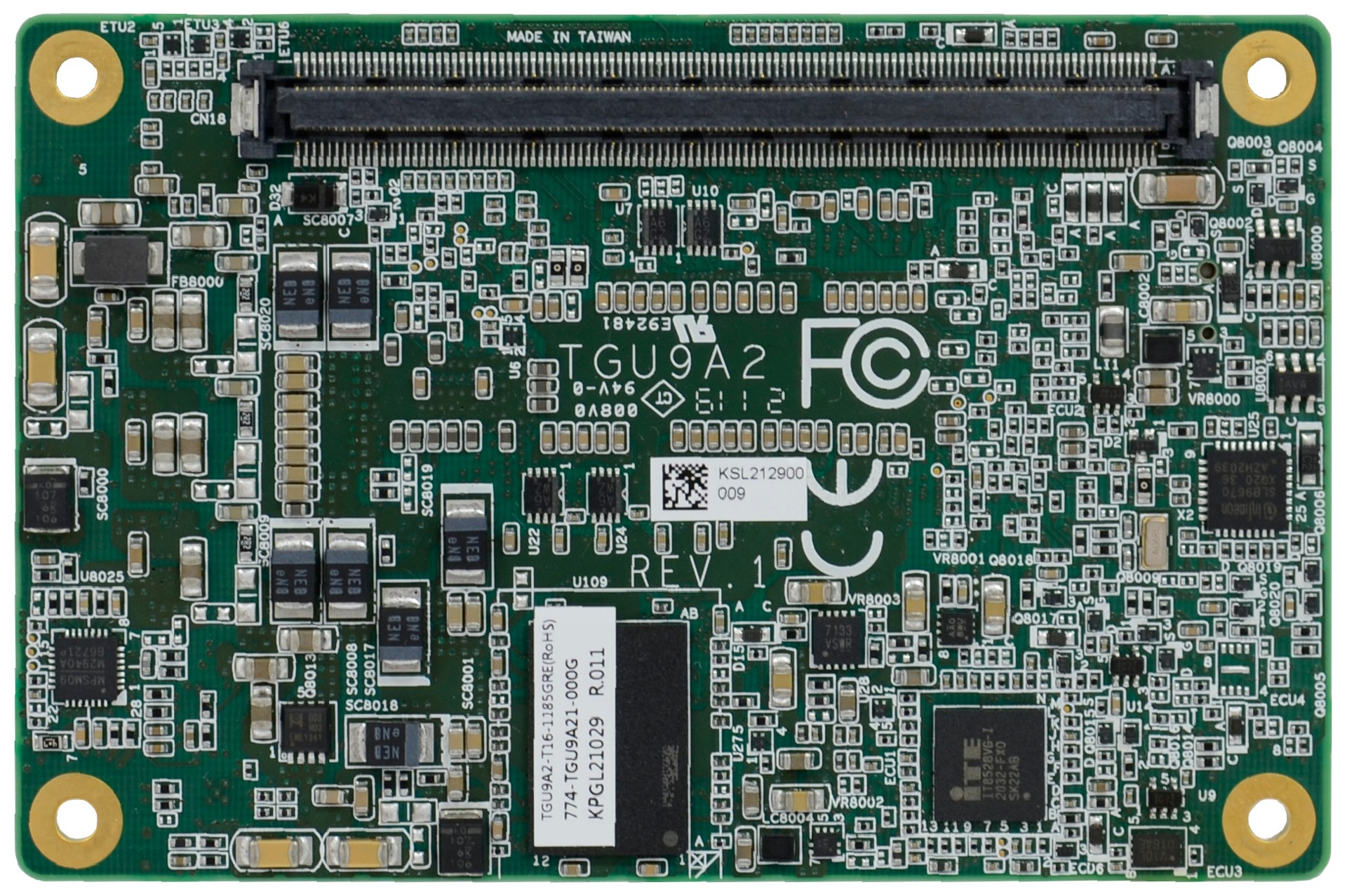

DFI TGU9A2

TGU9A2-B86-1115G4E, TGU9A2-B86-6305E, TGU9A2-T16-1145GRE, TGU9A2-T16-1185GRE, TGU9A2-T86-1185GRE

COM Express Mini

PRODUKT-FEATURES

// COM Express Mini
// [Intel Celeron 6305E | Intel Core i3-1115G4E | Intel Core i5-1145GRE | Intel Core i7-1185GRE]
// [8 GB | 16 GB]
// DDI
// 1 x G-LAN
// 10 x USB (intern)
// Digital I/O (8-Bit)
// 1 x PCIe x4

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI TGU9A2

Allgemein
SKU / ArtikelnummerTGU9A2TGU9A2-T16-1185GRE, 770-TGU9A21-000G, TGU9A2-B86-1115G4E, 770-TGU9A21-300G, TGU9A2-B86-6305E, 770-TGU9A21-400G, TGU9A2-T86-1185GRE, 770-TGU9A21-100G, TGU9A2-T16-1145GRE, 770-TGU9A21-200G
Produktgrunddaten
HerstellerDFI
Produkt-ID770-TGU9A21-000G, 770-TGU9A21-100G, 770-TGU9A21-200G, 770-TGU9A21-300G, 770-TGU9A21-400G
System
ProzessorVertikales SegmentEmbedded
SerieIntel Tiger Lake
NummerIntel Celeron 6305E, Intel Core i3-1115G4E, Intel Core i5-1145GRE, Intel Core i7-1185GRE
CPU Kerne2 St, 4 St
Threads2 St, 4 St, 8 St
SockelBGA 1449
Basis Frequenz1,5 GHz, 1,8 GHz, 2,2 GHz
Max. Turbo-Taktfrequenz3,9 GHz, 4,1 GHz, 4,4 GHz, -
Cache4 MB, 6 MB, 8 MB, 12 MB
Thermal Design Power (TDP)15 W, 28 W
Lithographie10 nm
ChipsatzSoC (System-On-Chip)
SpeicherMemory TypeDDR4
Frequenz4266 MHz
Maximaler Ausbau16 GB
Speicher onBoard8 GB, 16 GB
StorageSolid State Drive (NVMe SSD)64 GB
BIOSAMI SPI 128 Mbit
I/O ControllerController 1I/O ControllerITE IT8528
Grafik
ProzessorIntel Iris Xe Graphics
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 5.0
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, VC1 / WMV9, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, VP 9
Bildschirme (Multidisplay)2 Displays
DDI (Digital Display Interfaces)DP++Maximale Auflösung4096 x 2160 bei 60 Hz
HDMIMaximale Auflösung3840 x 2160 bei 30 Hz
eDP (embedded Display Port)Maximale Auflösung3840 x 2160 bei 60 Hz
Erweiterung
PCIe x4Generation3
x4 Signal1 St
PCIe Schnittstellen1x PCIe x4
Audio
ChipsatzUnterstützt High Definition Audio Schnittstelle
Netzwerk
G-LANControllerChipsatzIntel I225IT PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
Netzwerk1x G-LAN
Interne I/O
USBUSB v2.0Interface8 St
USB v3.2GenerationGen. 2
Interface2 St
AnzeigeeDP (embedded Display Port) Lanes 1 St
Digital I/OBits8-Bit1 St
SMBus1 St
Serial Peripheral Interface (SPI)1 St
I²C2 St
UARTTx/Rx2 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)-, v2.0
Stromversorgung
Typ (Eingang)DCBereichVCC_RTC (ATX Mode), 4.75~20V, 5VSB
DCBereichVCC_RTC (AT Mode), 4.75~20V
Stromversorgung - EingangDC: VCC_RTC (ATX Mode), 4.75~20V, 5VSB,VCC_RTC (AT Mode), 4.75~20V
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSB (2016)wird unterstützt
Windows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows Embedded
Mechanik / Umgebung
TemperaturBetrieb-5° bis 65°C, -40° bis 85°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
Lagerung10 bis 90%, nicht kondensierend
AbmaßeFormfaktorCOM Express Mini
Breite55 mm
Tiefe84 mm
Zertifikate / Konformitäten
CEJa
FCCClass AJa
KompatibilitätPICMG COM Express R3.0, Type 10
RoHS konformJa
