COM Express Mini
// COM Express Mini
// [Intel Core i3-8145UE | Intel Core i5-8365UE | Intel Core i7-8665UE]
// [8 GB | 16 GB]
// DDI
// 1 x G-LAN
// 10 x USB (internal)
// 32 GB eMMC
// Digital I/O (8-Bit)
// 4 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

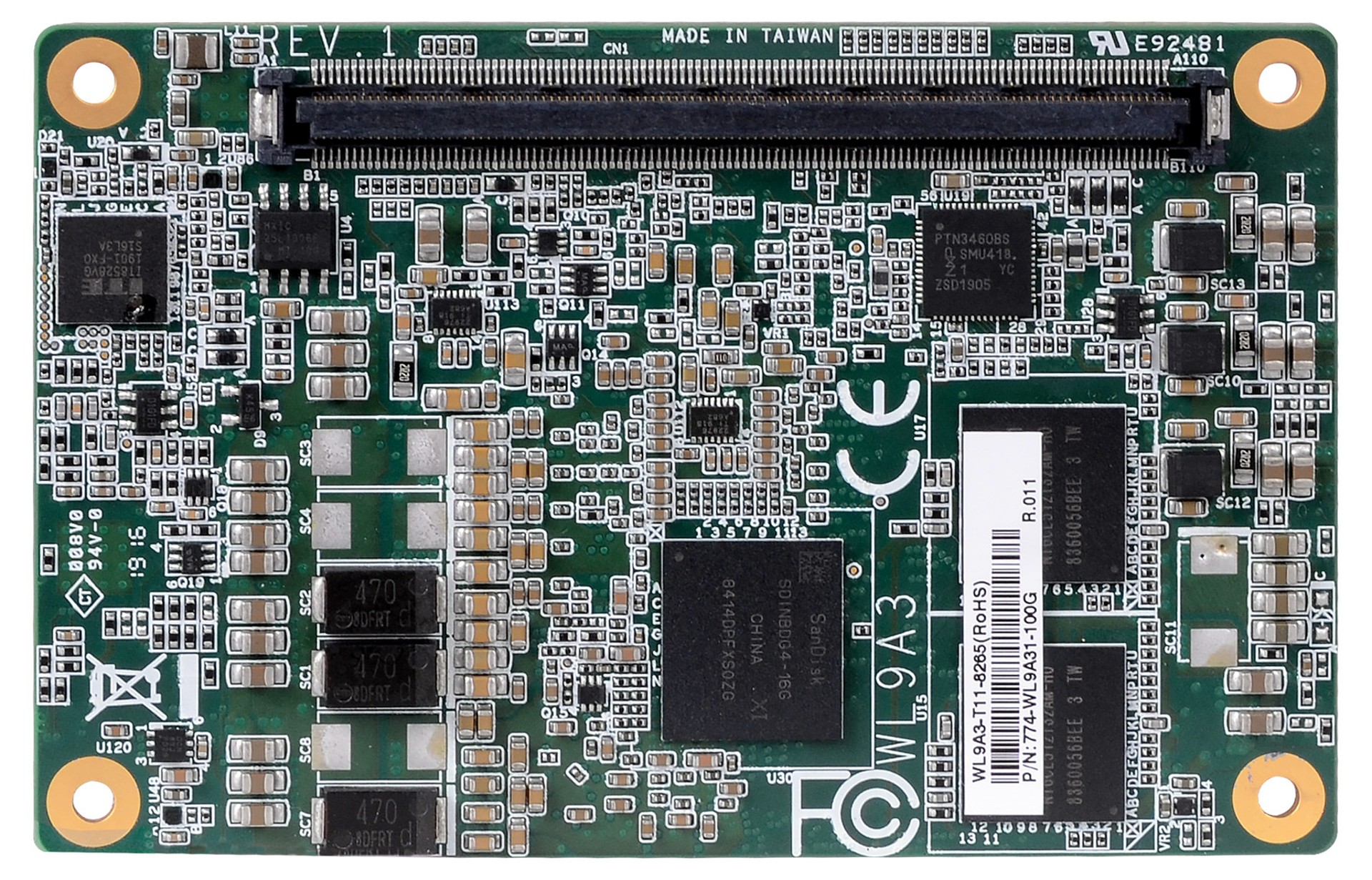

Basismodul: DFI WL9A3
| Allgemein | ||||
| SKU / Artikelnummer | WL9A3 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-WL9A31-000G, 770-WL9A31-100G, 770-WL9A31-200G, 770-WL9A31-300G | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Whiskey Lake | |||
| Nummer | Intel Core i3-8145UE, Intel Core i5-8365UE, Intel Core i7-8665UE | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 4 St, 8 St | |||
| Sockel | BGA 1528 | |||
| Basis Frequenz | 1,6 GHz, 1,7 GHz, 2,2 GHz | |||
| Max. Turbo-Taktfrequenz | 3,9 GHz, 4,1 GHz, 4,4 GHz | |||
| Cache | 4 MB, 6 MB, 8 MB | |||
| Thermal Design Power (TDP) | 15 W | |||
| Lithographie | 14 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR3 | ||
| Frequenz | 1866 / 2133 MHz | |||
| Maximaler Ausbau | 16 GB | |||
| Speicher onBoard | 8 GB, 16 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 32 GB | ||
| BIOS | AMI SPI 128 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT8528 | |
| Storage | Embedded MultiMedia Card (eMMC) 32 GB | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics 620 | |||
| Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 5.0 | ||
| HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, MVC, VC1 / WMV9, VP 8, VP 9 | |||
| HW Encode | AVC / H.264, HEVC / H265, JPEG, VP 8, VP 9 | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| LVDS | Bridge | NXP PTN3460 | ||
| DDI (Digital Display Interfaces) | DP++ | Maximale Auflösung | 4096 x 2304 bei 60 Hz | |
| HDMI | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
| Erweiterung | ||||
| PCIe x1 | Generation | 3 | ||
| x1 Signal (Interface) | 4 St | |||
| PCIe Schnittstellen | 4x PCIe x1 | |||
| SDIO | Spezifikation | Version 3.0 (SDIO) | ||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219 PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| USB v3.0 | Interface | 2 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| I²C | 2 St | |||
| UART | Tx/Rx/CTS/RTS | 2 St | ||
| Serial-ATA | S-ATA R3.0 (Interface) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | VCC_RTC (ATX Mode), 4.75~20V, 5VSB | |
| Anschluss | COM Express Anschluss (220 Pins, Row A +B) | |||
| DC | Bereich | VCC_RTC (AT Mode), 4.75~20V | ||
| Anschluss | COM Express Anschluss (220 Pins, Row A +B) | |||
| Stromversorgung - Eingang | DC: VCC_RTC (ATX Mode), 4.75~20V, 5VSB,VCC_RTC (AT Mode), 4.75~20V | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Linux | Distribution | Ubuntu 16.04 | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -30° bis 80°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | COM Express Mini | ||
| Breite | 55 mm | |||
| Tiefe | 84 mm | |||
| Zertifikate / Konformitäten | ||||
| Kompatibilität | PICMG COM Express R3.0, Type 10 | |||
| Lebenszyklus | ||||
| Produktionsstart | Q1/20 | |||
