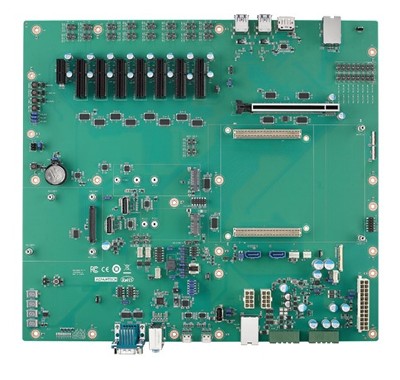

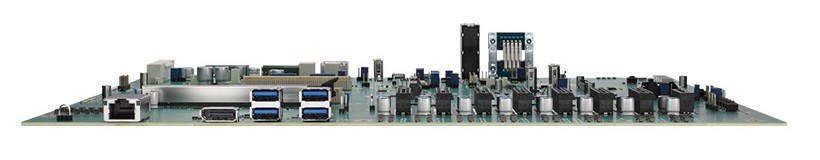

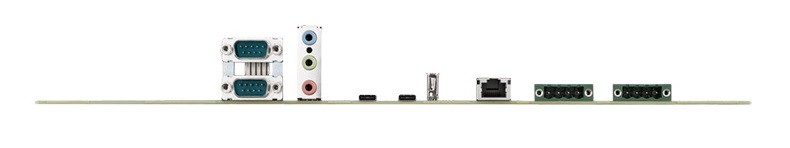

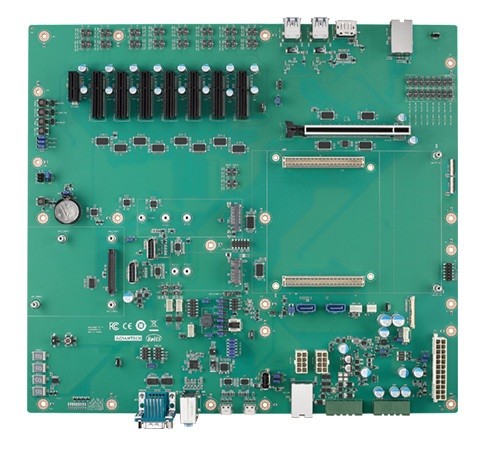

COM-HPC Carrier Board
// COM-HPC Carrier Board
// 2 x G-LAN
// [4 | 8] x USB
// 2 x Seriell I/O
// Digital I/O (12-Bit)
// 1 x PCIe x1
// 7 x PCIe x4
// 1 x PCIe x16
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Advantech SOM-DH3000
| Allgemein | ||||
| SKU / Artikelnummer | SOM-DH3000 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | Intel Alder Lake, Intel Alder Lake / Raptor Lake, Intel Meteor Lake | ||
| Erweiterung | ||||
| PCIe x1 | Generation | 5 | ||
| x1 Signal | 1 St | |||
| PCIe x4 | Generation | 5 | ||
| x4 Signal | 7 St | |||
| PCIe x16 | x16 Signal | Generation | 5 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x1, 1x PCIe x16, 7x PCIe x4 | |||
| M.2 | Slot 1 | Key ID | M | |
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | E | ||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E, M | |||
| OCP | Anzahl | 1 St | ||
| Audio | ||||
| Chipsatz | Realtek ALC888 | |||
| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.2 (Gen 2) | 4 St, 8 St | ||
| Seriell | RS-232 | DB-9 | 2 St | |
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| Anzeige | Display Port (Golden Finger) | 2 St | ||
| eDP (embedded Display Port) Lanes | 1 St | |||
| Digital I/O | Bits | 12-Bit | 1 St | |
| SMBus | 1 St | |||
| Serial Peripheral Interface (SPI) | 2 St | |||
| I²C | 2 St | |||
| Image Capture Interfaces | Kamera Eingang 1 | MIPI-CSI (Camera Serial Interface) | 2 St | |
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 2 x 8-Pin ATX (12V DC), 24-Pin ATX | |
| DC | Bereich | VCC_RTC (ATX Mode), 8.5V~20V, 5VSB, VCC_RTC (ATX Mode), 12V, 5VSB | ||
| Anschluss | 4 Pin Terminal Stecker | |||
| DC | Anschluss | 4 Pin Terminal Stecker | ||
| Stromversorgung - Eingang | ATX: 2 x 8-Pin ATX (12V DC), 24-Pin ATX, DC: VCC_RTC (ATX Mode), 8.5V~20V, 5VSB, DC: VCC_RTC (ATX Mode), 12V, 5VSB | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Breite | 366 mm | ||
| Tiefe | 330 mm, 350 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| RoHS konform | Ja | |||
