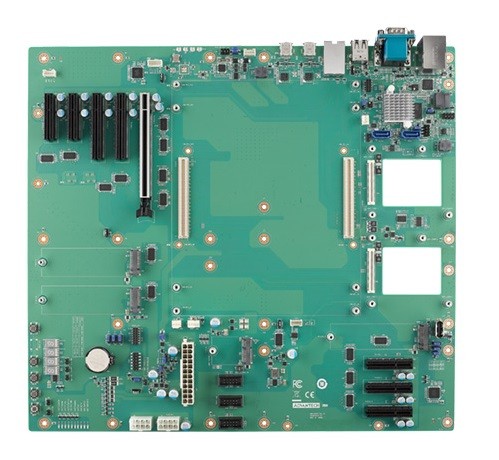

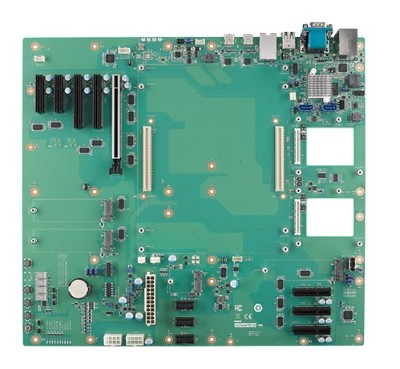

COM-HPC Carrier Board
// COM-HPC Carrier Board
// 2 x G-LAN
// 4 x USB
// 4 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (12-Bit)
// 6 x PCIe x4
// 2 x PCIe x8
// 1 x PCIe x16
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Advantech SOM-DH5000
Allgemein | ||||
SKU / Artikelnummer | SOM-DH5000 | |||
Produktgrunddaten | ||||
Hersteller | Advantech | |||
System | ||||
IPMI | IPMI-Controller | Aspeed AST2500 BMC | ||
Version | 2.0 | |||
Grafik | ||||
Prozessor | Aspeed AST2500 BMC | |||
VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
Erweiterung | ||||
PCIe x4 | x4 Signal | 6 St | ||
PCIe x8 | x8 Signal | 2 St | ||
PCIe x16 | x16 Signal | Anzahl | 1 St | |
PCIe Schnittstellen | 1x PCIe x16, 2x PCIe x8, 6x PCIe x4 | |||
M.2 | Slot 1 | Key ID | M | |
Unterstütze Abmaße | 2280 | |||
Slot 2 | Key ID | M | ||
Unterstütze Abmaße | 2280 | |||
M.2 Key IDs | M | |||
OCP | Anzahl | 2 St | ||

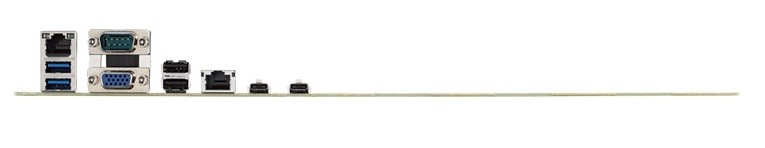

Externe I/O | ||||
Ethernet | RJ-45 | 1 St | ||
RJ-45 mit OOB | 1 St | |||
USB | USB v2.0 | 2 St | ||
USB v3.1 Gen. 2 | 2 St | |||
Seriell | RS-232 | DB-9 | 1 St | |
Interne I/O | ||||
USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
USB v3.1 | Ports (2.00 mm Pitch) | 2 St | ||
Seriell | RS-232 | Ports (2.54 mm Pitch) | 1 St | |
Digital I/O | Bits | 12-Bit | 1 St | |
Serial Peripheral Interface (SPI) | 1 St | |||
I²C | 2 St | |||
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
Stromversorgung | ||||
Typ (Eingang) | ATX | Anschluss | 2 x 8-Pin ATX (12V DC), 24-Pin ATX | |
DC | Bereich | VCC_RTC (ATX Mode), 12V, 5VSB | ||
Stromversorgung - Eingang | ATX: 2 x 8-Pin ATX (12V DC), 24-Pin ATX, DC: VCC_RTC (ATX Mode), 12V, 5VSB | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 60°C | ||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Lagerung | 5 bis 95%, nicht kondensierend | |||
Abmaße | Breite | 366 mm | ||
Tiefe | 330 mm | |||
Zubehör | Board A1 w/10G OCP card, Board A1 w/25G OCP card |
