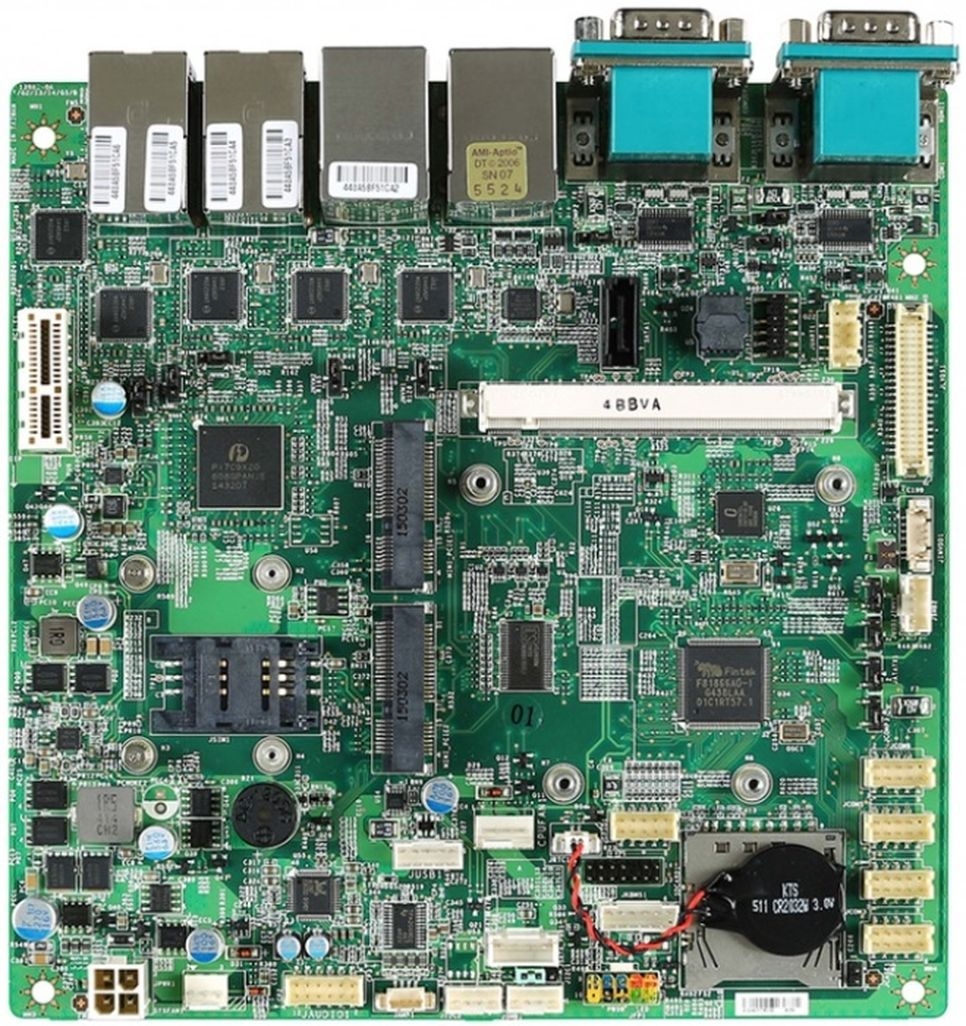

Qseven Carrier Board
// Mini-ITX Qseven Carrier Board
// [2 | 6] x G-LAN
// 4 x USB
// 1 x USB (intern)
// 6 x Seriell I/O
// 1 x CAN Bus
// Digital I/O (8-Bit)
// 1 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: MSI MS-99A1
| Allgemein | ||||
| SKU / Artikelnummer | MS-99A1 | |||
| Produktgrunddaten | ||||
| Hersteller | MSI | |||
| System | ||||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81866AD-I | |
| Grafik | ||||
| Bildschirme (Multidisplay) | 3 Displays | |||
| LVDS | Bits | 24 Bit | ||
| Erweiterung | ||||
| PCIe x1 | x1 Signal | 1 St | ||
| Mini-PCIe | Halbe Bautiefe | mSATA Unterstützung | Ja | |
| PCIe Schnittstellen | 1x PCIe x1 | |||
| Storage | mSATA, SD / MMC-Karte | |||
| Audio | ||||
| Chipsatz | Realtek ALC887 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St, 5 St | |||
| Netzwerk | 1x G-LAN, 5x G-LAN | |||

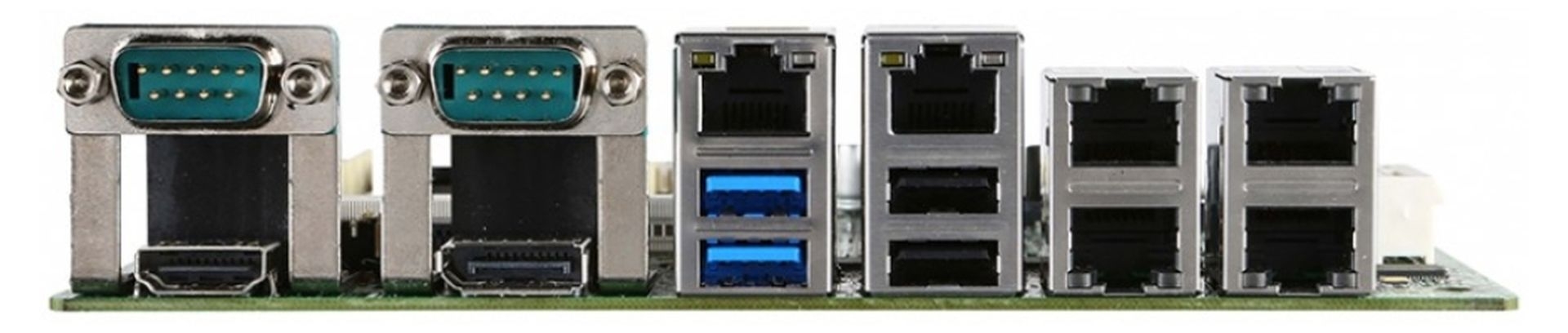

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St, 6 St | ||
| USB | USB v2.0 | 2 St | ||
| USB v3.0 | 2 St | |||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| Anzeige | HDMI | 1 St | ||
| Displayport | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 1 St | |
| PS/2 | Stiftleiste | 1 St | ||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 4 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx/CTS/RTS | 1 St | ||
| CAN Bus | Version 2.0B (Interface) | 1 St | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | 4 Pin Anschluss (vertikal) | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Ausgangsstrom | ||||
| Typ (Eingang) | DC | Bereich | 5V | |
| Anschluss | MXM Anschluss (Q7, 230 Pins) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -10° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Gewicht | 242 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
