Qseven (Q7)
// Qseven (Q7)
// [Intel Atom x5-E3930 | Intel Atom x5-E3940 | Intel Atom x7-E3950]
// LVDS|DDI
// 1 x G-LAN
// 9 x USB (intern)
// Digital I/O (8-Bit)
// 4 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

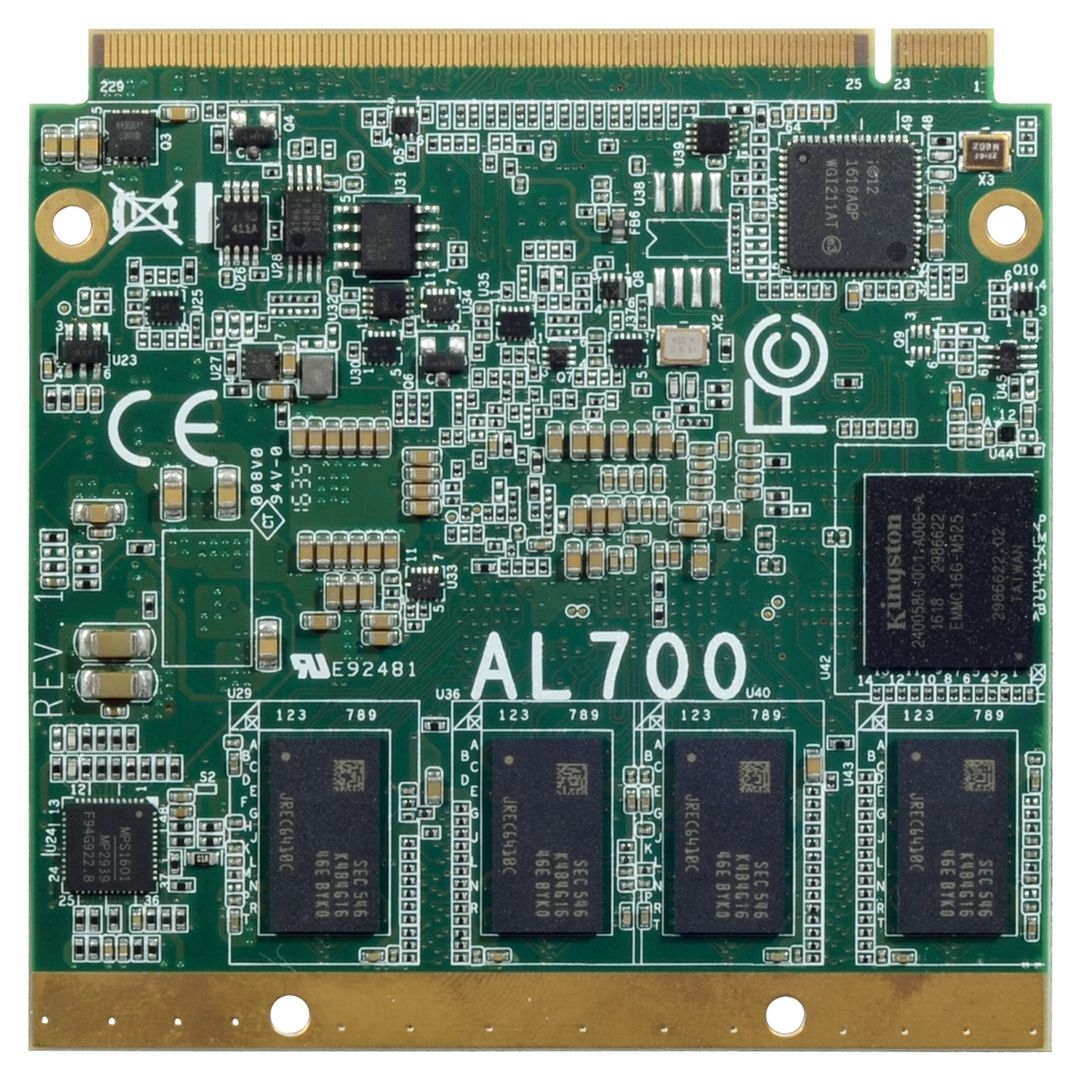

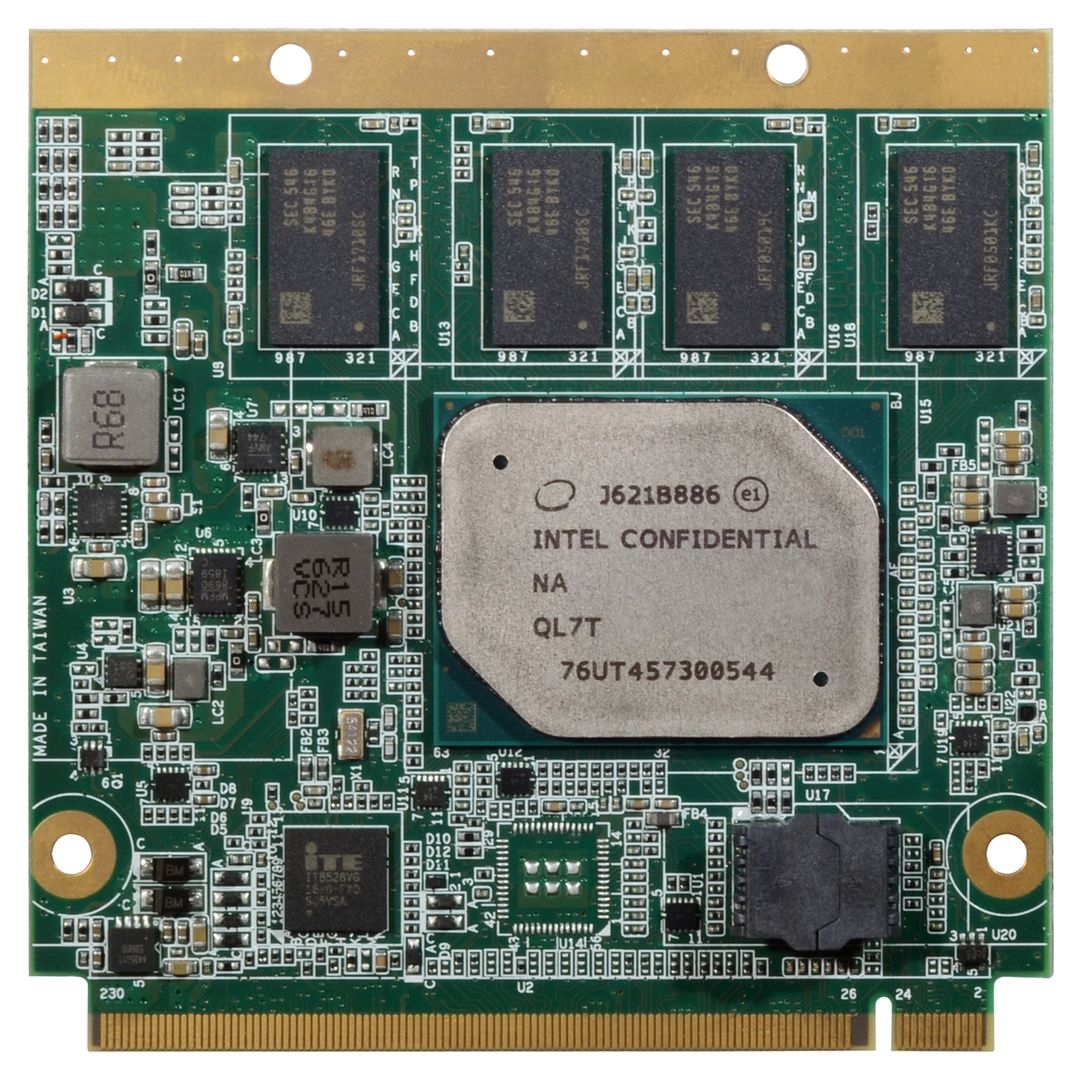

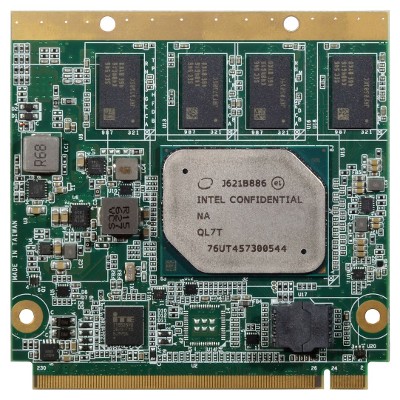

Basismodul: DFI AL700
| Allgemein | ||||
| SKU / Artikelnummer | AL700 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-AL7001-100G, 770-AL7001-200G, 770-AL7001-300G, 770-AL7001-400G, 770-AL7001-500G, 770-AL7001-600G | |||
| System | ||||
| Prozessor | Serie | Intel Apollo Lake | ||
| Nummer | Intel Atom x5-E3930, Intel Atom x5-E3940, Intel Atom x7-E3950 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,3 GHz, 1,6 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 6,5 W, 9,5 W, 12 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR3 | ||
| DIMM Datarate | 1600 MT/s | |||
| Storage | eMMC Version | 5.0 | ||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Leistungsmerkmal | Unterstützung | OpenCL 2.1, OpenGL 5.0 | ||
| HW Decode | AVC / H.264, JPEG / MJPEG, MPEG2, MVC, VC1 / WMV9, VP 8, VP 9 | |||
| HW Encode | AVC / H.264, HEVC / H265, JPEG, VP 8, VP 9 | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| DDI (Digital Display Interfaces) | DP++ | Maximale Auflösung | 4096 x 2160 bei 60 Hz | |
| HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x1 | x1 Signal (Interface) | 4 St | ||
| PCIe Schnittstellen | 4x PCIe x1 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps), Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| USB v3.0 | Interface | 1 St | ||
| Anzeige | LVDS | Dual Channel | ||
| LVDS Interface | 1 St | |||
| DDI Interface | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| I²C | 1 St | |||
| Serial-ATA | S-ATA R3.0 (Interface) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | VCC_RTC (ATX Mode), 5V, 5VSB | |
| Anschluss | MXM Anschluss (Q7, 230 Pins) | |||
| Stromversorgung - Eingang | DC: VCC_RTC (ATX Mode), 5V, 5VSB | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Linux | Distribution | CentOS 7, Debian 8, Ubuntu 15.10 | ||
| Unterstützte BS | Linux, Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 80%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Qseven (Q7) | ||
| Breite | 70 mm | |||
| Tiefe | 70 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Kompatibilität | Qseven (Q7) Spezifikation Revision 2.1 | |||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q3/2017 | |||
| Voraussichtlich bis | Q1/2031 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
