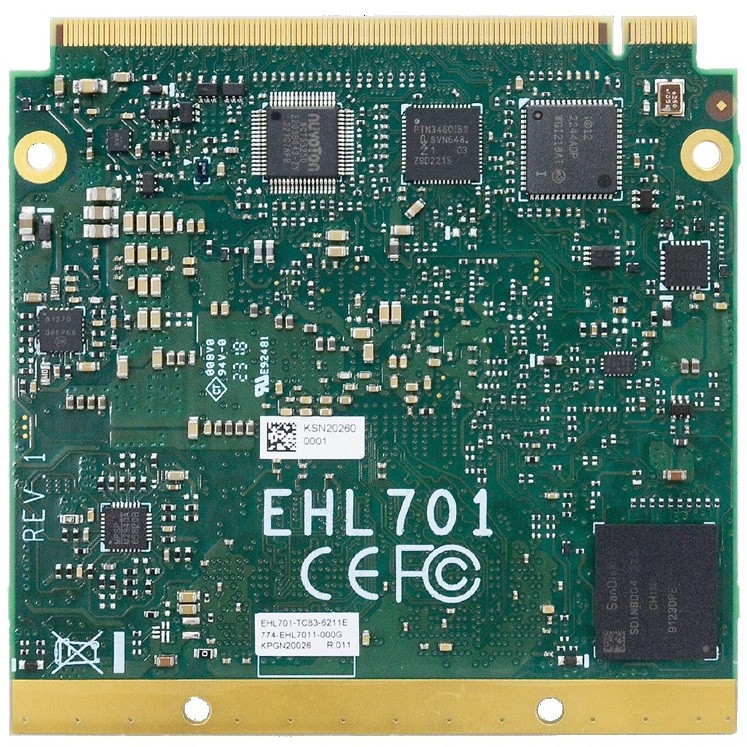

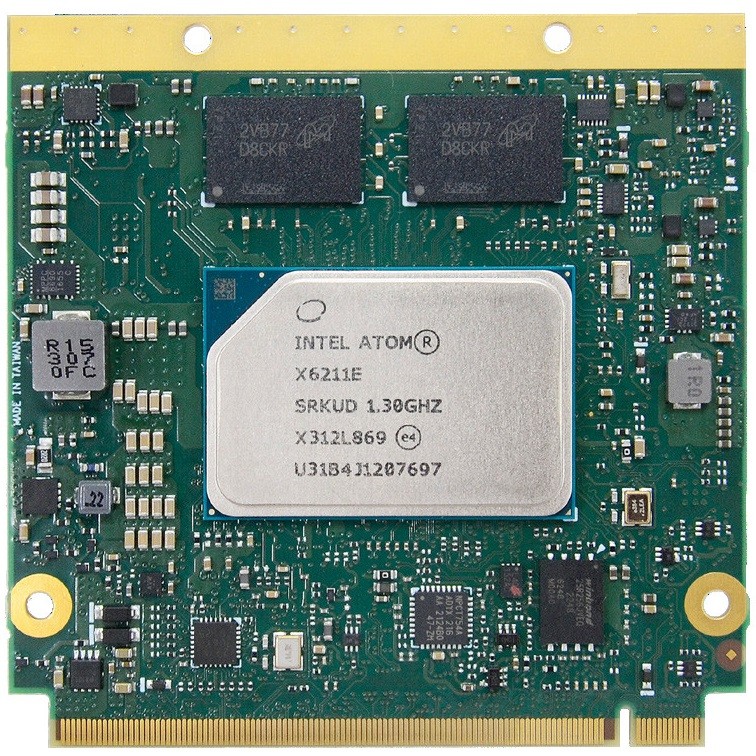

DFI EHL701

EHL701-TC80-6211E, EHL701-TC83-6211E

Qseven (Q7)

PRODUKT-FEATURES

// Qseven (Q7)
// Intel Atom x6211E
// 8 GB
// DDI
// 1 x G-LAN
// 9 x USB (intern)
// [32 GB | -] eMMC
// 4 x PCIe x1

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI EHL701

Allgemein
SKU / ArtikelnummerEHL701EHL701-TC80-6211E, 770-EHL7011-100G, EHL701-TC83-6211E, 770-EHL7011-000G
Produktgrunddaten
HerstellerDFI
Produkt-ID770-EHL7011-000G, 770-EHL7011-100G
System
ProzessorVertikales SegmentEmbedded
SerieIntel Elkhart Lake
NummerIntel Atom x6211E
CPU Kerne2 St
Threads2 St
SockelBGA 1493
Basis Frequenz1,3 GHz
Max. Turbo-Taktfrequenz3 GHz
Cache1,5 MB
Thermal Design Power (TDP)6 W
ChipsatzSoC (System-On-Chip)
SpeicherMemory TypeDDR4
Frequenz3200 MHz
Maximaler Ausbau16 GB
Speicher onBoard8 GB
StorageEmbedded MultiMedia Card (eMMC)32 GB, -
eMMC Version5.1
BIOSAMI UEFI 256 Mbit SPI
StorageEmbedded MultiMedia Card (eMMC) 32 GB
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)2 Displays
DDI (Digital Display Interfaces)DP++Maximale Auflösung4096 x 2160 bei 60 Hz
HDMIMaximale Auflösung3840 x 2160 bei 30 Hz
eDP (embedded Display Port)Maximale Auflösung3840 x 2160 bei 60 Hz
Erweiterung
PCIe x1Generation2
x1 Signal (Interface)4 St
PCIe Schnittstellen4x PCIe x1
Netzwerk
G-LANControllerChipsatzIntel I211IT PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk1x G-LAN
Interne I/O
USBUSB v2.0Interface8 St
USB v3.1Interface1 St
Anzeige LVDS Interface1 St
Digital I/OBits4-Bit1 St
SMBus1 St
LPC1 St
Serial Peripheral Interface (SPI)1 St
I²C1 St
UARTTx/Rx1 St
Serial-ATAS-ATA R3.0 (Interface)2 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)dTPM 2.0 (Hardware)
Stromversorgung
Typ (Eingang)DCBereichVCC_RTC (ATX Mode), 5V, 5VSB
Stromversorgung - EingangDC: VCC_RTC (ATX Mode), 5V, 5VSB
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows Embedded
Mechanik / Umgebung
TemperaturBetrieb-40° bis 85°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorQseven (Q7)
Breite70 mm
Tiefe70 mm
MTBFMTBF 45°C773.944 h
Zertifikate / Konformitäten
CEJa
FCCClass BJa
KompatibilitätQseven (Q7) Spezifikation Revision 2.1
RoHS konformJa
