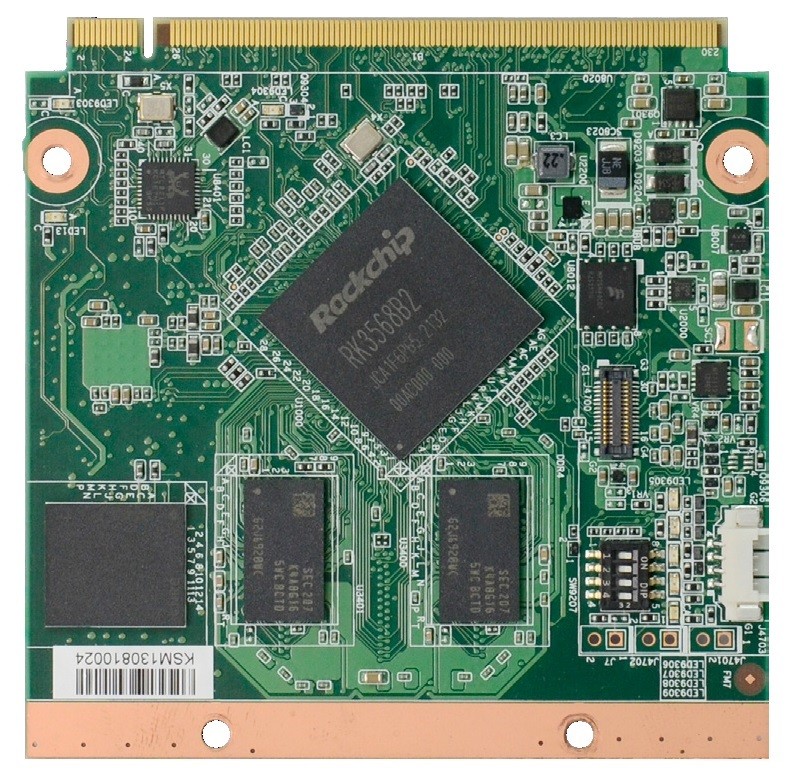

DFI RK701

RK701-BC41-RK3568, RK701-BC81-RK3568, RK701-TC81-RK3568J

Qseven (Q7)

PRODUKT-FEATURES

// Qseven (Q7)
// [Rockchip RK3568 | Rockchip RK3568J]
// [4 GB | 8 GB]
// LVDS
// 1 x G-LAN
// 5 x USB (intern)
// 1 x CAN Bus
// 16 GB eMMC
// 3 x PCIe x1

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

Basismodul: DFI RK701

Allgemein
SKU / ArtikelnummerRK701RK701-BC41-RK3568, RK701-BC81-RK3568, RK701-TC81-RK3568J
Produktgrunddaten
HerstellerDFI
Produkt-ID770-RK7011-000G, 770-RK7011-100G, 770-RK7011-200G
System
ProzessorSerieARM Cortex-A55
NummerRockchip RK3568, Rockchip RK3568J
CPU Kerne4 St
Basis Frequenz1,8 GHz, 2 GHz
SpeicherMemory TypeDDR4
Frequenz3200 MHz
Maximaler Ausbau8 GB
Speicher onBoard4 GB, 8 GB
StorageEmbedded MultiMedia Card (eMMC)16 GB
eMMC Version5.1
StorageEmbedded MultiMedia Card (eMMC) 16 GB
Grafik
Bildschirme (Multidisplay)2 Displays
HDMIMaximale Auflösung4096 x 2160 bei 30 Hz
LVDSMaximale Auflösung1024 x 600 bei 60 Hz
eDP (embedded Display Port)Maximale Auflösung3840 x 2160 bei 60 Hz
Erweiterung
PCIe x1x1 Signal (Interface)3 St
PCIe Schnittstellen3x PCIe x1
Netzwerk
G-LANControllerChipsatzRealtek RTL8211F (10/100/1000 Mbps)
Anzahl1 St
Netzwerk1x G-LAN
Externe I/O
EthernetInterface1 St
Interne I/O
USBUSB v2.0Interface4 St
USB v3.0Interface1 St
Digital I/OBits4-Bit1 St
Serial Peripheral Interface (SPI)2 St
I²C1 St
UARTTx/Rx2 St
CAN BusVersion 2.0B (Interface)1 St
Serial-ATAS-ATA R3.0 (Interface)2 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)v2.0
Stromversorgung
Typ (Eingang)DCBereichVCC_RTC (3V), Standby (5V), 5V
Stromversorgung - EingangDC: VCC_RTC (3V), Standby (5V), 5V
Betriebssysteme / Software
LinuxDistributionLinux
Unterstützte BSLinux
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C, -40° bis 85°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorQseven (Q7)
Breite70 mm
Tiefe70 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
KompatibilitätQseven (Q7) Spezifikation Revision 2.1
RoHS konformJa
Herstellergarantie
Herstellergarantie2 Jahre
