SMARC
// SMARC
// [Intel Atom x5-E3930 | Intel Atom x5-E3940 | Intel Atom x7-E3950 | Intel Celeron N3350 | Intel Pentium N4200]
// [4 GB | 8 GB | 32 GB]
// LVDS
// 2 x G-LAN
// 8 x USB (internal)
// [4 GB | 32 GB | 64 GB | -] eMMC
// Digital I/O (12-Bit)
// 4 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

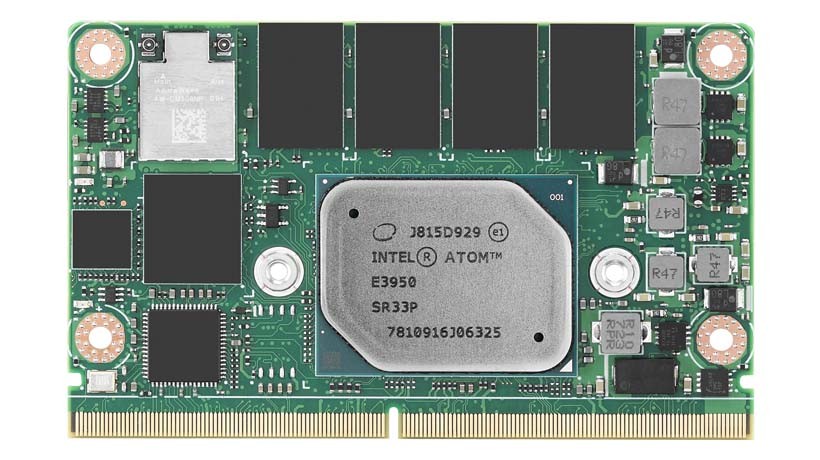

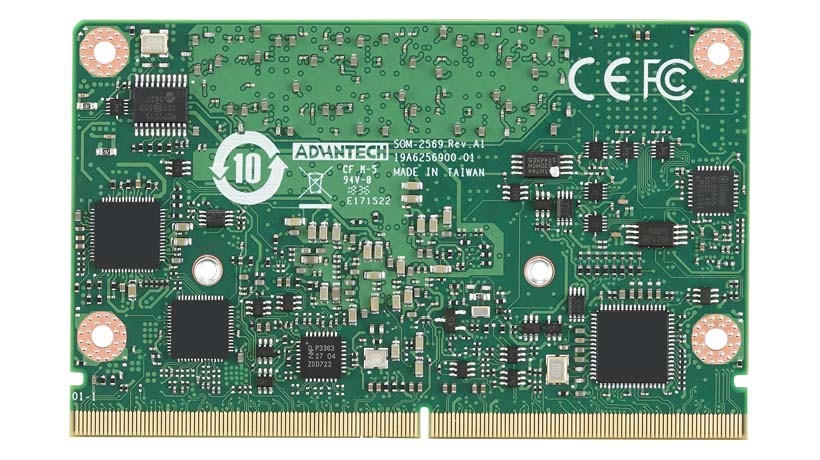

Basismodul: Advantech SOM-2569
| Allgemein | ||||
| SKU / Artikelnummer | SOM-2569 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | Intel Apollo Lake | ||
| Nummer | Intel Atom x5-E3930, Intel Atom x5-E3940, Intel Atom x7-E3950, Intel Celeron N3350, Intel Pentium N4200 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,1 GHz, 1,3 GHz, 1,6 GHz | |||
| Max. Turbo-Taktfrequenz | 1,8 GHz, 2 GHz, 2,4 GHz, 2,5 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 6 W, 6,5 W, 9,5 W, 12 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR4 | ||
| Frequenz | 2400 MHz | |||
| Speicher onBoard | 4 GB, 8 GB, 32 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 4 GB, 32 GB, 64 GB, - | ||
| eMMC Version | 5.0 | |||
| BIOS | AMI UEFI 64 Mbit SPI | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics 500, Intel HD Graphics 505 | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Erweiterung | ||||
| PCIe x1 | Generation | 2 | ||
| x1 Signal (Interface) | 4 St | |||
| PCIe Schnittstellen | 4x PCIe x1 | |||
| Audio | ||||
| Chipsatz | Intel Integrated Audio | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Wireless | Wi-Fi | Wi-Fi Standards (IEEE 802.11) | 802.11a/b/g/n | |
| Bluetooth | Versions / Features | v5.0 | ||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 6 St | |
| USB v3.0 | Interface | 2 St | ||
| Anzeige | LVDS | Dual Channel | ||
| LVDS Interface | 1 St | |||
| Digital I/O | Bits | 12-Bit | 1 St | |
| SMBus | 1 St | |||
| Serial Peripheral Interface (SPI) | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx | 3 St | ||
| Tx/Rx/CTS/RTS | 1 St | |||
| Serial-ATA | S-ATA R3.0 (Interface) | 1 St | ||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | SMARC | ||
| Breite | 82 mm | |||
| Tiefe | 50 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Kompatibilität | SMARC Spezifikation Revision 2.0, SMARC Spezifikation Revision 2.1 | |||
| RoHS konform | Ja | |||
