Smart Display Module (SDM)
// SDM
// Intel Atom x6413E
// 260 Pin SO-DIMM DDR4
// 1 x G-LAN
// 2 x USB
// 1 x USB (intern)
// 1 x PCIe x1
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

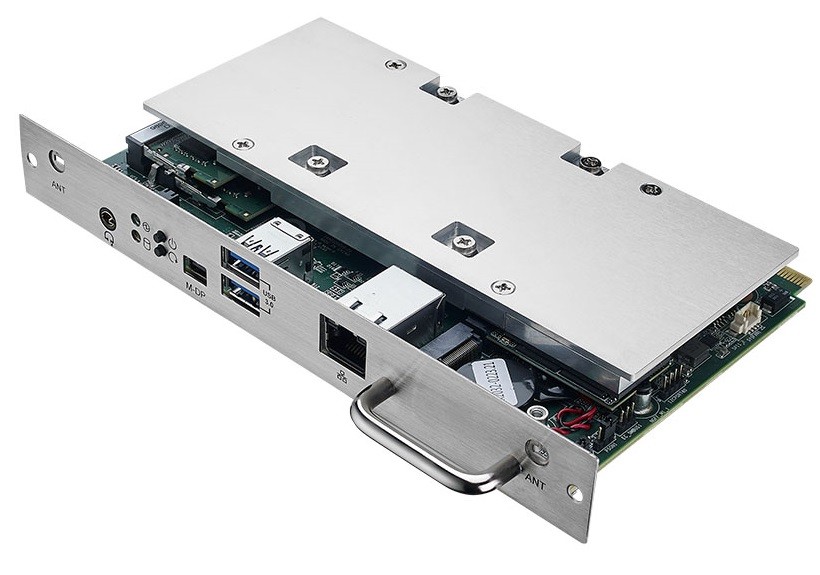

Basismodul: Advantech DS-202
| Allgemein | ||||
| SKU / Artikelnummer | DS-202 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| Produkt-ID | DS-202GB-U0A1E | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Elkhart Lake | |||
| Nummer | Intel Atom x6413E | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1493 | |||
| Basis Frequenz | 1,5 GHz | |||
| Max. Turbo-Taktfrequenz | 3 GHz | |||
| Cache | 1,5 MB | |||
| Thermal Design Power (TDP) | 9 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 2666 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 60 Hz | ||
| Version | 2.0 | |||
| Displayport | Maximale Auflösung | 3840 x 2160 bei 60 Hz | ||
| Version | 1.2 | |||
| Erweiterung | ||||
| PCIe x1 | x1 Signal (Interface) | 1 St | ||
| PCIe Schnittstellen | 1x PCIe x1 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | SATA III | |||
| Slot 2 | Key ID | E | ||
| Interface | WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E, M | |||
| Storage | M.2 | |||
| Externe I/O | ||||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v3.2 (Gen 2) | 2 St | ||
| Anzeige | Mini DP | 1 St | ||
| Audio | Combo Jack | 1 St | ||
| Interne I/O | ||||
| USB | USB v3.1 | Interface | 1 St | |
| Anzeige | Display Port Interface | 1 St | ||
| HDMI Interface | 1 St | |||
| UART | Tx/Rx | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 55°C | ||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | SDM | ||
| Interface | PCI Express x 8 | |||
| Breite | 175 mm | |||
| Tiefe | 100 mm | |||
| Höhe | 20 mm | |||
| Gewicht | 1000 g | |||
| Bedienelemente | Power | 1 St | ||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 2 St | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
