Smart Display Module (SDM)
// SDM
// [Intel Core i3-1215U | Intel Core i5-1235U | Intel Core i5-1335U | Intel Core i5-1345UE | Intel Pentium Gold 8505 | Intel U300E]
// 260 Pin SO-DIMM DDR4
// 1 x G-LAN
// 2 x USB
// 1 x USB (intern)
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

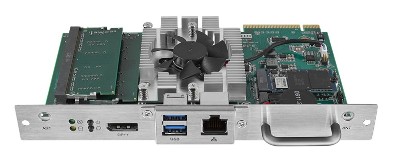

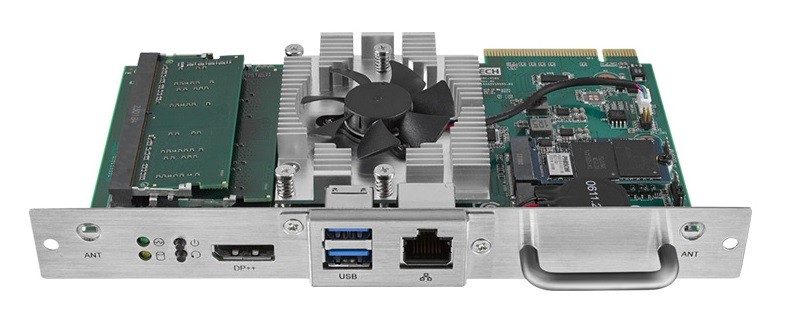

Basismodul: Advantech DS-230
| Allgemein | ||||
| SKU / Artikelnummer | DS-230 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Vertikales Segment | Mobile | ||
| Serie | Intel Alder Lake / Raptor Lake | |||
| Nummer | Intel Core i3-1215U, Intel Core i5-1235U, Intel Core i5-1335U, Intel Core i5-1345UE, Intel Pentium Gold 8505, Intel U300E | |||
| CPU Kerne | 5 St, 6 St, 10 St | |||
| Threads | 6 St, 8 St, 12 St | |||
| Sockel | BGA 1744 | |||
| Max. Turbo-Taktfrequenz | 4,4 GHz | |||
| Performance-core Max Turbo Frequenz | 4,3 GHz, 4,4 GHz, 4,6 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,2 GHz, 3,3 GHz, 3,4 GHz | |||
| Cache | 8 MB, 10 MB, 12 MB | |||
| Grundleistungsaufnahme des Prozessors | 15 W | |||
| Maximale Turbo-Leistungsaufnahme | 55 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 3200 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| BIOS | AMI UEFI 128 Mbit SPI | |||
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics, Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 60 Hz | ||
| Version | 2.0 | |||
| Displayport | Maximale Auflösung | 3840 x 2160 bei 60 Hz | ||
| Version | 1.4a | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, SATA III | |||
| Unterstütze Abmaße | 2242 | |||
| Slot 2 | Key ID | E | ||
| Interface | WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E, M | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps), Intel I226V PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Externe I/O | ||||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v3.2 (Gen 2) | 2 St | ||
| Anzeige | DP++ | 1 St | ||
| Interne I/O | ||||
| USB | USB v3.2 | Interface | 1 St | |
| Anzeige | Display Port Interface | 1 St | ||
| HDMI Interface | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows 11 | Wird unterstützt | |||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Windows 11 IoT | wird unterstützt | |||
| Unterstützte BS | Windows, Windows Embedded | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Aktiv | Lüfter | Anzahl | 1 St | |
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 55°C | ||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | SDM | ||
| Interface | PCI Express x 8 | |||
| Breite | 175 mm | |||
| Tiefe | 100 mm | |||
| Höhe | 20 mm | |||
| Gewicht | 1000 g | |||
| Bedienelemente | Power | 1 St | ||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 2 St | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | CB, RCM, UKCA, VCCI | |||
| RoHS konform | Ja | |||
