ATX Mainboards
// ATX Industrie-Mainboards
// LGA 1200 (H5)
// Intel Q470E
// 288 Pin DIMM DDR4
// 2 x G-LAN (Back side)
// 8 x USB (Back side)
// 5 x USB (internal)
// 5 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x PCI
// 4 x PCIe x4
// 1 x PCIe x16
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

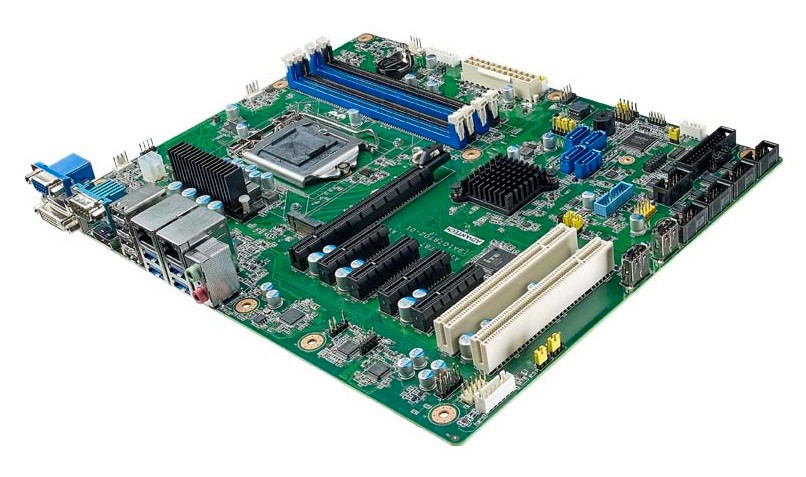

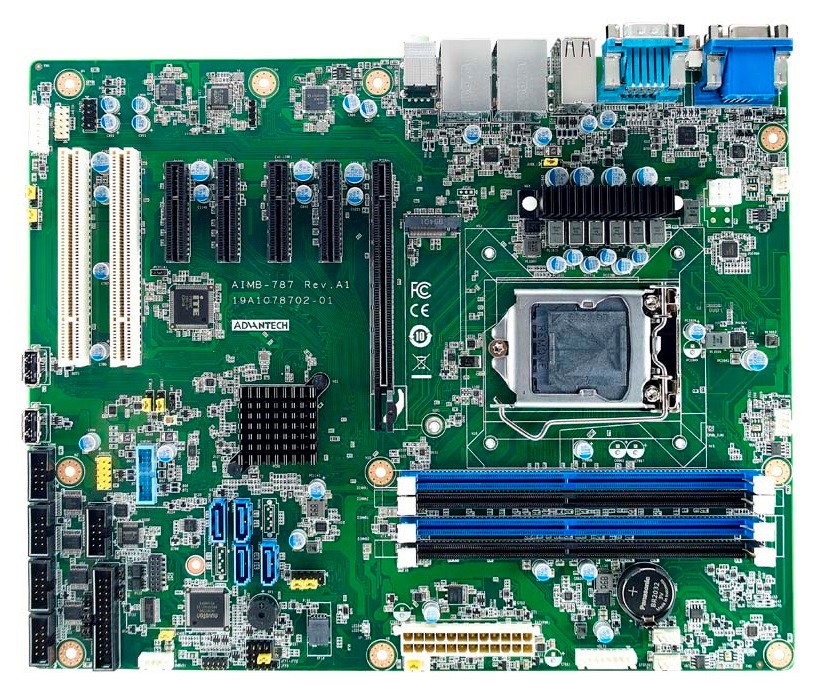

Basismodul: Advantech AIMB-787
| Allgemein | ||||
| SKU / Artikelnummer | AIMB-787 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| Produkt-ID | AIMB-787G2-00A3 | |||
| System | ||||
| Prozessor | Serie | Intel Comet Lake | ||
| Sockel | LGA 1200 (H5) | |||
| Thermal Design Power (TDP) | 65 W | |||
| Chipsatz | Intel Q470E | |||
| Speicher | Aufbau | 288 Pin DIMM DDR4 | ||
| DIMM Type | Unbuffered DIMM | |||
| Frequenz | 2666 / 2933 MHz | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 128 GB | |||
| ECC | wird nicht unterstützt | |||
| BIOS | AMI SPI 256 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6776D | |
| Controller 2 | I/O Controller | Nuvoton NCT5114D | ||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| PCI | Anzahl | 2 St | ||
| PCI Schnittstellen | 2x PCI | |||
| PCIe x4 | Generation | 3 | ||
| x1 Signal | 1 St | |||
| x4 Signal | 3 St | |||
| PCIe x16 | x16 Signal | Generation | 3 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 4x PCIe x4, 1x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×4 (Gen. 3) | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | M | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

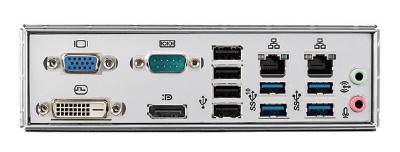

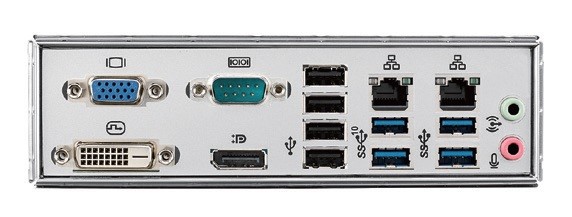

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| DVI | DVI-D Signal | 1 St | ||
| DP++ | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 1 St | ||
| RJ-45 mit OOB | 1 St | |||
| Seriell | RS-232 | DB-9 | 1 St | |
| USB | USB v2.0 | 4 St | ||
| USB v3.2 (Gen 1) | 2 St | |||
| USB v3.2 (Gen 2) | 2 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| Ports (Typ-A-Buchse) | 2 St | |||
| USB v3.2 | Key-A Header (20-Pin) | 1 St | ||
| Generation | Gen. 1 | |||
| PS/2 | Stiftleiste | 1 St | ||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 4 St | |
| RS-232 / 422 / 485 | Ports (2.54 mm Pitch) | 1 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Intel PTT (wie TPM 2.0) | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows 11 | Wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | ATX | ||
| Breite | 304,8 mm | |||
| Tiefe | 244 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
