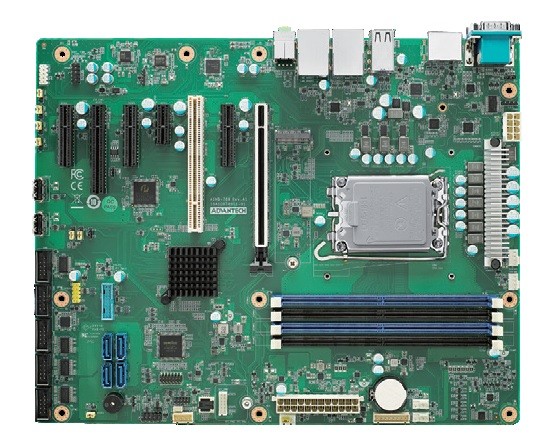

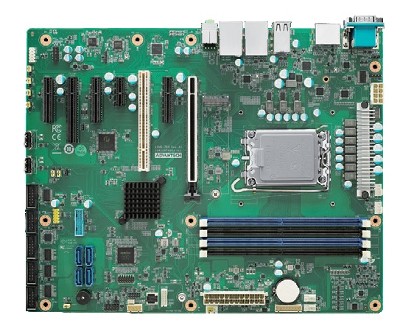

Advantech AIMB-789

ATX Mainboards

PRODUKT-FEATURES

// ATX Industrie-Mainboards
// LGA 1851
// Intel Q870
// 288 Pin DIMM DDR5
// 2 x G-LAN (Rückseite)
// 8 x USB (Rückseite)
// 5 x USB (intern)
// 5 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCI
// 1 x PCIe x1
// 3 x PCIe x4
// 1 x PCIe x8
// 1 x PCIe x16
// Stromversorgung ATX

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: Advantech AIMB-789

Allgemein
SKU / ArtikelnummerAIMB-789
Produktgrunddaten
HerstellerAdvantech
Produkt-IDAIMB-789G2-00A1
System
ProzessorSerieIntel Arrow Lake
SockelLGA 1851
Thermal Design Power (TDP)65 W
ChipsatzIntel Q870
SpeicherAufbau288 Pin DIMM DDR5
DIMM TypeUnbuffered SO-DIMM
DIMM Datarate5600 MT/s
Steckplätze4 St
Maximaler Ausbau192 GB
ECCwird nicht unterstützt
BIOSAMI SPI 256 Mbit
I/O ControllerController 1I/O ControllerNuvoton NCT6126D
Grafik
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung3840 x 2160 bei 30 Hz
Erweiterung
PCIAnzahl1 St
PCI Schnittstellen1x PCI
PCIe x1Generation4
x1 Signal1 St
PCIe x4Generation4
x4 Signal3 St
PCIe x8Generation4
x4 Signal1 St
PCIe x16x16 SignalGeneration5
Anzahl1 St
PCIe Schnittstellen1x PCIe x1, 3x PCIe x4, 1x PCIe x8, 1x PCIe x16
M.2Slot 1Key IDM
InterfacePCIe ×4 (Gen. 5)
Unterstütze Abmaße2280
M.2 Key IDsM
StorageM.2
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

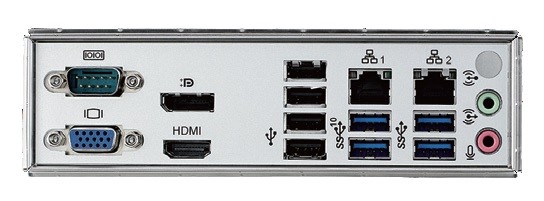

Externe I/O (Rückseite)
AnzeigeVGA1 St
HDMI1 St
DP++1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-451 St
RJ-45 mit OOB1 St
SeriellRS-232DB-91 St
USBUSB v2.04 St
USB v3.2 (Gen 1)2 St
USB v3.2 (Gen 2)2 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)2 St
Ports (Typ-A-Buchse)2 St
USB v3.2Key-A Header (20-Pin)1 St
GenerationGen. 1
SeriellRS-232Ports (2.54 mm Pitch)4 St
RS-232 / 422 / 485Ports (2.54 mm Pitch)1 St
Digital I/OBits8-Bit1 St
Serial Peripheral Interface (SPI)1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 65535 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Intel PTT (wie TPM 2.0)
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorATX
Breite304,8 mm
Tiefe244 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
