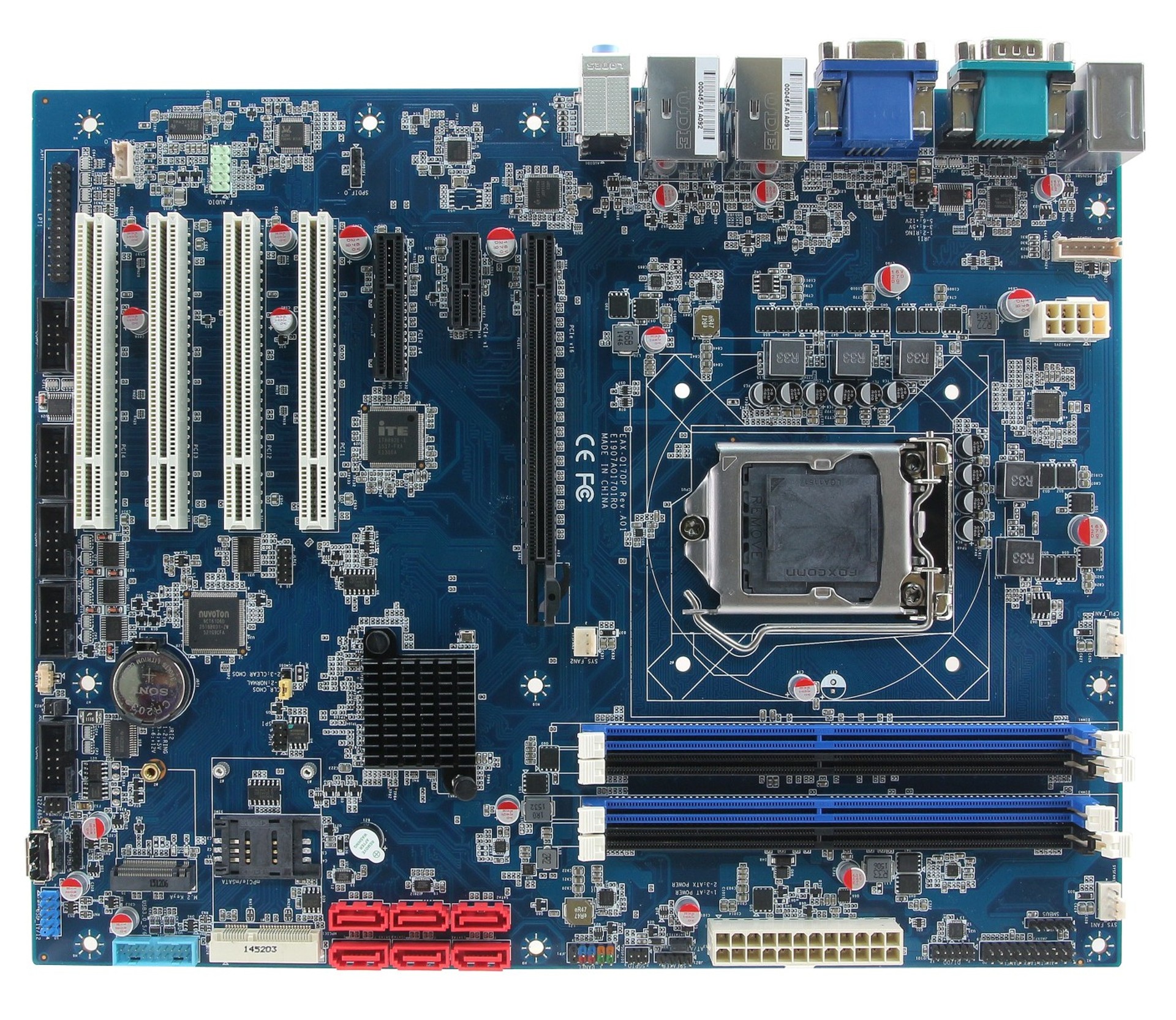

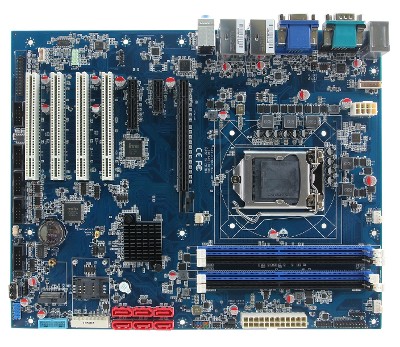

Avalue EAX-C236KP-B1R

ATX Mainboards

PRODUKT-FEATURES

// ATX Industrie-Mainboards
// LGA 1151 (H4)
// Intel C236
// 288 Pin DIMM DDR4
// 2 x G-LAN (Rückseite)
// 6 x USB (Rückseite)
// 4 x USB (intern)
// 5 x Seriell I/O
// Digital I/O (8-Bit)
// 4 x PCI
// 1 x PCIe x1
// 1 x PCIe x4
// 1 x PCIe x16
// 1 x Mini-PCIe
// Stromversorgung ATX

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: Avalue EAX-C236KP-B1R

Allgemein
SKU / ArtikelnummerEAX-C236KP-B1R
Produktgrunddaten
HerstellerAvalue
System
ProzessorSerieIntel Coffee Lake
SockelLGA 1151 (H4)
Thermal Design Power (TDP)95 W
ChipsatzIntel C236
SpeicherAufbau288 Pin DIMM DDR4
DIMM Datarate2133 MT/s
Steckplätze4 St
Maximaler Ausbau64 GB
ECCwird unterstützt
BIOSAMI UEFI 128 Mbit SPI
I/O ControllerController 1I/O ControllerNuvoton NCT6106D
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung2048 x 1536 bei 50 Hz
HDMIMaximale Auflösung4096 x 2160 bei 24 Hz
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Erweiterung
PCIAnzahl4 St
PCI Schnittstellen4x PCI
PCIe x1x1 Signal1 St
PCIe x4x4 Signal1 St
PCIe x16x16 SignalAnzahl1 St
Mini-PCIeVolle BautiefeAnzahl1 St
mSATA UnterstützungJa
PCIe Schnittstellen1x PCIe x1, 1x PCIe x4, 1x PCIe x16, 1x Mini-PCIe
M.2Slot 1Key IDA
InterfaceWLAN
Unterstütze Abmaße2230
M.2 Key IDsA
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StoragemSATA
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

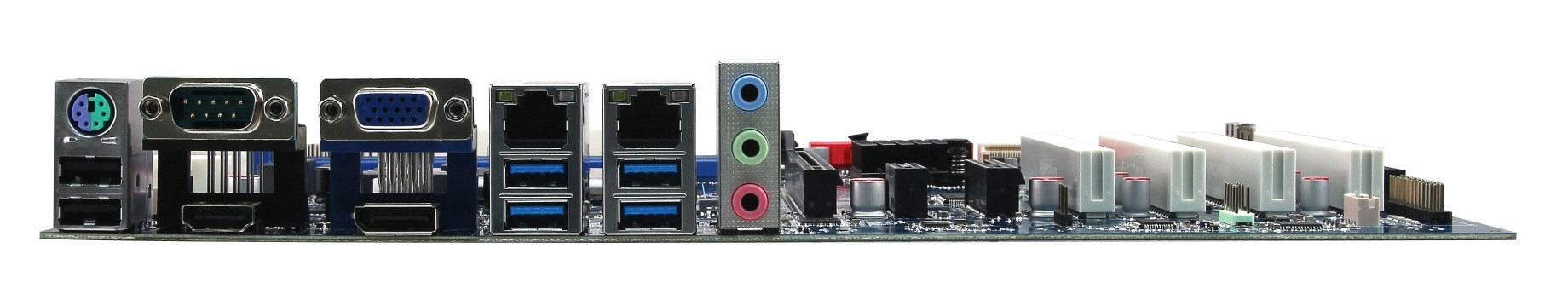

Externe I/O (Rückseite)
AnzeigeVGA1 St
HDMI1 St
Displayport1 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
EthernetRJ-452 St
PS/2mini-DIN-61 St
SeriellRS-232DB-91 St
USBUSB v2.02 St
USB v3.04 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)3 St
Ports (Typ-A-Buchse)1 St
SeriellRS-232Ports (2.54 mm Pitch)4 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)1 St
Digital I/OBits8-Bit1 St
AudioAmplifier2 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)6 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 65535 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Infineon SLB 9665
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-40° bis 75°C
Relative LuftfeuchtigkeitBetrieb0 bis 90%, nicht kondensierend
AbmaßeFormfaktorATX
Breite304,8 mm
Tiefe243,84 mm
Gewicht600 g
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
