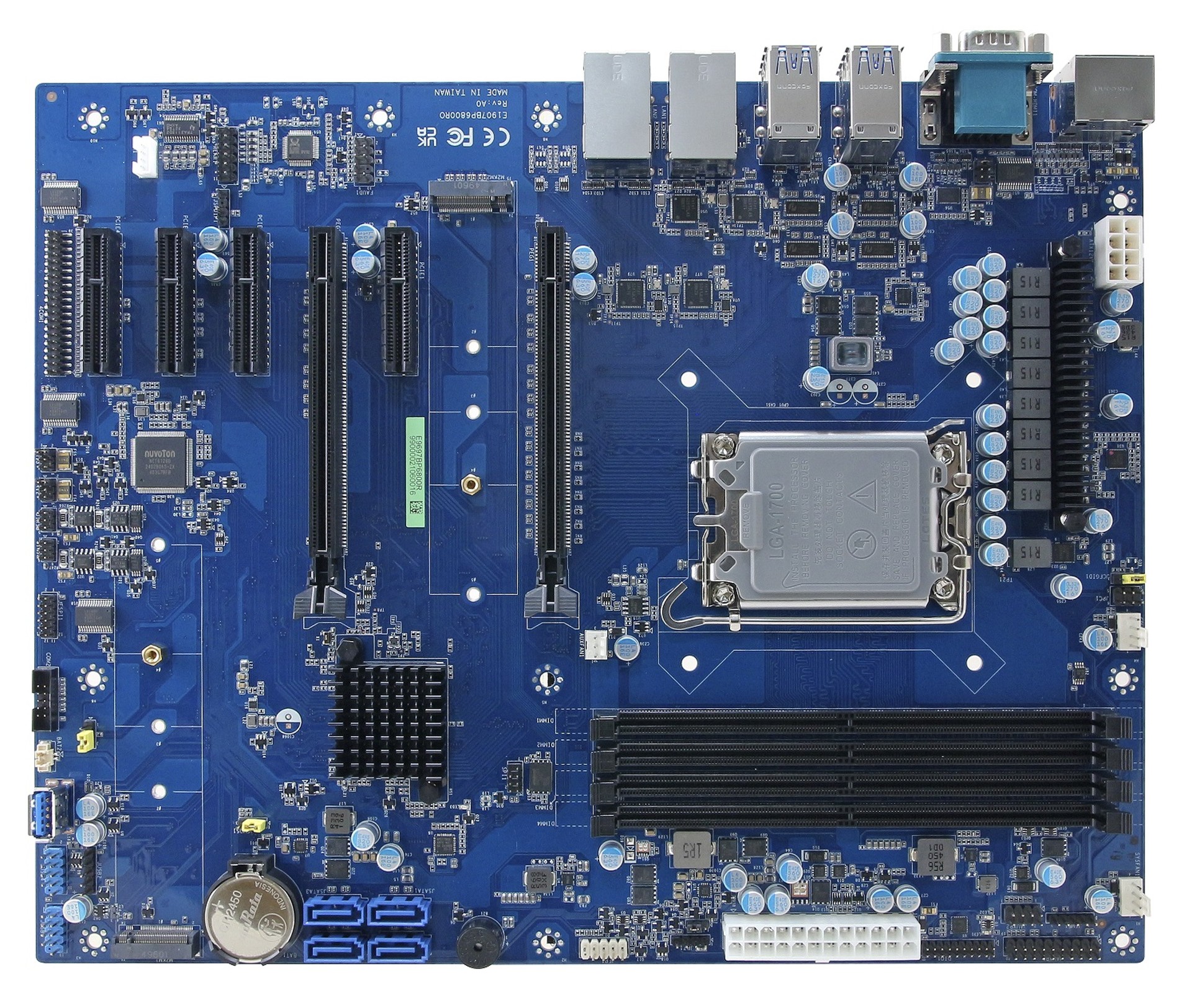

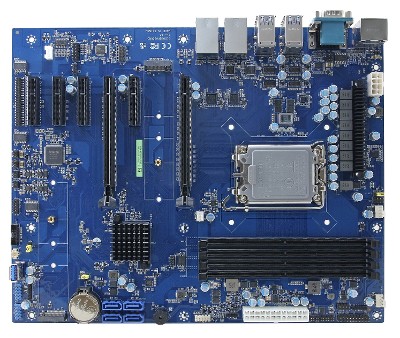

Avalue EAX-R680BP

EAX-R680BP-A1-1R, EAX-R680BP-A1-2R, EAX-R680BP-A1R

ATX Mainboards

PRODUKT-FEATURES

// ATX Industrie-Mainboards
// LGA 1700 (H6)
// Intel R680E
// 288 Pin DIMM DDR4
// [2 | 4] x G-LAN (Rückseite)
// 8 x USB (Rückseite)
// 6 x USB (intern)
// 5 x Seriell I/O
// Digital I/O (16-Bit)
// 3 x PCIe x4
// [1 | 2] x PCIe x16
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Avalue EAX-R680BP

Allgemein
SKU / ArtikelnummerEAX-R680BPEAX-R680BP-A1-1R, EAX-R680BP-A1-2R, EAX-R680BP-A1R
Produktgrunddaten
HerstellerAvalue
System
ProzessorSerieIntel Alder Lake / Raptor Lake
SockelLGA 1700 (H6)
Thermal Design Power (TDP)125 W
ChipsatzIntel R680E
SpeicherAufbau288 Pin DIMM DDR4
Memory TypeDDR4
DIMM TypeUnbuffered DIMM
Frequenz3200 MHz
Steckplätze4 St
Maximaler Ausbau128 GB
ECCwird unterstützt
BIOSAMI UEFI 256 Mbit SPI
I/O ControllerController 1I/O ControllerNuvoton NCT6126D
Grafik
Bildschirme (Multidisplay)3 Displays
HDMIMaximale Auflösung4096 x 2304 bei 60 Hz
Version2.0b
DisplayportMaximale Auflösung7680 x 4320 bei 60 Hz
Version1.4a
Erweiterung
PCIe x4Generation4
x2 Signal1 St
x4 Signal3 St
PCIe x16x8 SignalGeneration4, -
Anzahl2 St, -
x16 SignalGeneration4, -
Anzahl1 St, -
PCIe Schnittstellen1x PCIe x16, 2x PCIe x16, 4x PCIe x4
M.2Slot 1Key IDM
InterfaceNVMe, PCIe ×4 (Gen. 4)
Unterstütze Abmaße2242, 2280, 22110
Slot 2Key IDM
InterfaceNVMe, PCIe ×4 (Gen. 4)
Unterstütze Abmaße2242, 2280, 22110
M.2 Key IDsM
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl2 St
ControllerChipsatz-, Intel I226V PCIe (10/100/1000/2500 Mbps)
Anzahl2 St, -
Netzwerk2x G-LAN, 4x G-LAN

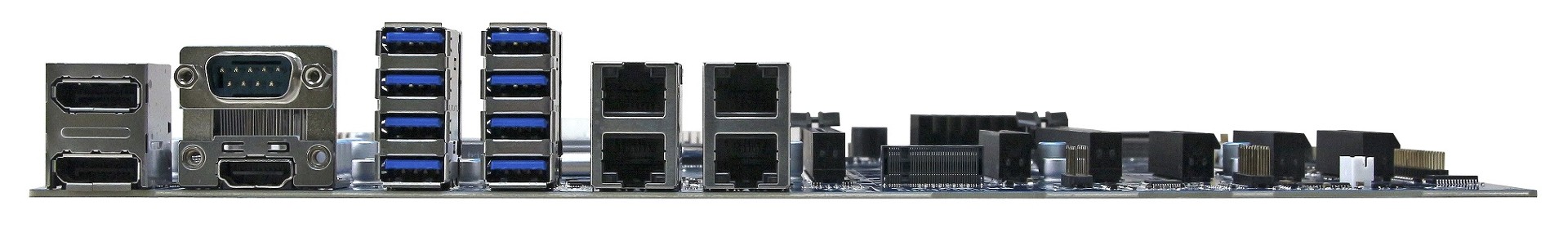

Externe I/O (Rückseite)
AnzeigeHDMI1 St
DP++2 St
EthernetRJ-452 St, 4 St
SeriellRS-232DB-91 St
USBUSB v3.2 (Gen 2)8 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)5 St
USB v3.2Ports (Typ-A-Buchse)1 St
GenerationGen. 1
SeriellRS-232Ports (Sonderanschluss)3 St
RS-232 / 422 / 485Ports (2.54 mm Pitch)1 St
Ports (Sonderanschluss)1 St
Digital I/OBits16-Bit1 St
SMBus1 St
Serial Peripheral Interface (SPI)1 St
AudioAnschluss2.00 mm Pitch
Line-Out1 St
Mic-In1 St
S/PDIFverfügbar
Amplifier2 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 65535 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Nuvoton NPCT750AADYX
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
Windows 11Wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows
Mechanik / Umgebung
TemperaturBetrieb0° bis 55°C
Lagerung-40° bis 75°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorATX
Breite304,8 mm
Tiefe243,84 mm
Gewicht700 g
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
