ATX Mainboards
ATX Industrie-Mainboards
LGA 1700 (H6)
Intel R680E
288 Pin DIMM DDR4
2 x G-LAN (Rückseite)
8 x USB (Rückseite)
6 x USB (intern)
7 x Seriell I/O
Digital I/O (16-Bit)
3 x PCIe x4
2 x PCIe x16
Stromversorgung ATX
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

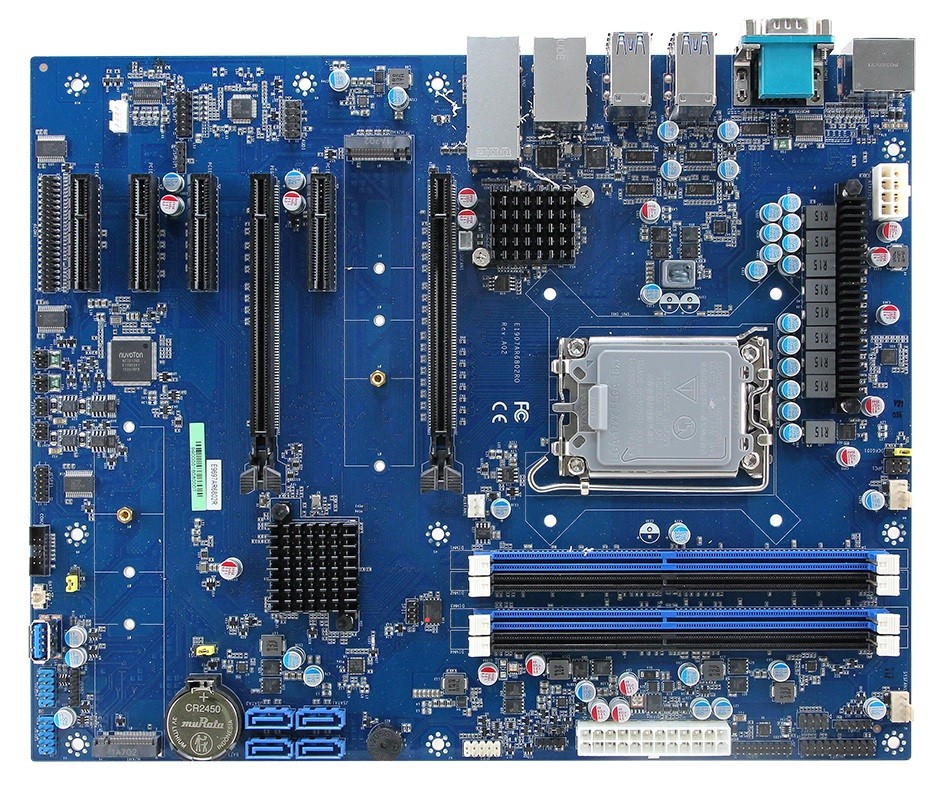

Basismodul: Avalue EAX-R680FP
| Allgemein | ||||
| SKU / Artikelnummer | EAX-R680FP | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| System | ||||
| Prozessor | Serie | Intel Alder Lake / Raptor Lake | ||
| Sockel | LGA 1700 (H6) | |||
| Thermal Design Power (TDP) | 125 W | |||
| Chipsatz | Intel R680E | |||
| Speicher | Aufbau | 288 Pin DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 128 GB | |||
| ECC | wird unterstützt | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6126D | |
| Grafik | ||||
| Bildschirme (Multidisplay) | 3 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 2.0b | |||
| Displayport | Maximale Auflösung | 7680 x 4320 bei 60 Hz | ||
| Version | 1.4a | |||
| Erweiterung | ||||
| PCIe x4 | x2 Signal | 1 St | ||
| x4 Signal | 3 St | |||
| PCIe x16 | x8 Signal | Generation | 5 | |
| Anzahl | 2 St | |||
| PCIe Schnittstellen | 4x PCIe x4, 2x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2242, 2280, 22110 | |||
| Slot 2 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2242, 2280, 22110 | |||
| M.2 Key IDs | M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I225LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

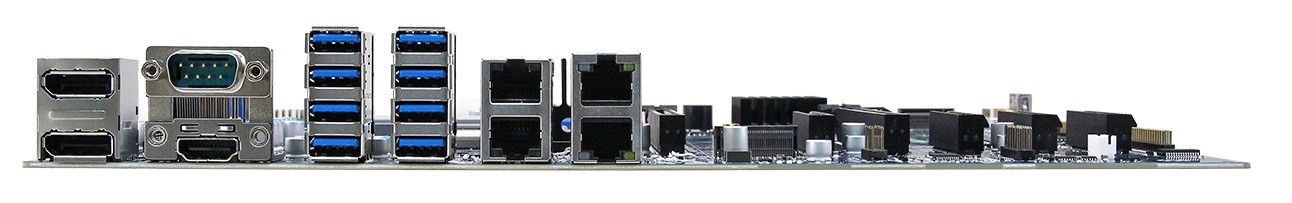

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| DP++ | 2 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| USB | USB v3.2 (Gen 2) | 8 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 5 St | |
| USB v3.2 | Ports (Typ-A-Buchse) | 1 St | ||
| Seriell | RS-232 | Ports (Sonderanschluss) | 5 St | |
| RS-232 / 422 / 485 | Ports (2.54 mm Pitch) | 2 St | ||
| Digital I/O | Bits | 16-Bit | 1 St | |
| Audio | Anschluss | 2.00 mm Pitch | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Amplifier | 2 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Nuvoton NPCT750AADYX | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2450 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows 11 | Wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Windows, Linux | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 55°C | ||
| Lagerung | -40° bis 75°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | ATX | ||
| Breite | 304,8 mm | |||
| Tiefe | 243,84 mm | |||
| Gewicht | 700 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
