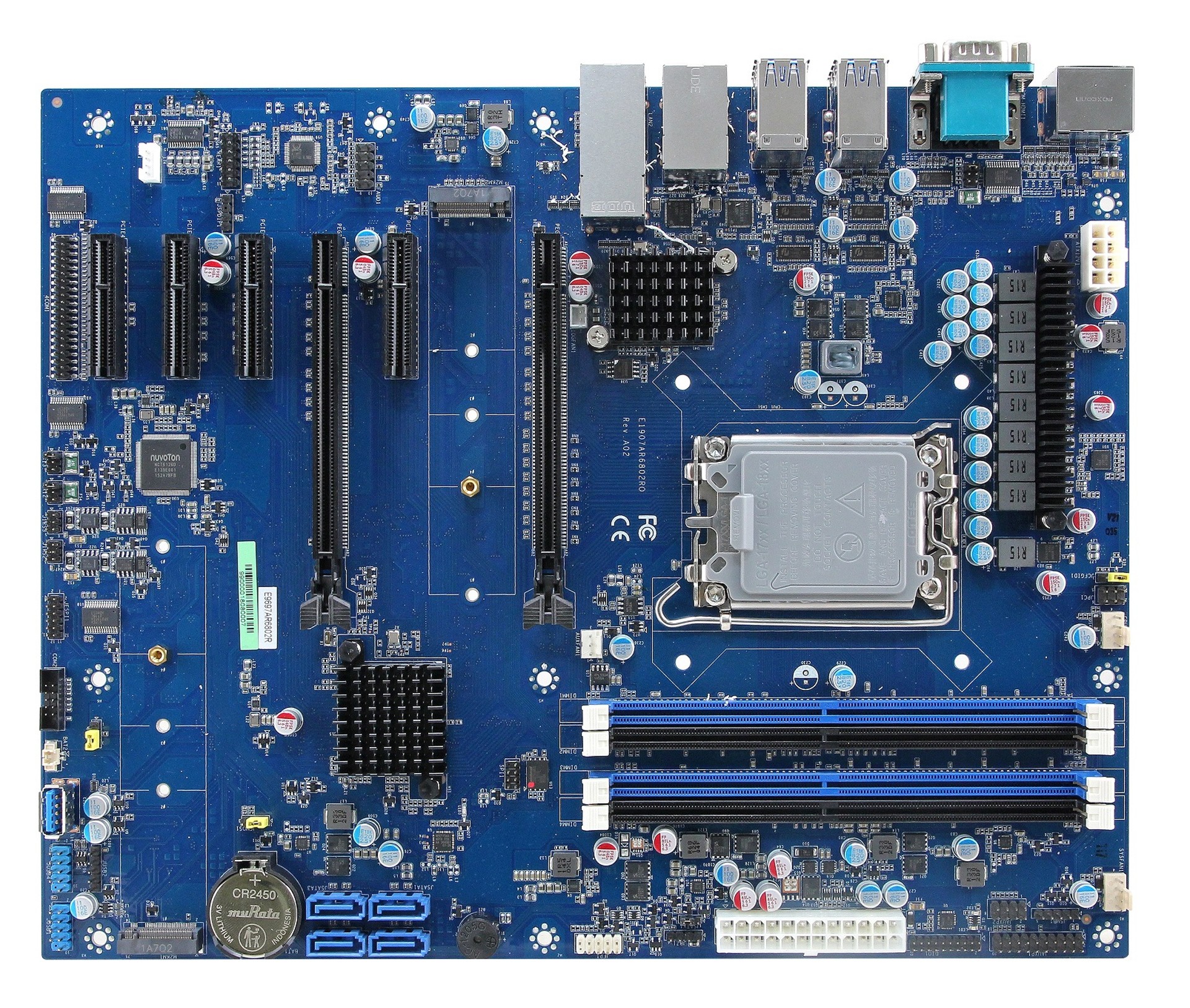

Avalue EAX-R680RP

ATX Mainboards

PRODUKT-FEATURES

// ATX Industrie-Mainboards
// LGA 1700 (H6)
// Intel R680E
// 288 Pin DIMM DDR4
// 2 x G-LAN (Rückseite)
// 8 x USB (Rückseite)
// 6 x USB (intern)
// 3 x Seriell I/O
// Digital I/O (16-Bit)
// 3 x PCIe x4
// 2 x PCIe x16
// Stromversorgung ATX

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: Avalue EAX-R680RP

Allgemein
SKU / ArtikelnummerEAX-R680RP
Produktgrunddaten
HerstellerAvalue
System
ProzessorSerieIntel Alder Lake / Raptor Lake
SockelLGA 1700 (H6)
Thermal Design Power (TDP)125 W
Lithographie10 nm
ChipsatzIntel R680E
SpeicherAufbau288 Pin DIMM DDR4
Memory TypeDDR4
Frequenz3200 MHz
Steckplätze4 St
Maximaler Ausbau128 GB
ECCwird unterstützt
BIOSAMI UEFI 256 Mbit SPI
I/O ControllerController 1I/O ControllerNuvoton NCT6126D
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)3 Displays
HDMIMaximale Auflösung4096 x 2160 bei 60 Hz
Version2.0b
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Version1.4a
Dual ModeJa (DP++)
Erweiterung
PCIe x4Generation3
x2 Signal1 St
x4 Signal3 St
PCIe x16x8 SignalGeneration5
Anzahl2 St
PCIe Schnittstellen4x PCIe x4, 2x PCIe x16
M.2Slot 1Key IDM
InterfaceNVMe
Unterstütze Abmaße2242, 2280, 22110
Slot 2Key IDM
InterfaceNVMe
Unterstütze Abmaße2242, 2280, 22110
M.2 Key IDsM
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I225LM PCIe (10/100/1000/2500 Mbps)
Anzahl2 St
Netzwerk2x G-LAN

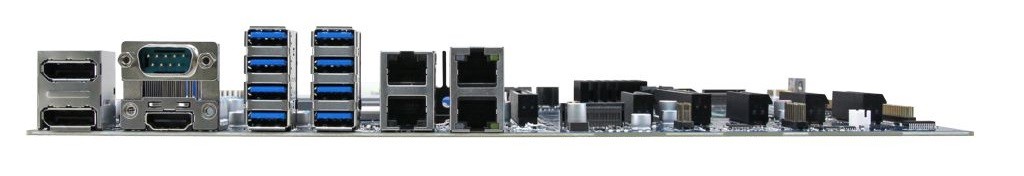

Externe I/O (Rückseite)
AnzeigeHDMI1 St
DP++2 St
EthernetRJ-452 St
SeriellRS-232 / 422 / 485DB-91 St
USBUSB v3.2 (Gen 2)8 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)5 St
USB v3.2Ports (Typ-A-Buchse)1 St
SeriellRS-232Ports (2.54 mm Pitch)1 St
RS-232 / 422 / 485Ports (2.54 mm Pitch)2 St
Digital I/OBits16-Bit1 St
AudioAnschluss2.00 mm Pitch
Line-In1 St
Line-Out1 St
Mic-In1 St
Amplifier2 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 65535 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Nuvoton NPCT750AADYX
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Mechanik / Umgebung
TemperaturBetrieb0° bis 55°C
Lagerung-40° bis 75°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorATX
Breite304,8 mm
Tiefe243,84 mm
Gewicht700 g
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
