ATX Mainboards
Produkt ist EOL (End Of Life)!
// ATX Industrie-Mainboards
// LGA 1155 (H2)
// Intel Q77
// 240 Pin DIMM DDR3
// 1 x VGA
// 1 x DVI-D
// 2 x Displayport
// 2 x G-LAN
// 4 x USB
// 10 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (16-Bit)
// 3 x PCI
// 2 x PCIe x1
// 2 x PCIe x16
// Stromversorgung ATX
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

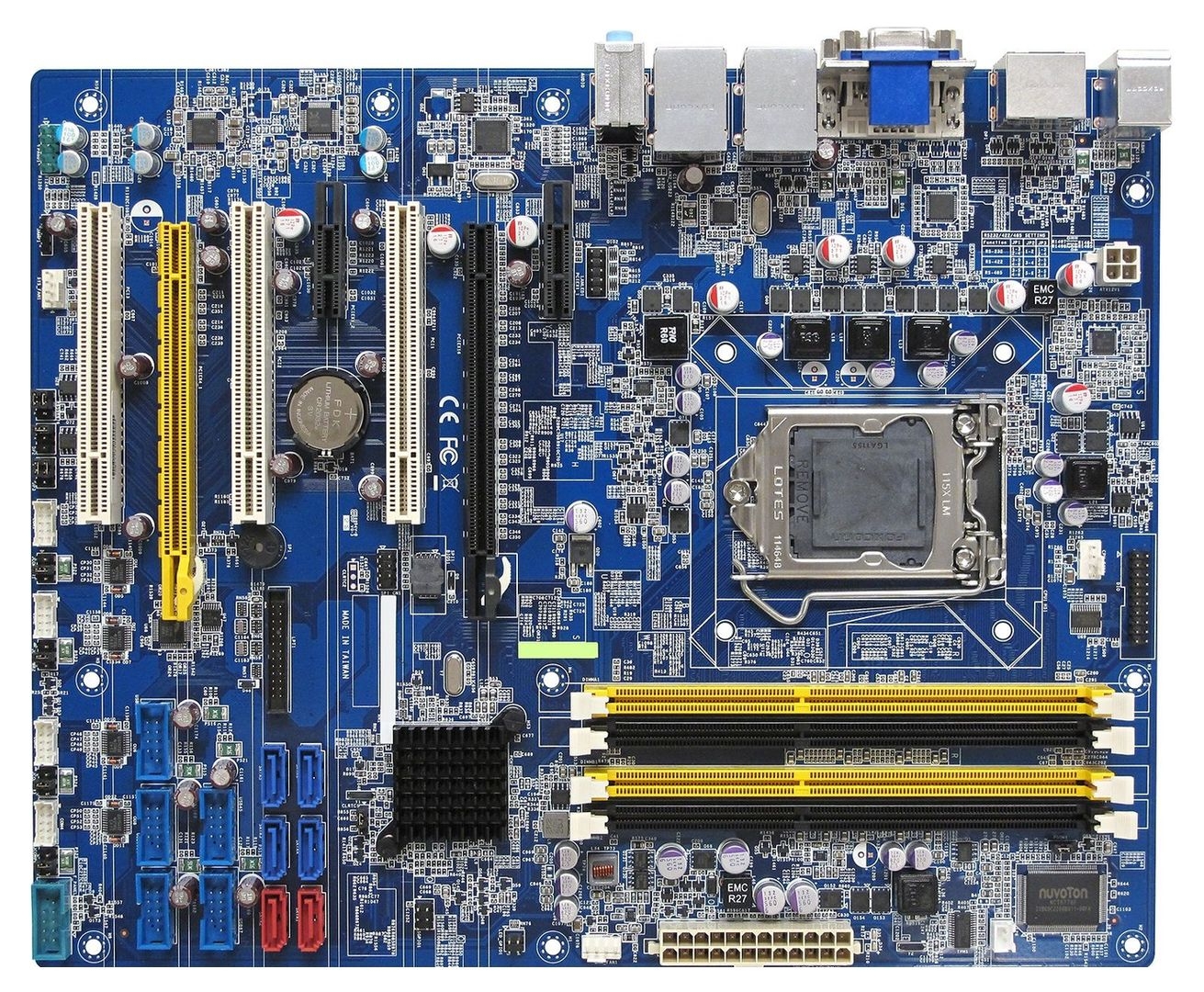

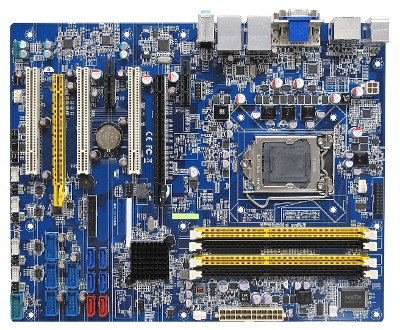

Basismodul: BCM BC77Q
| Allgemein | ||||
| SKU / Artikelnummer | BC77Q | |||
| Produktgrunddaten | ||||
| Hersteller | BCM | |||
| System | ||||
| Prozessor | Serie | Intel Panther Point | ||
| Sockel | LGA 1155 (H2) | |||
| Chipsatz | Intel Q77 | |||
| Speicher | Aufbau | 240 Pin DIMM DDR3 | ||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 32 GB | |||
| ECC | wird unterstützt | |||
| BIOS | AMI UEFI 64 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6776F | |
| Erweiterung | ||||
| PCI | Anzahl | 3 St | ||
| PCI Schnittstellen | 3x PCI | |||
| PCIe x1 | x1 Signal | 2 St | ||
| PCIe x16 | x4 Signal | Anzahl | 1 St | |
| x16 Signal | Anzahl | 1 St | ||
| PCIe Schnittstellen | 2x PCIe x1, 2x PCIe x16 | |||
| Audio | ||||
| Chipsatz | Realtek ALC892 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel 82579LM (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel 82583V (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 8.0 | |||
| Netzwerk | 2x G-LAN | |||

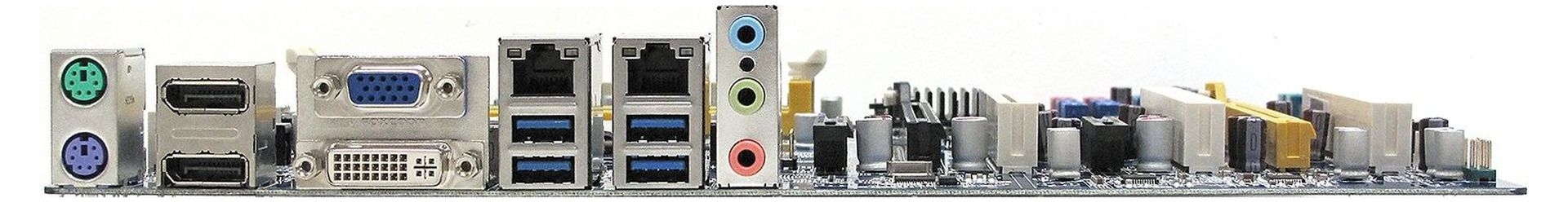

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.0 | 4 St | ||
| PS/2 | mini-DIN-6 | 2 St | ||
| Anzeige | VGA | 1 St | ||
| DVI | DVI-D Signal | 1 St | ||
| Displayport | 2 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 10 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 3 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 1 St | ||
| Parallel | Ports (2.00 mm Pitch) | 1 St | ||
| Digital I/O | Bits | 16-Bit | 1 St | |
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Amplifier | 1 St | |||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 4 St | ||
| S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | |||
| Gehäuse-Einbruchserkennung (Chassis Intrusion) | Ja | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9635 TCG v1.2 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows XP (32/64-bit) | wird unterstützt | ||
| Windows 7 (32/64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | ATX | ||
| Breite | 243 mm | |||
| Tiefe | 304 mm | |||
| Zertifikate / Konformitäten | ||||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Garantiert bis | Q4/2019 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
