ATX Mainboards
// ATX Industrie-Mainboards
// LGA 1150 (H3)
// Intel H81
// 240 Pin DIMM DDR3
// 2 x G-LAN (Back side)
// 4 x USB (Back side)
// 6 x USB (internal)
// Digital I/O (8-Bit)
// 4 x PCI
// 1 x PCIe x1
// 1 x PCIe x4
// 1 x PCIe x16
// 1 x Mini-PCIe
// Power Supply ATX
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

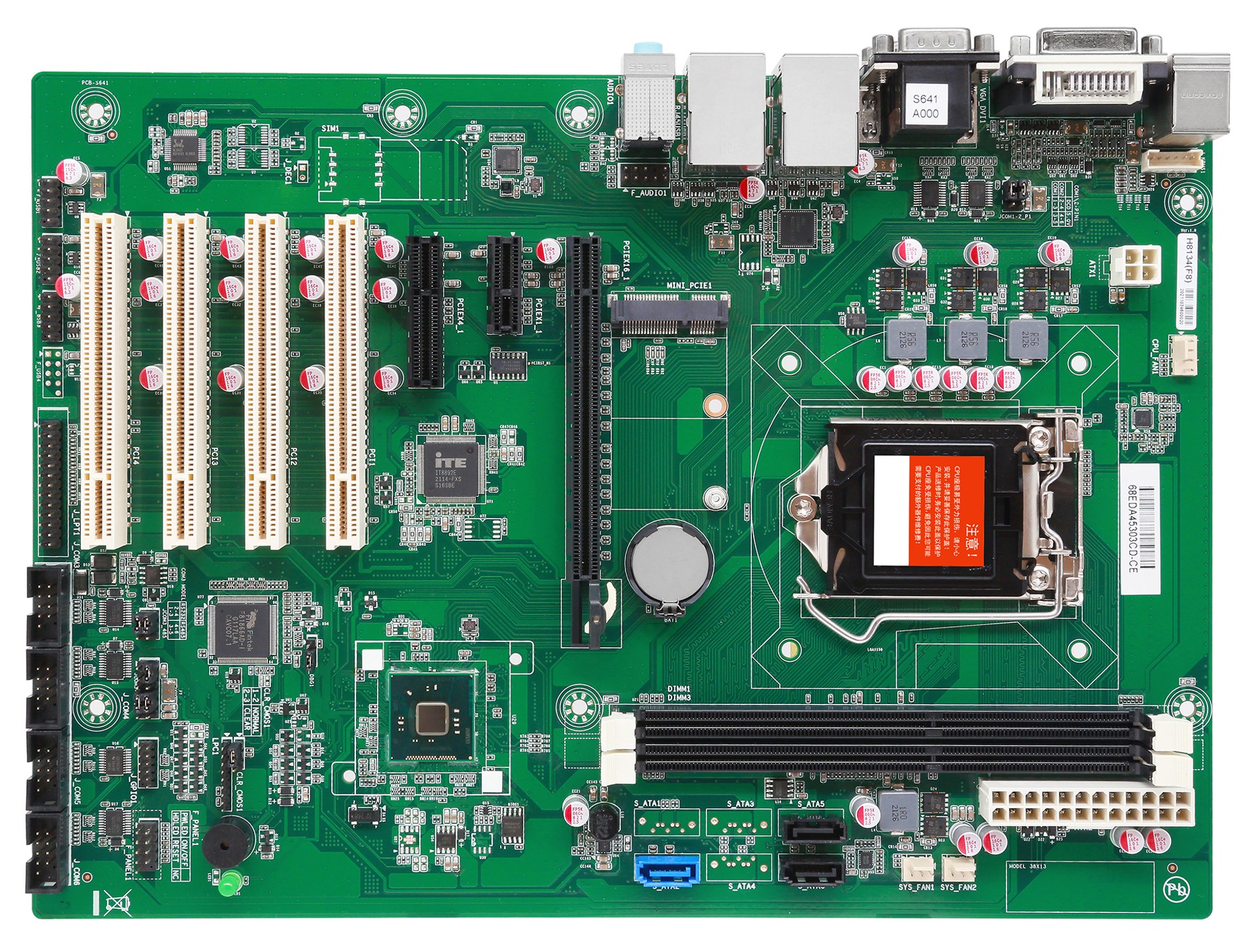

Basismodul: Darveen DMB-AH81
| Allgemein | ||||
| SKU / Artikelnummer | DMB-AH81 | |||
| Produktgrunddaten | ||||
| Hersteller | Darveen | |||
| System | ||||
| Prozessor | Serie | Intel Haswell | ||
| Sockel | LGA 1150 (H3) | |||
| Chipsatz | Intel H81 | |||
| Speicher | Aufbau | 240 Pin DIMM DDR3 | ||
| Memory Type | DDR3 | |||
| DIMM Type | Unbuffered DIMM | |||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 16 GB | |||
| BIOS | AMI UEFI BIOS | |||
| Grafik | ||||
| Bildschirme (Multidisplay) | 2 Displays | |||
| Erweiterung | ||||
| PCI | Anzahl | 4 St | ||
| PCI Schnittstellen | 4x PCI | |||
| PCIe x1 | x1 Signal | 1 St | ||
| PCIe x4 | x1 Signal | 1 St | ||
| PCIe x16 | x16 Signal | Anzahl | 1 St | |
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x PCIe x1, 1x PCIe x4, 1x PCIe x16, 1x Mini-PCIe | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC897 | |||
| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| DVI | DVI-D Signal | 1 St | ||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| PS/2 | mini-DIN-6 | 2 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| RS-422 / 485 | DB-9 | 1 St | ||
| USB | USB v2.0 | 2 St | ||
| USB v3.0 | 2 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 6 St | |
| PS/2 | Stiftleiste | 1 St | ||
| Parallel | Ports (2.54 mm Pitch) | 1 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Anschluss | 2.00 mm Pitch | ||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 2 St | ||
| S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), 24-Pin ATX | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 70°C | |||
| Abmaße | Formfaktor | ATX | ||
| Breite | 305 mm | |||
| Tiefe | 220 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
