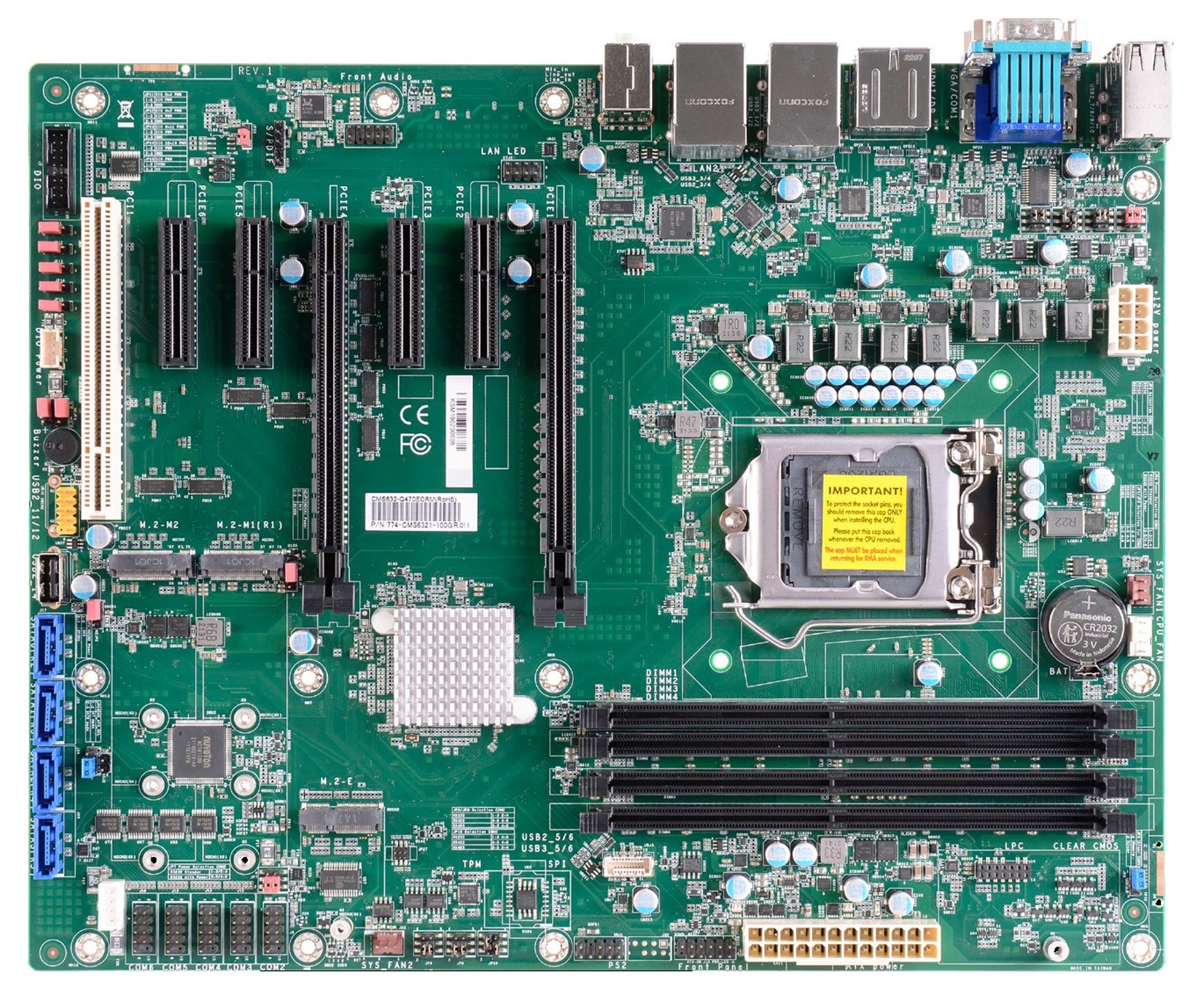

DFI CMS632

CMS632-Q470ECRM, CMS632-Q470ECRM_TPM, CMS632-W480ECRM, CMS632-W480ECRM_TPM

ATX Mainboards

PRODUKT-FEATURES

// ATX Industrie-Mainboards
// LGA 1200 (H5)
// [Intel Q470E | Intel W480E]
// 288 Pin DIMM DDR4
// 2 x G-LAN (Rückseite)
// 8 x USB (Rückseite)
// 5 x USB (intern)
// 5 x Seriell I/O
// Digital I/O (16-Bit)
// 1 x PCI
// 4 x PCIe x4
// 2 x PCIe x16
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI CMS632

Allgemein
SKU / ArtikelnummerCMS632CMS632-W480ECRM, 770-CMS6321-000G, CMS632-Q470ECRM, CMS632-Q470ECRM_TPM, CMS632-W480ECRM_TPM
Produktgrunddaten
HerstellerDFI
Produkt-ID770-CMS6321-000G, 770-CMS6321-100G, 770-CMS6321-200G, 770-CMS6321-300G
System
ProzessorSerieIntel Comet Lake
SockelLGA 1200 (H5)
Thermal Design Power (TDP)125 W
Lithographie14 nm
ChipsatzIntel Q470E, Intel W480E
SpeicherAufbau288 Pin DIMM DDR4
Memory TypeDDR4
Frequenz2666 / 2933 MHz
Steckplätze4 St
Maximaler Ausbau128 GB
ECCwird nicht unterstützt, wird unterstützt
BIOSAMI SPI 128 Mbit
I/O ControllerController 1I/O ControllerITE IT8893E
Grafik
ProzessorIntel HD Graphics Generation 9
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 4.5
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2160 bei 24 Hz
Version1.4b
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Dual ModeJa (DP++)
Erweiterung
PCIAnzahl1 St
PCI Schnittstellen1x PCI
PCIe x4Generation3
x4 Signal4 St
PCIe x16x8 SignalGeneration3
Anzahl2 St
PCIe Schnittstellen2x PCIe x16, 4x PCIe x4
M.2Slot 1Key IDM
InterfaceNVMe, Optane Memory, PCIe ×4 (Gen. 3), SATA III
Unterstütze Abmaße2242, 2260, 2280
Slot 2Key IDM
InterfaceNVMe, Optane Memory, PCIe ×4 (Gen. 3)
Unterstütze Abmaße2242, 2260, 2280
M.2 Key IDsM
StorageM.2
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version12.0
Netzwerk2x G-LAN

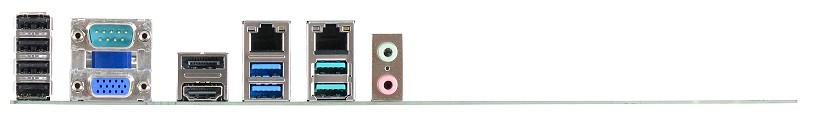

Externe I/O (Rückseite)
AnzeigeVGA1 St
HDMI1 St
DP++1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
SeriellRS-232 / 422 / 485DB-91 St
USBUSB v2.04 St
USB v3.2 (Gen 1)2 St
USB v3.2 (Gen 2)2 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)2 St
Ports (Typ-A-Buchse)1 St
USB v3.2Key-B-Header2 St
PS/2Stiftleiste1 St
SeriellRS-232Ports (2.54 mm Pitch)4 St
RS-232 / 422 / 485Ports (2.54 mm Pitch)1 St
Digital I/OBits16-Bit1 St
SMBus1 St
LPC1 St
AudioAnschluss2.00 mm Pitch
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)-, Infineon v2.0
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Stromaufnahme Maximal150 W
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows Server 2019wird unterstützt
Windows EmbeddedWindows 10 Enterprise IoT LTSB (2016)wird unterstützt
Windows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows, Windows Embedded
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb-5° bis 65°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
Lagerung5 bis 95%, nicht kondensierend
AbmaßeFormfaktorATX
Breite305 mm
Tiefe244 mm
Höhe38,9 mm
MTBFMTBF 25°C492.929 h
MTBF 45°C274.924 h
MTBF 60°C171.243 h
BerechnungsmodellTelcordia Issue 4
UmgebungGB, GC - Ground Benign, Controlled
Zertifikate / Konformitäten
CEJa
FCCClass BJa
Weitere Zertifikate / KonformitätenUKCA
RoHS konformJa
Lebenszyklus
Voraussichtlich bisQ2/2034
