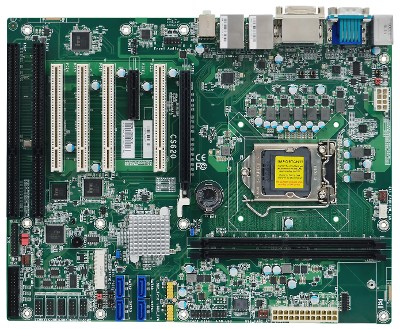

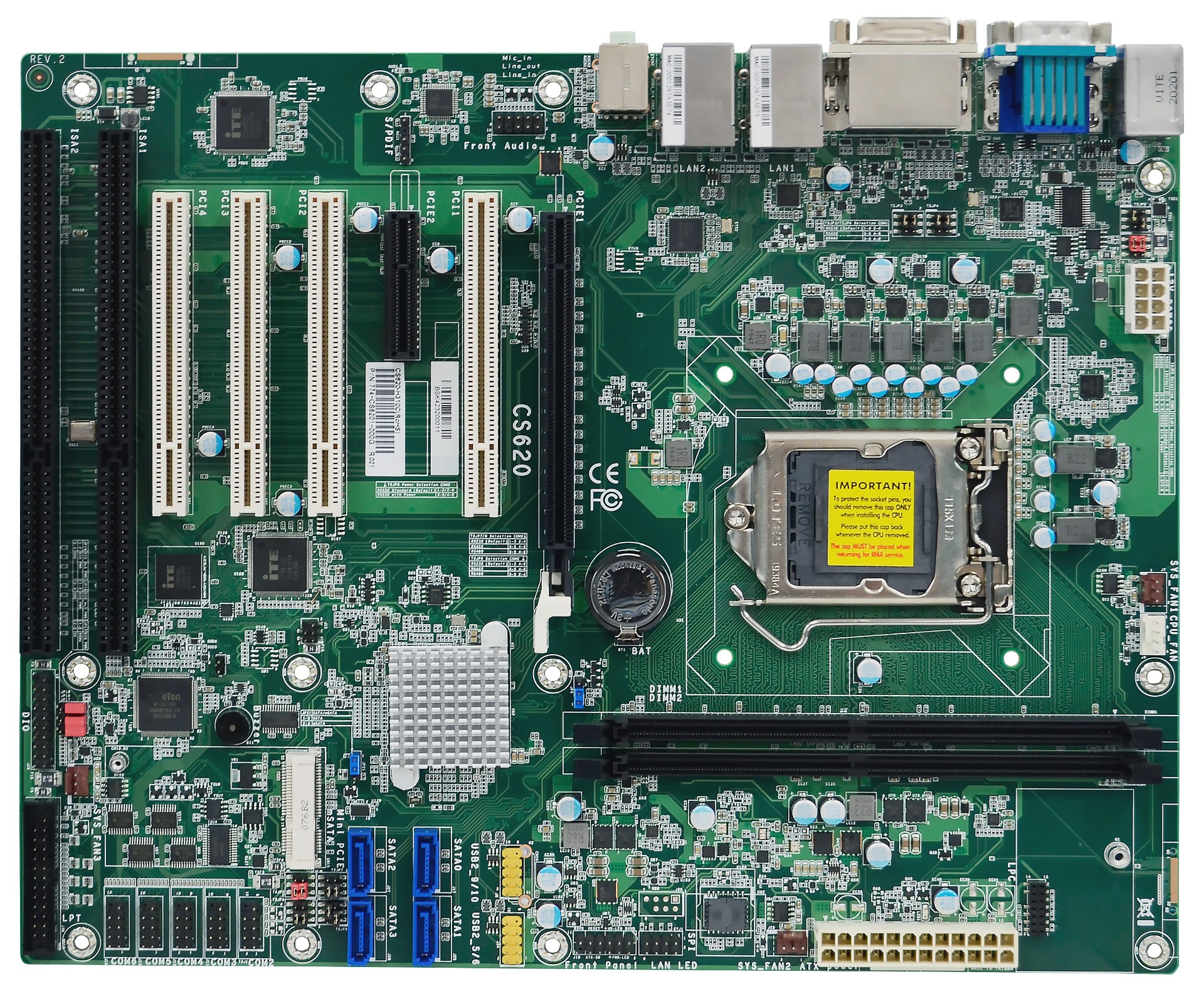

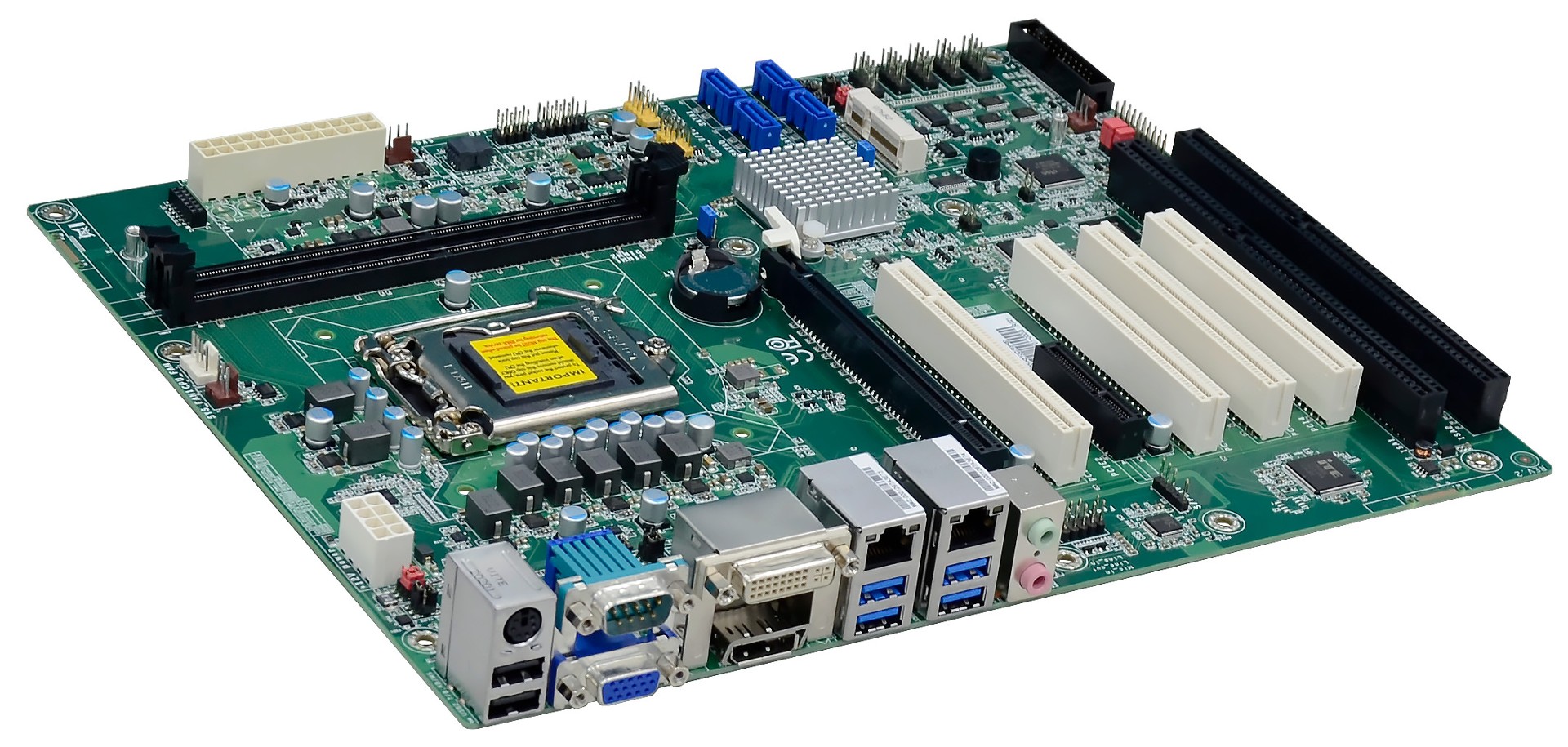

DFI CS620-H310

CS620-H310C, CS620-H310C_ISA, CS620-H310C_ISA_TPM, CS620-H310C_TPM

ATX Mainboards

PRODUKT-FEATURES

// ATX Industrie-Mainboards
// LGA 1151 (H4)
// Intel H310
// 288 Pin DIMM DDR4
// 2 x G-LAN (Rückseite)
// 6 x USB (Rückseite)
// 4 x USB (intern)
// 5 x Seriell I/O
// Digital I/O (8-Bit)
// 4 x PCI
// 1 x PCIe x4
// 1 x PCIe x16
// 1 x Mini-PCIe
// [0 | 2] x ISA
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI CS620-H310

Allgemein
SKU / ArtikelnummerCS620-H310CS620-H310C, CS620-H310C_ISA, CS620-H310C_ISA_TPM, CS620-H310C_TPM
Produktgrunddaten
HerstellerDFI
Produkt-ID770-CS6201-000G, 770-CS6201-100G, 770-CS6201-200G, 770-CS6201-300G
System
ProzessorSerieIntel Coffee Lake
SockelLGA 1151 (H4)
Thermal Design Power (TDP)95 W
ChipsatzIntel H310
SpeicherAufbau288 Pin DIMM DDR4
Memory TypeDDR4
Frequenz2400 / 2666 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
BIOSAMI SPI 128 Mbit
Grafik
ProzessorIntel HD Graphics Generation 9
LeistungsmerkmalUnterstützungDirectX 12, OpenGL 2.1, OpenGL 5.0
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)2 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Dual ModeJa (DP++)
Erweiterung
PCIAnzahl4 St
PCI Schnittstellen4x PCI
PCIe x4Generation2
x1 Signal1 St
PCIe x16x16 SignalGeneration3
Anzahl1 St
Mini-PCIeVolle BautiefeAnzahl1 St
mSATA UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe, 1x PCIe x4, 1x PCIe x16
ISA2 St, -
StoragemSATA
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I219V PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

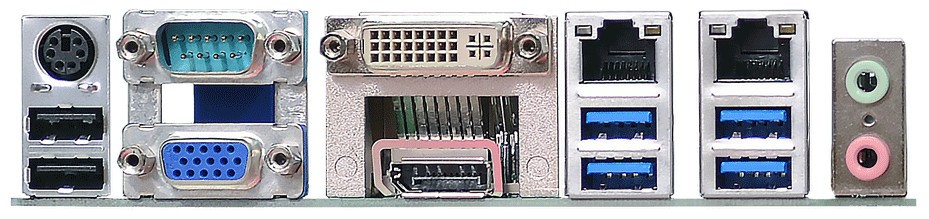

Externe I/O (Rückseite)
AnzeigeVGA1 St
DVIDVI-D Signal1 St
DP++1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
PS/2mini-DIN-61 St
SeriellRS-232 / 422 / 485DB-91 St
USBUSB v2.02 St
USB v3.1 Gen. 14 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
SeriellRS-232Ports (2.54 mm Pitch)4 St
RS-232 / 422 / 485Ports (2.54 mm Pitch)1 St
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
AudioAnschluss2.00 mm Pitch
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)-, dTPM 2.0 (Hardware)
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)wird unterstützt
Unterstützte BSWindows Embedded
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb-5° bis 65°C
Lagerung-30° bis 60°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorATX
Breite244 mm
Tiefe305 mm
Höhe38,6 mm
MTBFMTBF 25°C553.534 h
BerechnungsmodellTelcordia Issue 4
UmgebungGB, GC - Ground Benign, Controlled
Zertifikate / Konformitäten
CEJa
FCCClass BJa
Weitere Zertifikate / KonformitätenUKCA
RoHS konformJa
Lebenszyklus
ProduktionsstartQ3/2020
Voraussichtlich bisQ4/2033
Herstellergarantie
Herstellergarantie3 Jahre
