ATX Mainboards
Produkt ist EOL (End Of Life)!
// ATX Industrie-Mainboards
// LGA 1150 (H3)
// Intel H81
// 240 Pin DIMM DDR3
// 1 x VGA
// 1 x HDMI
// 2 x G-LAN
// 4 x USB
// 5 x USB (internal)
// 8 x Seriell I/O
// Digital I/O (8-Bit)
// 4 x PCI
// 1 x PCIe x16
// Power Supply ATX
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

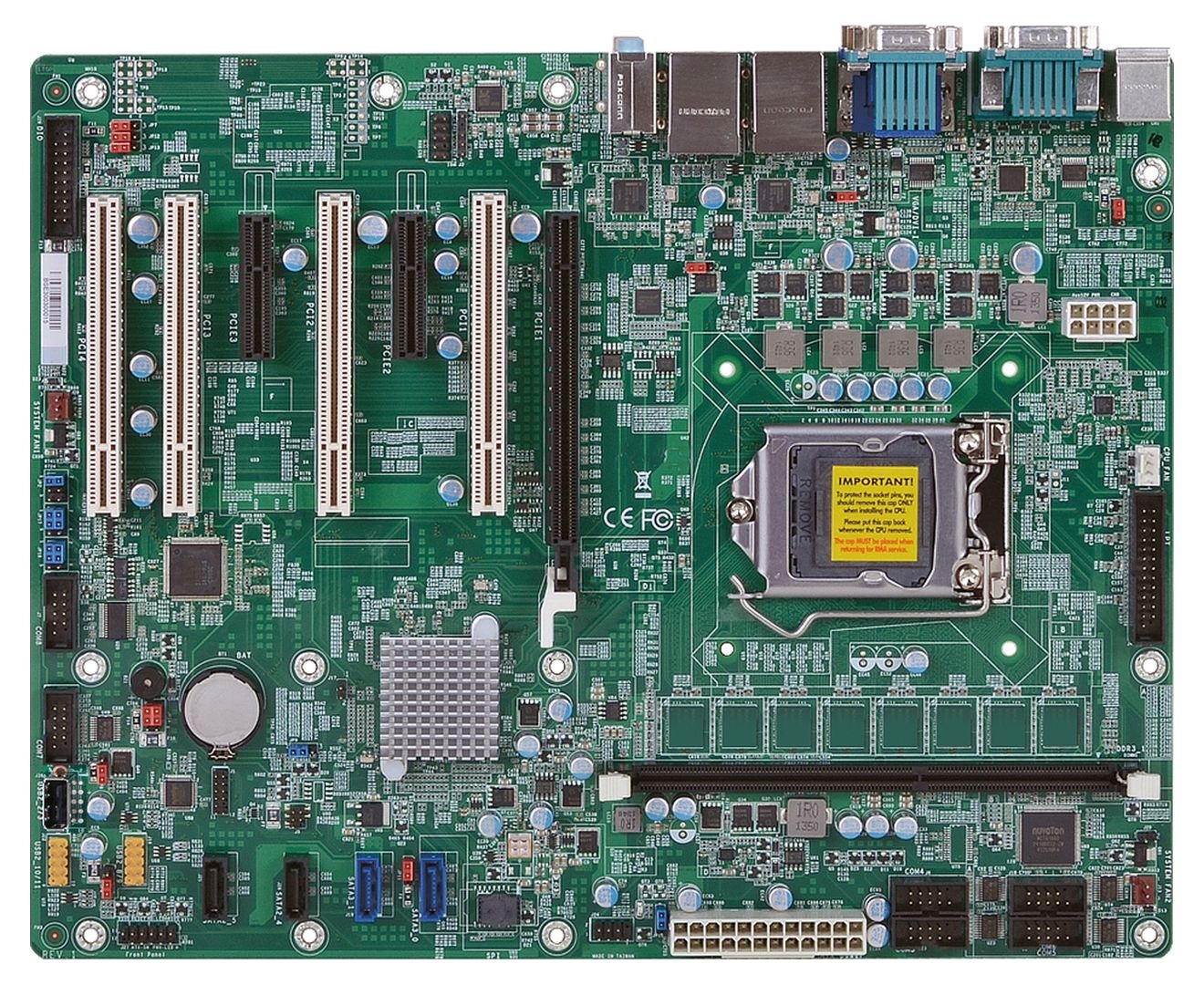

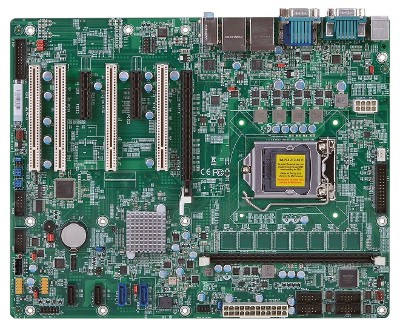

Basismodul: DFI HD636-H81CS
| Allgemein | ||||
| SKU / Artikelnummer | HD636-H81CS | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 934-HD6361-0A0G | |||
| System | ||||
| Prozessor | Serie | Intel Haswell | ||
| Sockel | LGA 1150 (H3) | |||
| Chipsatz | Intel H81 | |||
| Speicher | Aufbau | 240 Pin DIMM DDR3 | ||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 8 GB | |||
| BIOS | AMI UEFI 64 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6106D | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2304 bei 24 Hz | ||
| Erweiterung | ||||
| PCI | Version | 2.3 | ||
| Anzahl | 4 St | |||
| PCI Schnittstellen | 4x PCI | |||
| PCIe x4 | Generation | 2 | ||
| x2 Signal | 2 St | |||
| PCIe x16 | x16 Signal | Generation | 2 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 2x PCIe x4, 1x PCIe x16 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel 82574L (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

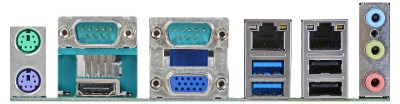

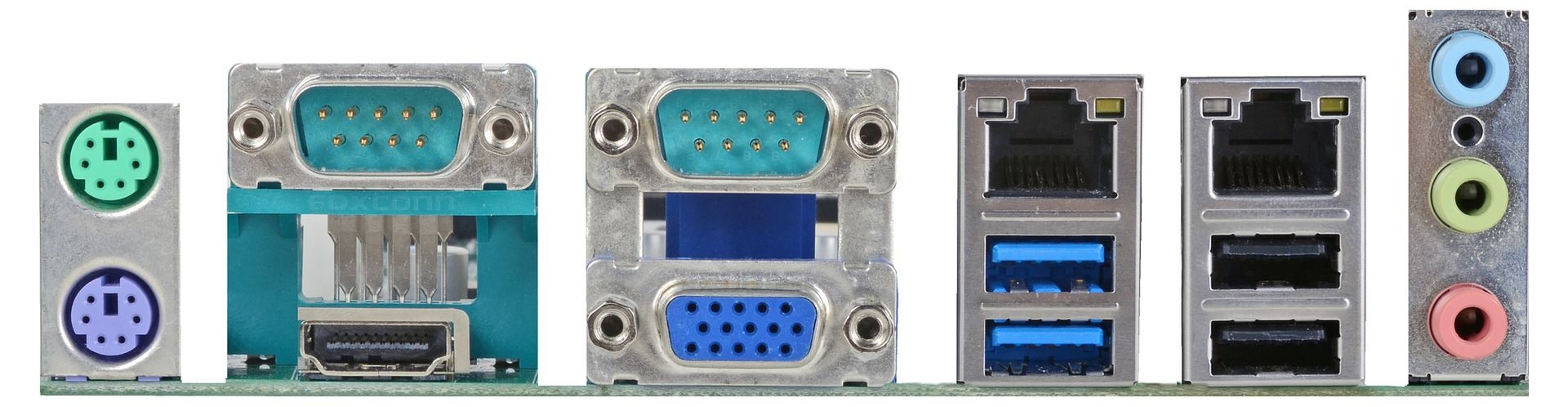

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 2 St | ||
| USB v3.0 | 2 St | |||
| Seriell | RS-232 | DB-9 | 2 St | |
| PS/2 | mini-DIN-6 | 2 St | ||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| Ports (Typ-A-Buchse) | 1 St | |||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 5 St | |
| RS-232 / 422 / 485 | Ports (2.54 mm Pitch) | 1 St | ||
| Parallel | Ports (2.54 mm Pitch) | 1 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| S/PDIF | verfügbar | |||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 2 St | ||
| S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows XP (32/64-bit) | wird teilweise unterstützt | ||
| Windows 7 (32/64-bit) | wird unterstützt | |||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 85°C | |||
| Relative Luftfeuchtigkeit | Lagerung | 5 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | ATX | ||
| Breite | 244 mm | |||
| Tiefe | 305 mm | |||
| MTBF | MTBF 25°C | 458,653 h | ||
| MTBF 45°C | 269,481 h | |||
| Berechnungsmodell | Telcordia Issue 2, Method I Case 3 | |||
| Umgebung | GB, GC – Ground Benign, Controlled | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q1/2015 | |||
| Voraussichtlich bis | Q4/2019 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
