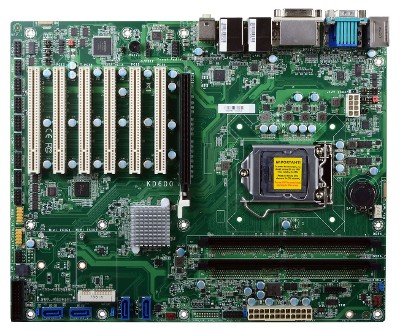

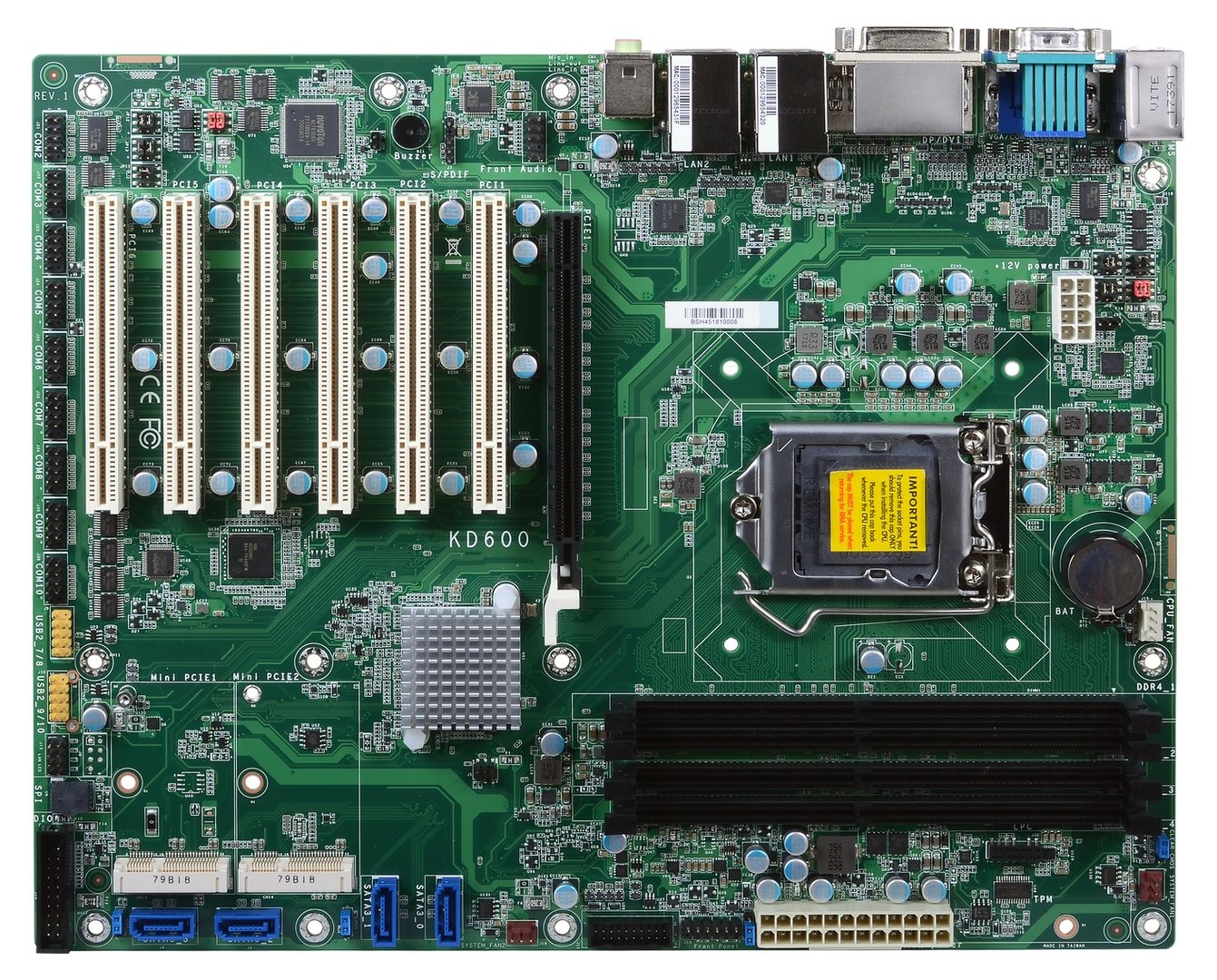

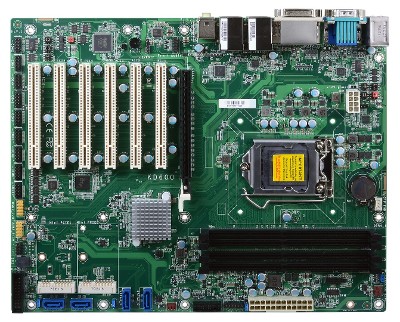

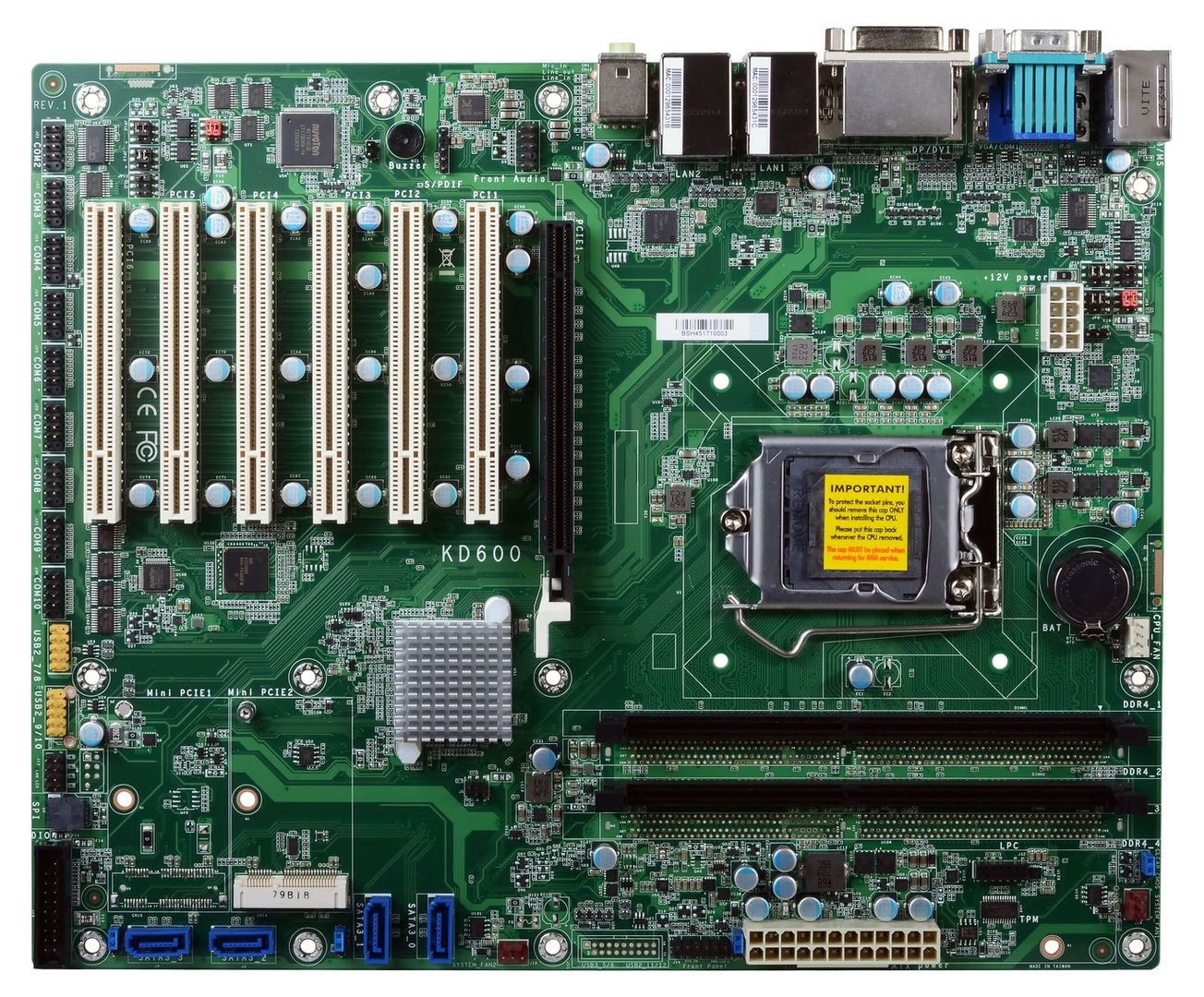

DFI KD600

KD600-H110, KD600-H110-TPM1.2, KD600-H110-TPM20, KD600-Q170, KD600-Q170-TPM1.2, KD600-Q170-TPM20

ATX Mainboards

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// ATX Industrie-Mainboards
// LGA 1151 (H4)
// [Intel H110 | Intel Q170]
// 288 Pin DIMM DDR4
// LVDS
// 2 x G-LAN (Rückseite)
// 6 x USB (Rückseite)
// [4 | 6] x USB (intern)
// 9 x Seriell I/O
// Digital I/O (8-Bit)
// 6 x PCI
// 1 x PCIe x16
// [0 | 1] x Mini-PCIe
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI KD600

Allgemein
SKU / ArtikelnummerKD600KD600-H110, 770-KD6002-000G, KD600-H110-TPM1.2, 770-KD6002-300G, KD600-H110-TPM20, 770-KD6002-200G, KD600-Q170, 770-KD6002-100G, KD600-Q170-TPM1.2, 770-KD6002-500G, KD600-Q170-TPM20, 770-KD6002-400G
Produktgrunddaten
HerstellerDFI
System
ProzessorSerieIntel Skylake / Kaby Lake
SockelLGA 1151 (H4)
Thermal Design Power (TDP)95 W
ChipsatzIntel H110, Intel Q170
SpeicherAufbau288 Pin DIMM DDR4
Frequenz2133 / 2400 MHz
Steckplätze2 St, 4 St
Maximaler Ausbau32 GB, 64 GB
BIOSInsyde SPI 128 Mbit
Grafik
ProzessorIntel HD Graphics Generation 9
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 5.0
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)2 Displays, 3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz, -
DDI (Digital Display Interfaces)DP++Maximale Auflösung4096 x 2160 bei 60 Hz
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
Erweiterung
PCIAnzahl6 St
PCI Schnittstellen6x PCI
PCIe x16x16 SignalAnzahl1 St
Mini-PCIeVolle BautiefeAnzahl1 St, -
mSATA Unterstützung-, Ja
PCIe Schnittstellen1x Mini-PCIe, 1x PCIe x16
StoragemSATA
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version12.0, -
Netzwerk2x G-LAN

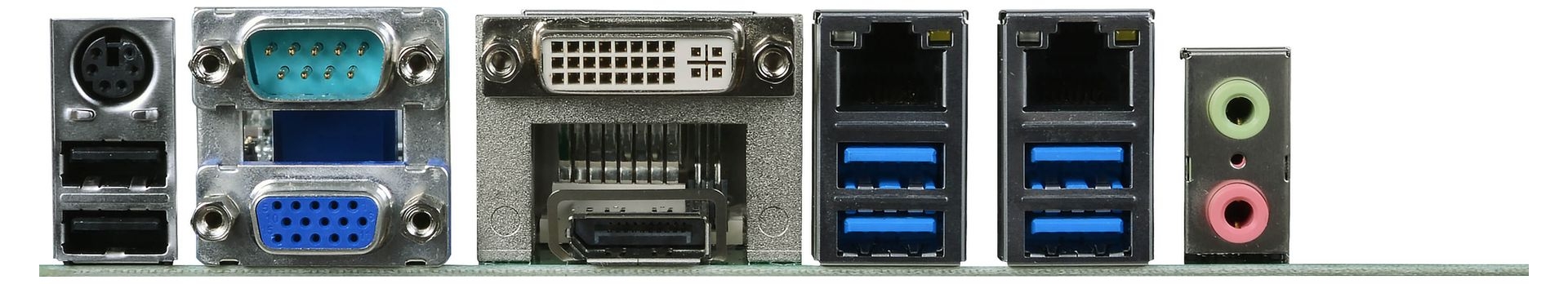

Externe I/O (Rückseite)
AnzeigeVGA1 St
DVIDVI-D Signal1 St
DP++1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
PS/2mini-DIN-61 St
SeriellRS-232 / 422 / 485DB-91 St
USBUSB v2.02 St
USB v3.04 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)4 St
USB v3.0Ports (2.00 mm Pitch)2 St, -
SeriellRS-232Ports (2.54 mm Pitch)8 St
RS-232 / 422 / 485Ports (2.54 mm Pitch)1 St
AnzeigeLVDS-, Dual Channel
LVDS Anschlüsse1 St, -
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
AudioAnschluss2.00 mm Pitch
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
S-ATA R3.0 (Interface)1 St
Raid UnterstützungRAID 0/1/5/10-, wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)-, v1.2, v2.0
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-30° bis 60°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorATX
Breite305 mm
Tiefe244 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ4/2018
Voraussichtlich bisQ2/2031
Herstellergarantie
Herstellergarantie2 Jahre
