ATX Mainboards
// ATX Industrie-Mainboards
// LGA 1700 (H6)
// [Intel Q670E | Intel R680E]
// 288 Pin DIMM DDR5
// [2 | 4] x G-LAN (Back side)
// 8 x USB (Back side)
// [3 | 4] x USB (internal)
// 6 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCI
// 4 x PCIe x4
// 2 x PCIe x16
// Power Supply ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

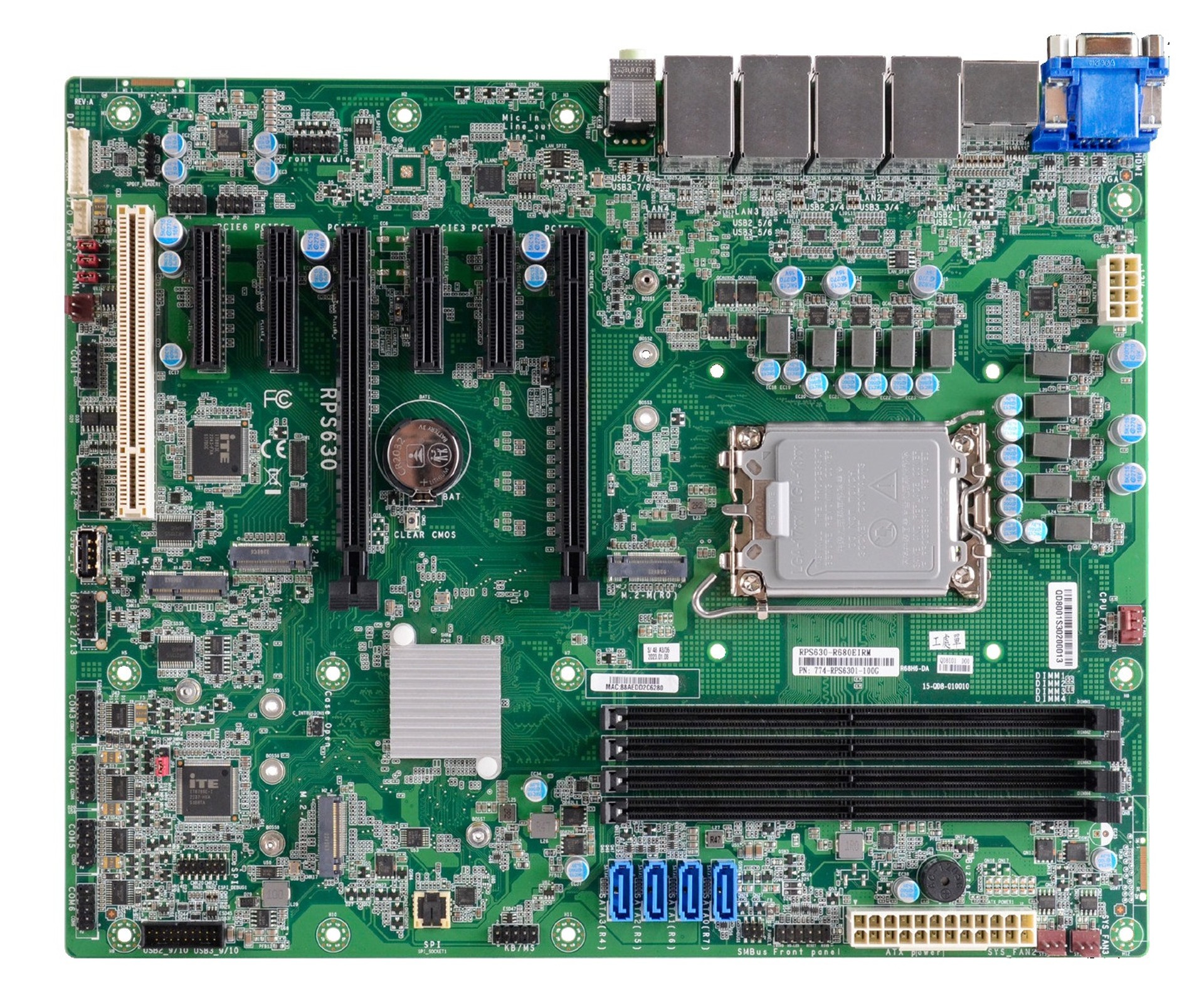

Basismodul: DFI RPS630
Allgemein | ||||
SKU / Artikelnummer | RPS630 | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
Produkt-ID | 770-RPS6301-000G, 770-RPS6301-100G | |||
System | ||||
Prozessor | Vertikales Segment | Desktop | ||
Serie | Intel Alder Lake / Raptor Lake | |||
Sockel | LGA 1700 (H6) | |||
Thermal Design Power (TDP) | 125 W | |||
Chipsatz | Intel Q670E, Intel R680E | |||
Speicher | Aufbau | 288 Pin DIMM DDR5 | ||
Memory Type | DDR5 | |||
DIMM Type | Unbuffered DIMM | |||
Frequenz | 4800 MHz | |||
Steckplätze | 4 St | |||
Maximaler Ausbau | 192 GB | |||
ECC | wird nicht unterstützt, wird unterstützt | |||
BIOS | AMI SPI 256 Mbit | |||
I/O Controller | Controller 1 | I/O Controller | ITE IT8893E | |
Grafik | ||||
Prozessor | Intel UHD Graphics | |||
Bildschirme (Multidisplay) | 4 Displays | |||
VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
Version | 2.0a | |||
Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
Dual Mode | Ja (DP++) | |||
Erweiterung | ||||
PCI | Version | 3.0 | ||
Anzahl | 1 St | |||
PCI Schnittstellen | 1x PCI | |||
PCIe x4 | Generation | 4 | ||
x4 Signal | 4 St | |||
PCIe x16 | x8 Signal | Generation | 4 | |
Anzahl | 2 St | |||
PCIe Schnittstellen | 2x PCIe x16, 4x PCIe x4 | |||
M.2 | Slot 1 | Key ID | E | |
Unterstütze Abmaße | 2230 | |||
Slot 2 | Key ID | A | ||
Interface | OOB | |||
Unterstütze Abmaße | 2230 | |||
Slot 3 | Key ID | M | ||
Interface | NVMe, PCIe ×4, SATA III | |||
Unterstütze Abmaße | 2280 | |||
Slot 4 | Key ID | M | ||
Interface | PCIe ×4 | |||
Unterstütze Abmaße | 2280 | |||
M.2 Key IDs | E, M | |||
Storage | M.2 | |||
Audio | ||||
Chipsatz | Realtek ALC888S-VD2-GR | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | -, Intel I210AT PCIe (10/100/1000 Mbps) | ||
Anzahl | 1 St, - | |||
Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | ||
Anzahl | 1 St, 2 St | |||
Netzwerk | 1x G-LAN | |||

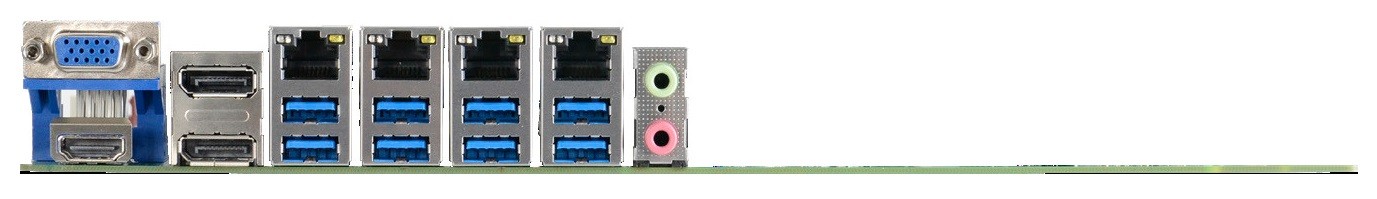

Externe I/O (Rückseite) | ||||
Anzeige | VGA | 1 St | ||
HDMI | 1 St | |||
DP++ | 2 St | |||
Audio | Line-Out | 1 St | ||
Mic-In | 1 St | |||
Ethernet | RJ-45 | 2 St, 4 St | ||
USB | USB v3.2 (Gen 1) | 4 St | ||
USB v3.2 (Gen 2) | 4 St | |||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St, - | |
Ports (Typ-A-Buchse) | 1 St, - | |||
USB v3.2 | Key-A Header (20-Pin) | 2 St | ||
PS/2 | Stiftleiste | 1 St | ||
Seriell | RS-232 | Ports (2.54 mm Pitch) | 4 St | |
RS-232 / 422 / 485 | Ports (2.54 mm Pitch) | 2 St | ||
Digital I/O | Bits | 4-Bit | 1 St | |
8-Bit | 1 St | |||
SMBus | 1 St | |||
Serial Peripheral Interface (SPI) | 1 St | |||
Audio | Anschluss | 2.00 mm Pitch | ||
S/PDIF | verfügbar | |||
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
RAID Unterstützung | RAID 0/1/5/10 | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | dTPM 2.0 (Hardware) | |||
Stromversorgung | ||||
Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC), 24-Pin ATX | |
Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), 24-Pin ATX | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
Betriebssysteme / Software | ||||
Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
Windows 11 IoT | wird unterstützt | |||
Linux | Distribution | Linux | ||
Unterstützte BS | Linux, Windows Embedded | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -5° bis 65°C | ||
Lagerung | -30° bis 60°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Lagerung | 5 bis 95%, nicht kondensierend | |||
Abmaße | Formfaktor | ATX | ||
Breite | 305 mm | |||
Tiefe | 244 mm | |||
Höhe | 38,9 mm | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
UL | Ja | |||
FCC | Class B | Ja | ||
Weitere Zertifikate / Konformitäten | KC, UKCA | |||
RoHS konform | Ja |
