ATX Mainboards
// ATX Industrie-Mainboards
// LGA 1151 (H4)
// Intel H110
// 240 Pin DIMM DDR3L
// 2 x G-LAN (Back side)
// 6 x USB (Back side)
// 4 x USB (internal)
// 5 x Seriell I/O
// Digital I/O (8-Bit)
// 5 x PCI
// 1 x PCIe x4
// 1 x PCIe x16
// Power Supply ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

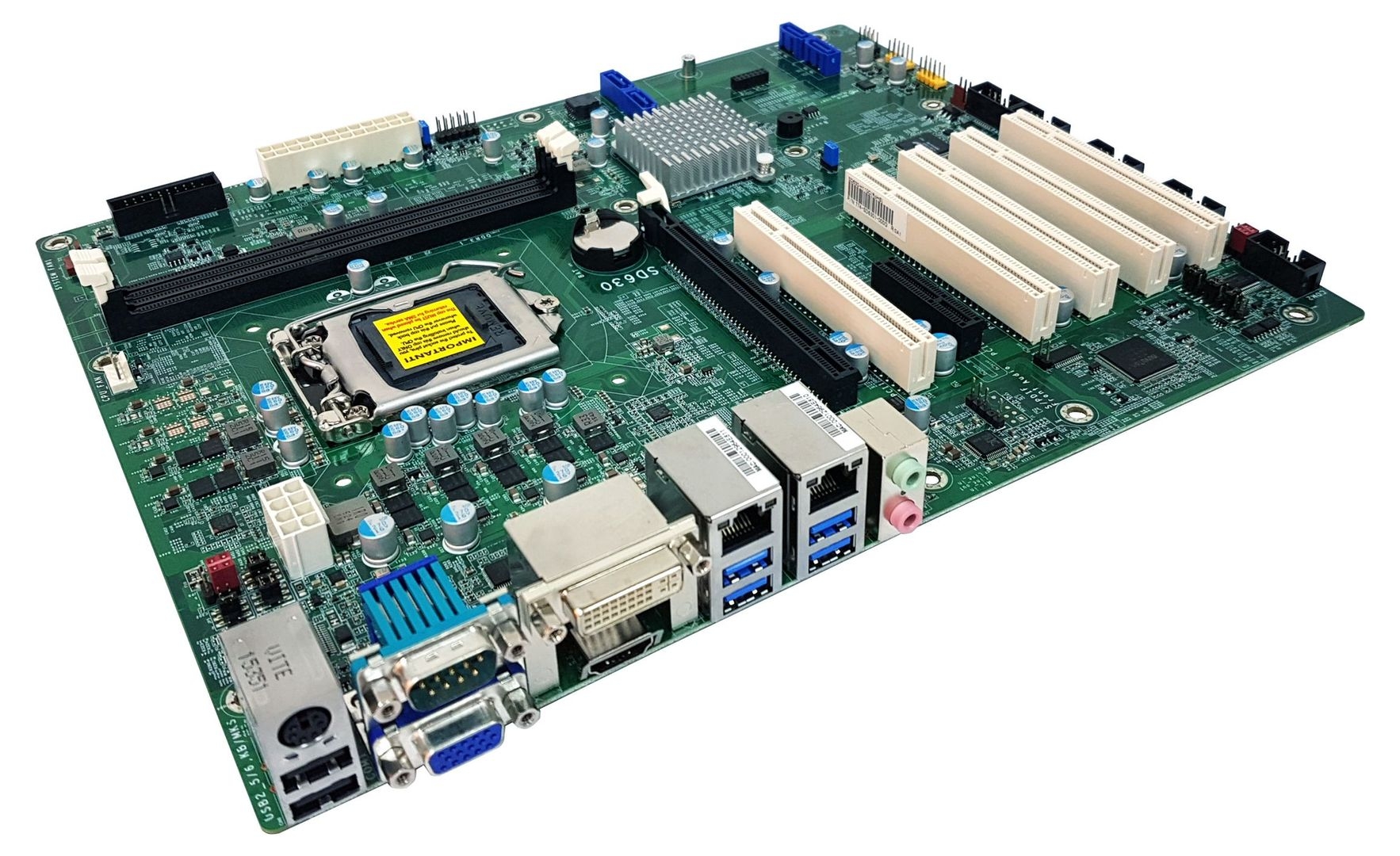

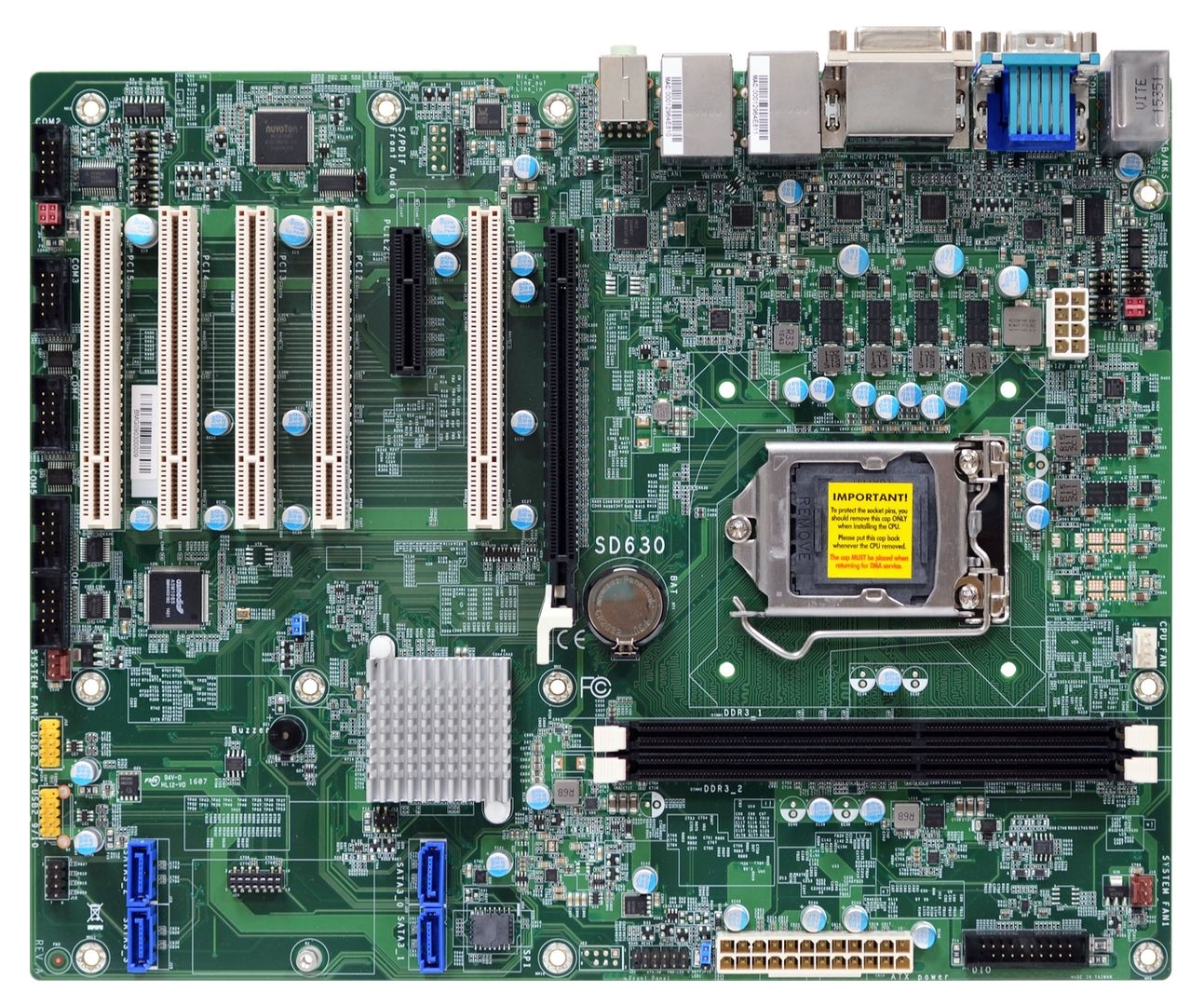

Basismodul: DFI SD630-H110
| Allgemein | ||||
| SKU / Artikelnummer | SD630-H110 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-SD6304-000G, 770-SD6304-100G | |||
| System | ||||
| Prozessor | Serie | Intel Skylake / Kaby Lake | ||
| Sockel | LGA 1151 (H4) | |||
| Thermal Design Power (TDP) | 95 W | |||
| Chipsatz | Intel H110 | |||
| Speicher | Aufbau | 240 Pin DIMM DDR3L | ||
| Memory Type | DDR3 | |||
| DIMM Datarate | 1600 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 16 GB | |||
| BIOS | Insyde SPI 128 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6106D | |
| Grafik | ||||
| Prozessor | Intel HD Graphics Generation 9 | |||
| Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 5.0 | ||
| HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
| HW Encode | AVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9 | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
| Erweiterung | ||||
| PCI | Anzahl | 5 St | ||
| PCI Schnittstellen | 5x PCI | |||
| PCIe x4 | Generation | 2 | ||
| x4 Signal | 1 St | |||
| PCIe x16 | x16 Signal | Generation | 3 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x4, 1x PCIe x16 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I219V PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| DVI | DVI-D Signal | 1 St | ||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| PS/2 | mini-DIN-6 | 1 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| USB | USB v2.0 | 2 St | ||
| USB v3.0 | 4 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 4 St | |
| RS-232 / 422 / 485 | Ports (2.54 mm Pitch) | 1 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| Audio | S/PDIF | verfügbar | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | -, v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Linux | Distribution | Ubuntu 16.04 | ||
| Unterstützte BS | Linux, Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -30° bis 60°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | ATX | ||
| Breite | 244 mm | |||
| Tiefe | 305 mm | |||
| Höhe | 37,5 mm | |||
| MTBF | MTBF 25°C | 398,776 h | ||
| MTBF 45°C | 231,301 h | |||
| MTBF 60°C | 147,462 h | |||
| Berechnungsmodell | Telcordia Issue 2, Method Case 3 | |||
| Umgebung | GB, GC – Ground Benign, Controlled | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q4/2016 | |||
| Voraussichtlich bis | Q2/2031 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
