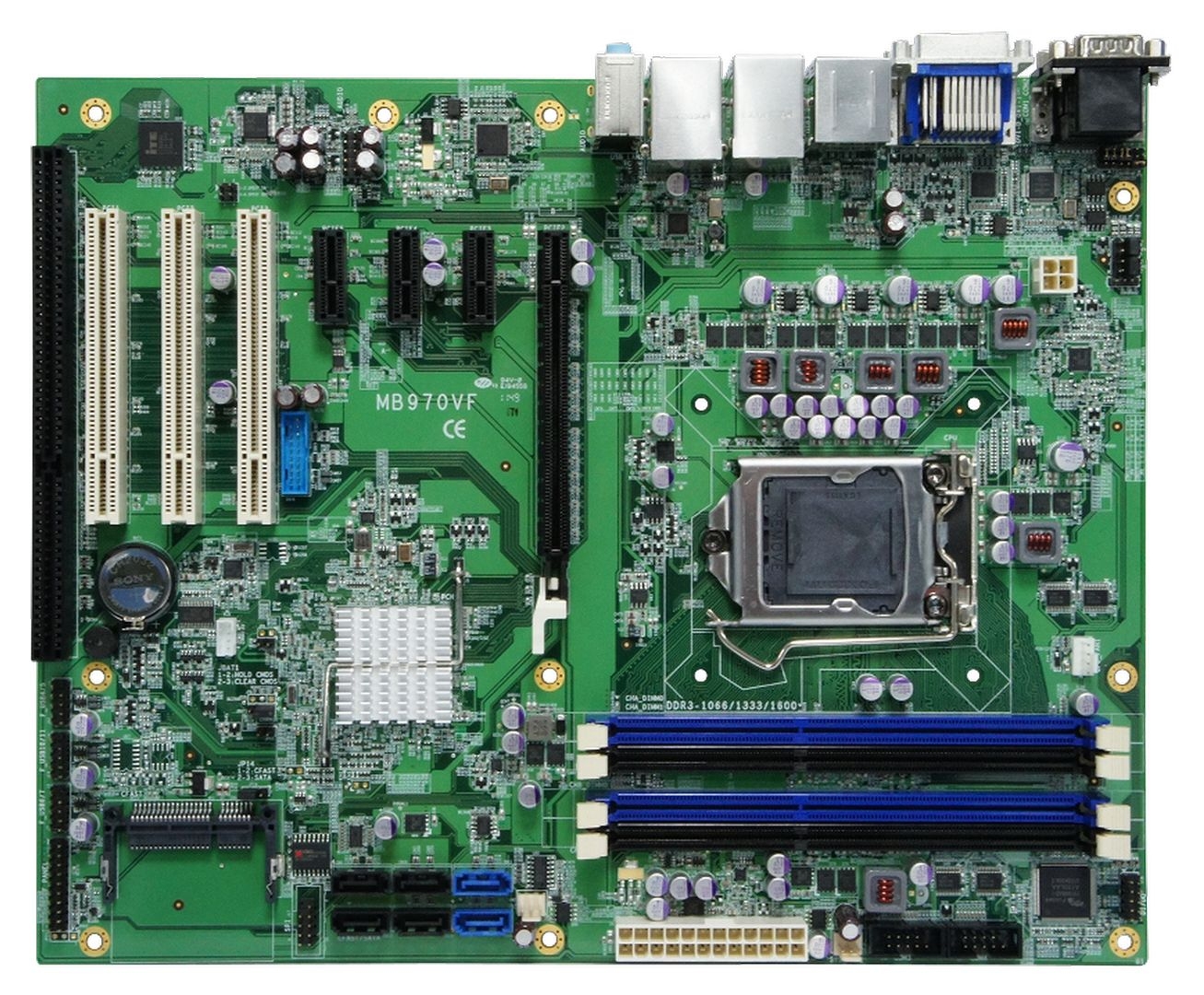

IBASE MB970

MB970F, MB970VF

ATX Mainboards

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// ATX Industrie-Mainboards
// LGA 1155 (H2)
// [Intel B75 | Intel Q77]
// 240 Pin DIMM DDR3
// 1 x DVI-D
// 1 x DVI-I
// 2 x G-LAN
// 6 x USB
// [6 | 8] x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 3 x PCI
// 3 x PCIe x1
// 1 x PCIe x16
// 1 x ISA
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: IBASE MB970

Allgemein
SKU / ArtikelnummerMB970MB970F, MB970VF
Produktgrunddaten
HerstellerIBASE
System
ProzessorSerieIntel Panther Point
SockelLGA 1155 (H2)
ChipsatzIntel B75, Intel Q77
SpeicherAufbau240 Pin DIMM DDR3
Steckplätze4 St
Maximaler Ausbau32 GB
ECCwird nicht unterstützt
BIOSAMI UEFI 64 Mbit SPI
I/O ControllerController 1I/O ControllerFintek F81846AD-I
Grafik
ProzessorIntel HD Graphics
LeistungsmerkmalUnterstützungOpenGL 3.1
Erweiterung
PCIAnzahl3 St
PCI Schnittstellen3x PCI
PCIe x1x1 Signal3 St
PCIe x16x16 SignalAnzahl1 St
PCIe Schnittstellen1x PCIe x16, 3x PCIe x1
ISA1 St
StorageCFast
Audio
ChipsatzRealtek ALC892
Netzwerk
G-LANControllerChipsatzIntel 82583V (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel 82579LM (10/100/1000 Mbps), Intel 82579V (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version8.0
Netzwerk2x G-LAN

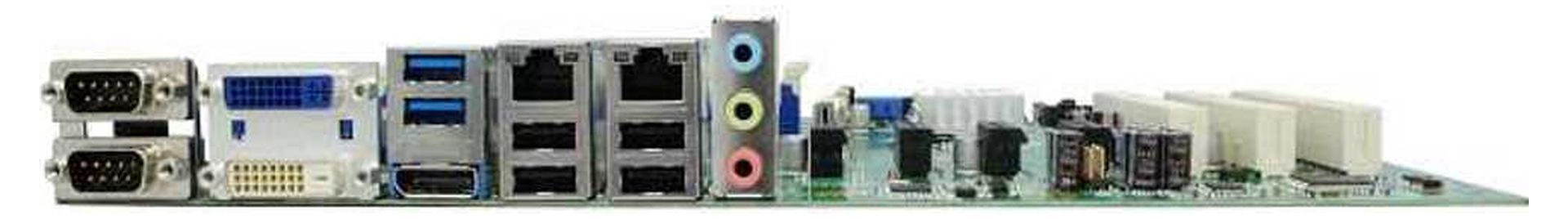

Externe I/O
EthernetRJ-452 St
USBUSB v2.04 St
USB v3.02 St
SeriellRS-232DB-91 St
RS-232 / 422 / 485DB-91 St
AnzeigeDVIDVI-D Signal1 St
DVI-I Signal1 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)4 St, 6 St
USB v3.0Ports (2.00 mm Pitch)2 St
SeriellRS-232Ports (2.00 mm Pitch)2 St
Digital I/OBits8-Bit1 St
AudioLine-Out1 St
Mic-In1 St
Serial-ATAS-ATA R2.0 (3 Gbit/s, 300 MB/s)4 St, 5 St
S-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St, 2 St
Raid UnterstützungRAID 0/1/5/10-, wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)-, Nuvoton WPCT210AA0WX
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 4-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows XP (32/64-bit)wird unterstützt
Windows 7 (32/64-bit)wird unterstützt
Windows 8 (32-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Windows 8.1 (32-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Unterstützte BSWindows
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 80°C
Relative LuftfeuchtigkeitBetrieb0 bis 90%, nicht kondensierend
AbmaßeFormfaktorATX
Breite244 mm
Tiefe305 mm
Zertifikate / Konformitäten
CEJa
RoHS konformJa
Lebenszyklus
Voraussichtlich bisQ2, 2020
Herstellergarantie
Herstellergarantie2 Jahre
