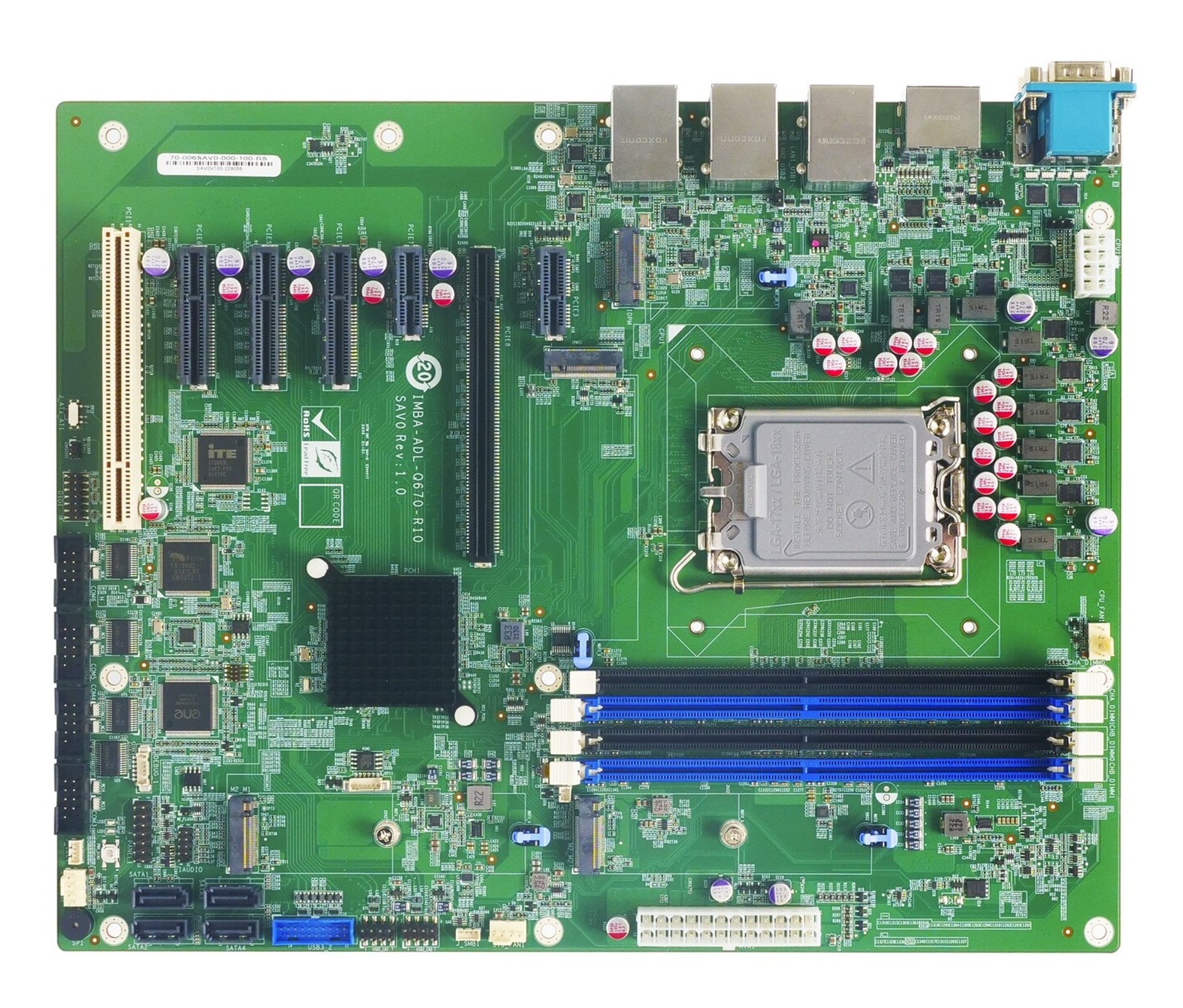

IEI IMBA-ADL-Q670

ATX Mainboards

PRODUKT-FEATURES

// ATX Industrie-Mainboards
// LGA 1700 (H6)
// Intel Q670
// 288 Pin DIMM DDR4
// 3 x G-LAN (Rückseite)
// 6 x USB (Rückseite)
// 6 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (12-Bit)
// 1 x PCI
// 2 x PCIe x1
// 3 x PCIe x4
// 1 x PCIe x16
// Stromversorgung ATX

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: IEI IMBA-ADL-Q670

Allgemein
SKU / ArtikelnummerIMBA-ADL-Q670
Produktgrunddaten
HerstellerIEI
System
ProzessorSerieIntel Alder Lake / Raptor Lake
SockelLGA 1700 (H6)
Thermal Design Power (TDP)125 W
ChipsatzIntel Q670
SpeicherAufbau288 Pin DIMM DDR4
Memory TypeDDR4
Frequenz3200 MHz
Steckplätze4 St
Maximaler Ausbau128 GB
Intel vPro PlattformqualifizierungJa
Grafik
Bildschirme (Multidisplay)3 Displays
HDMIMaximale Auflösung4096 x 2304 bei 30 Hz
Version1.4
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Version1.4a
Erweiterung
PCIAnzahl1 St
PCI Schnittstellen1x PCI
PCIe x1Generation3
x1 Signal2 St
PCIe x4Generation4
x4 Signal3 St
PCIe x16x16 SignalGeneration4
Anzahl1 St
PCIe Schnittstellen2x PCIe x1, 3x PCIe x4, 1x PCIe x16
M.2Slot 1Key IDM
InterfaceNVMe, PCIe ×4 (Gen. 3)
Unterstütze Abmaße2242, 2280
Slot 2Key IDM
InterfaceNVMe, PCIe ×2 (Gen. 3)
Unterstütze Abmaße2242, 2280
M.2 Key IDsM
StorageM.2
Audio
ChipsatzUnterstützt High Definition Audio Schnittstelle
Netzwerk
G-LANControllerChipsatzIntel I225V PCIe (10/100/1000/2500 Mbps)
Anzahl2 St
Netzwerk2x G-LAN

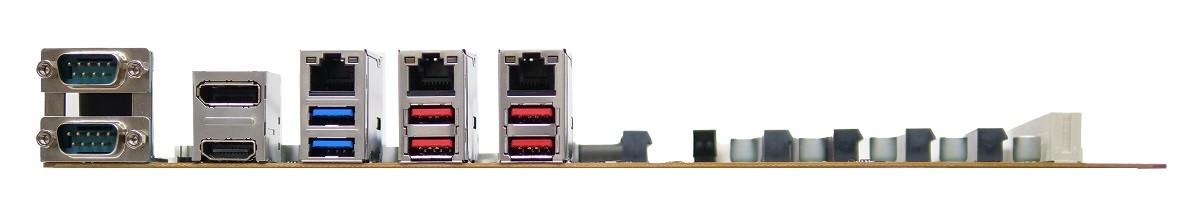

Externe I/O (Rückseite)
AnzeigeHDMI1 St
Displayport1 St
EthernetRJ-452 St
RJ-45 mit OOB1 St
SeriellRS-232 / 422 / 485DB-92 St
USBUSB v3.2 (Gen 1)2 St
USB v3.2 (Gen 2)4 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
USB v3.2Key-A Header (20-Pin)2 St
SeriellRS-232Ports (2.54 mm Pitch)4 St
Digital I/OBits12-Bit1 St
SMBus1 St
I²C1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Intel PTT (wie TPM 2.0)
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-30° bis 70°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorATX
Breite244 mm
Tiefe305 mm
Gewicht700 g
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
