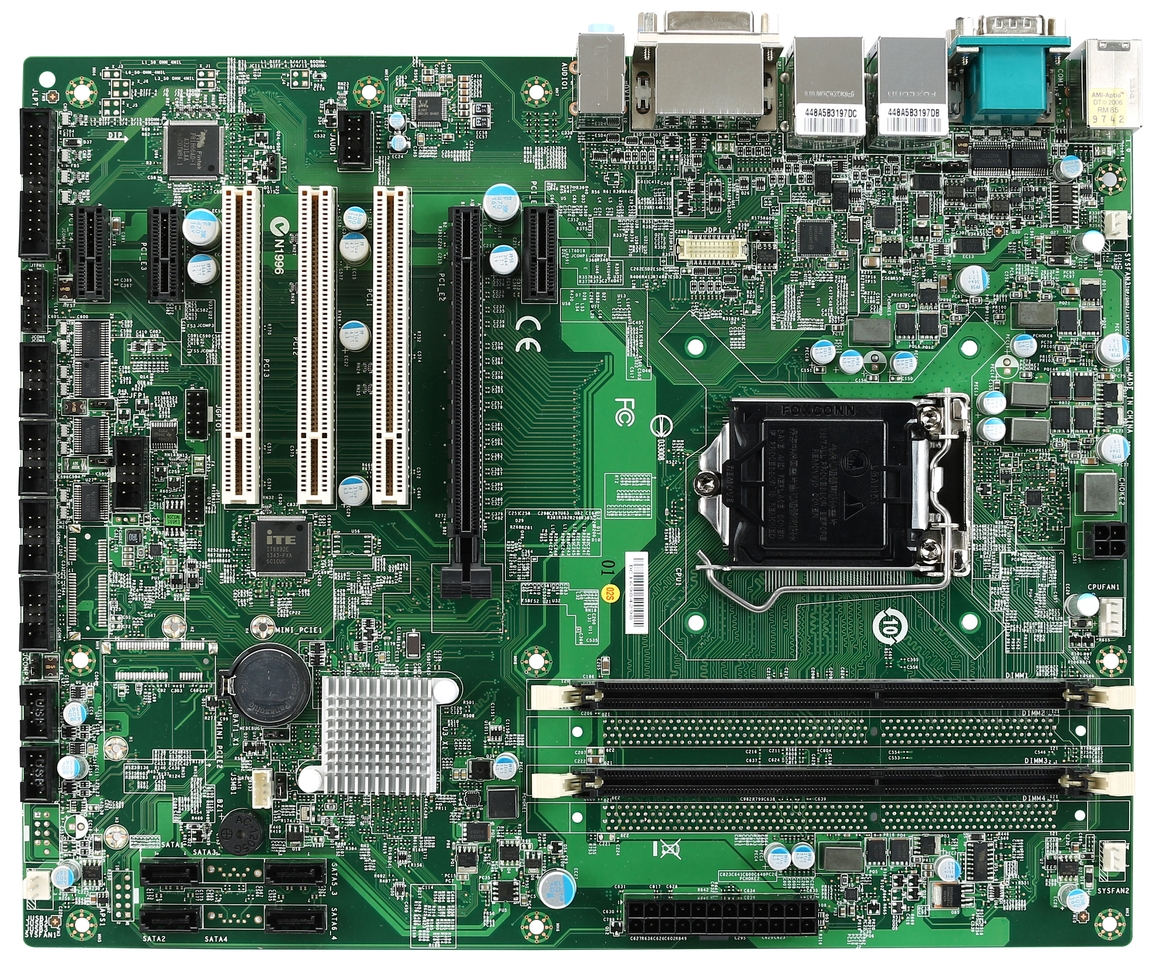

MSI MS-98B5

919-98B5-001, 919-98B5-002

ATX Mainboards

PRODUKT-FEATURES

// ATX Industrie-Mainboards
// LGA 1150 (H3)
// [Intel H81 | Intel Q87]
// 240 Pin DIMM DDR3 / DDR3L
// 1 x DVI-I
// 1 x Displayport
// 2 x G-LAN
// 6 x USB
// [4 | 6] x USB (intern)
// 6 x Seriell I/O
// Digital I/O (8-Bit)
// 3 x PCI
// 3 x PCIe x1
// 1 x PCIe x16
// [0 | 2] x Mini-PCIe
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: MSI MS-98B5

Allgemein
SKU / ArtikelnummerMS-98B5919-98B5-001, 919-98B5-002
Produktgrunddaten
HerstellerMSI
System
ProzessorSerieIntel Haswell
SockelLGA 1150 (H3)
ChipsatzIntel H81, Intel Q87
SpeicherAufbau240 Pin DIMM DDR3 / DDR3L
Frequenz1333 / 1600 MHz
Steckplätze2 St, 4 St
Maximaler Ausbau16 GB, 32 GB
I/O ControllerController 1I/O ControllerFintek F81866AD-I
Grafik
ProzessorIntel HD Graphics
Bildschirme (Multidisplay)2 Displays, 3 Displays
VGAMaximale Auflösung1920 x 1080 bei 60 Hz
DVIMaximale Auflösung2560 x 1600 bei 60 Hz
DisplayportMaximale Auflösung2560 x 1600 bei 60 Hz
Erweiterung
PCIAnzahl3 St
PCI Schnittstellen3x PCI
PCIe x1x1 Signal3 St
PCIe x16x16 SignalAnzahl1 St
Mini-PCIeVolle BautiefeAnzahl2 St, -
PCIe Schnittstellen1x PCIe x16, 2x Mini-PCIe, 3x PCIe x1
Audio
ChipsatzRealtek ALC887
Netzwerk
G-LANControllerChipsatzIntel I217LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version9.0
Netzwerk2x G-LAN

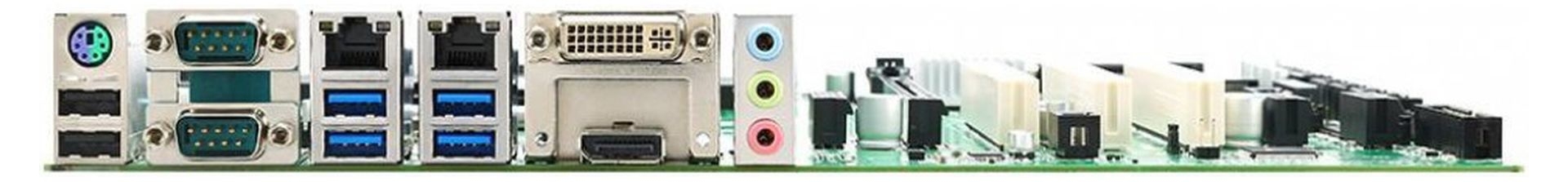

Externe I/O
EthernetRJ-452 St
USBUSB v2.02 St, 4 St
USB v3.02 St, 4 St
SeriellRS-232 / 422 / 485DB-92 St
PS/2mini-DIN-61 St
AnzeigeDVIDVI-I Signal1 St
Displayport1 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St, 6 St
SeriellRS-232Ports (2.54 mm Pitch)4 St
ParallelPorts (2.54 mm Pitch)1 St
AnzeigeeDP (embedded Display Port) Lanes 1 St
Digital I/OBits8-Bit1 St
SMBus1 St
AudioLine-Out1 St
Mic-In1 St
Serial-ATAS-ATA R2.0 (3 Gbit/s, 300 MB/s)2 St, -
S-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St, 6 St
Raid UnterstützungRAID 0/1/5/10-, wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)TPM header
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 4-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
Unterstützte BSWindows
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 80°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
Lagerung10 bis 90%, nicht kondensierend
AbmaßeFormfaktorATX
Breite244 mm
Tiefe305 mm
Gewicht700 g
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
Lebenszyklus
Voraussichtlich bis2020
Herstellergarantie
Herstellergarantie2 Jahre
