ATX Mainboards
Produkt ist EOL (End Of Life)!
// ATX Industrie-Mainboards
// LGA 1151 (H4)
// [Intel C246 | Intel Q370]
// 288 Pin DIMM DDR4
// [1 | -] x VGA
// 1 x HDMI
// 2 x Displayport
// [2 | 3] x G-LAN
// [6 | 8] x USB
// 5 x USB (internal)
// [6 | 10] x Seriell I/O
// Digital I/O (16-Bit)
// 2 x PCIe x1
// 5 x PCIe x16
// Power Supply ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

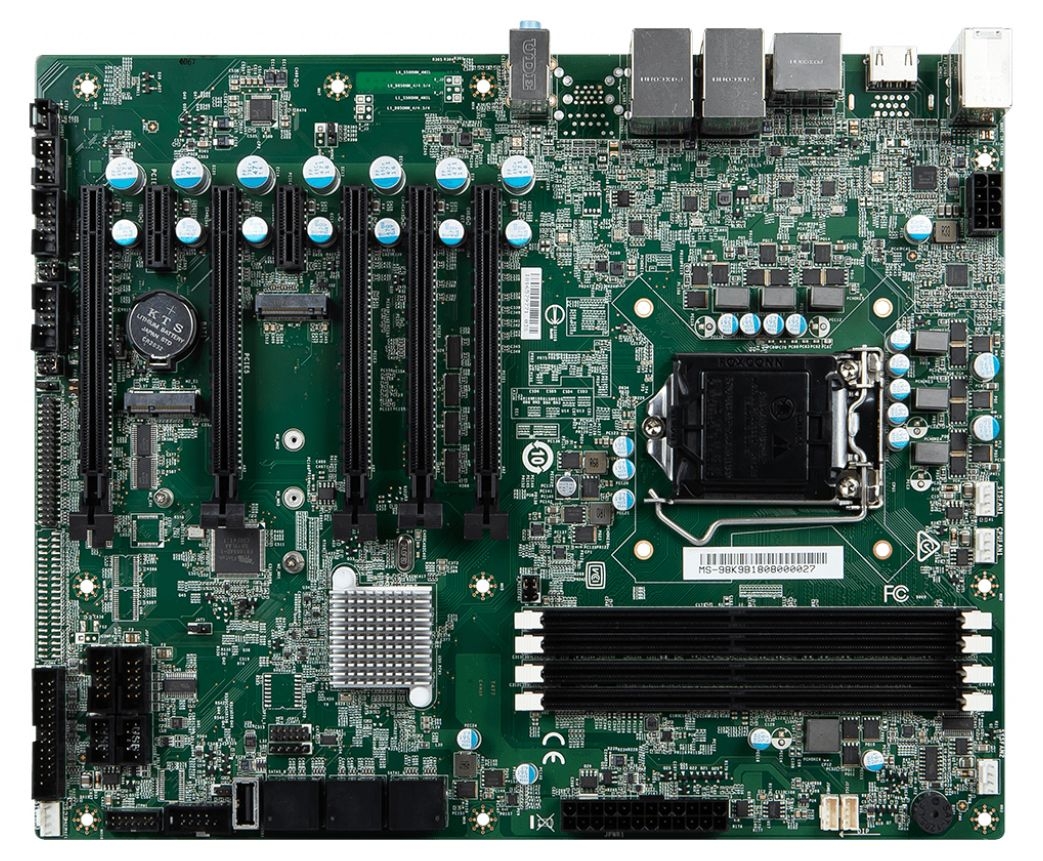

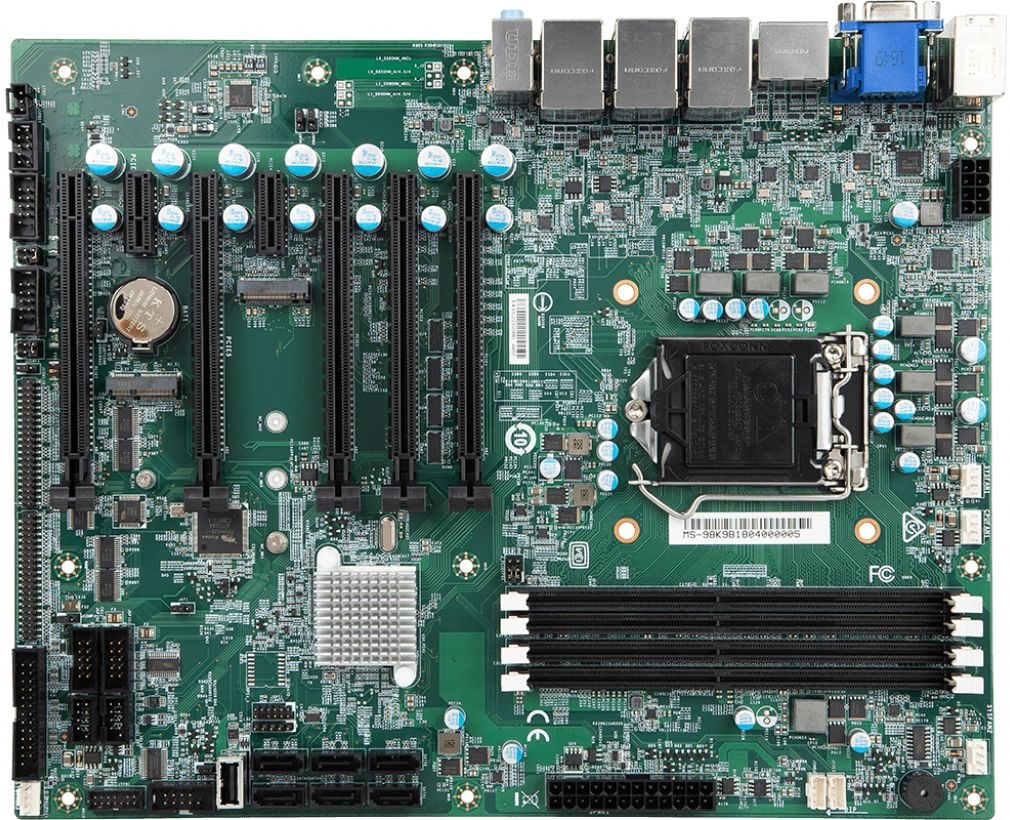

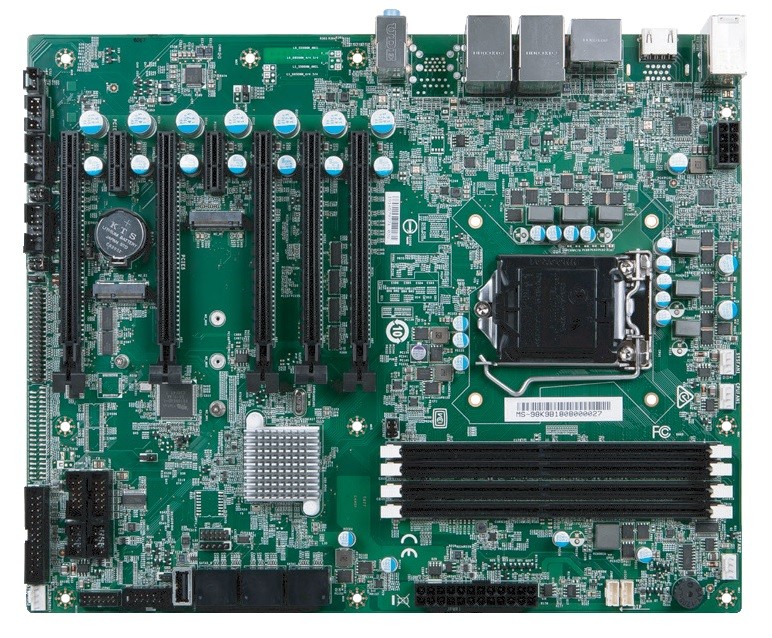

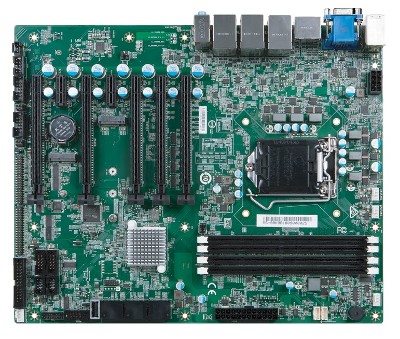

Basismodul: MSI MS-98K9
| Allgemein | ||||
| SKU / Artikelnummer | MS-98K9 | |||
| Produktgrunddaten | ||||
| Hersteller | MSI | |||
| System | ||||
| Prozessor | Serie | Intel Coffee Lake | ||
| Sockel | LGA 1151 (H4) | |||
| Chipsatz | Intel C246, Intel Q370 | |||
| Speicher | Aufbau | 288 Pin DIMM DDR4 | ||
| Frequenz | 2400 / 2666 MHz | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | -, wird unterstützt | |||
| BIOS | AMI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81866AD-I | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz, - | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x1 | x1 Signal | 2 St | ||
| PCIe x16 | x4 Signal | Anzahl | 2 St | |
| x16 Signal | Anzahl | 3 St | ||
| PCIe Schnittstellen | 2x PCIe x1, 5x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×4, SATA III | |||
| Unterstütze Abmaße | 2242, 2260, 2280 | |||
| M.2 Key IDs | M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC887-VD2-CG | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St, 2 St | |||
| Netzwerk | 1x G-LAN | |||

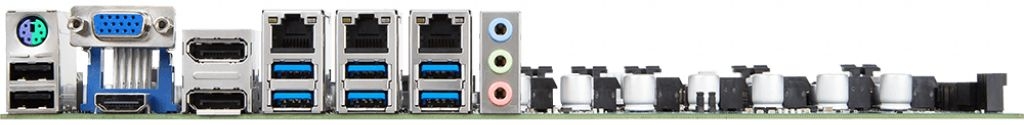

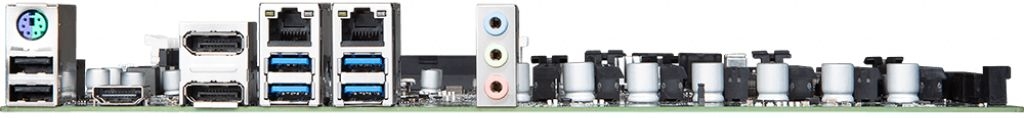

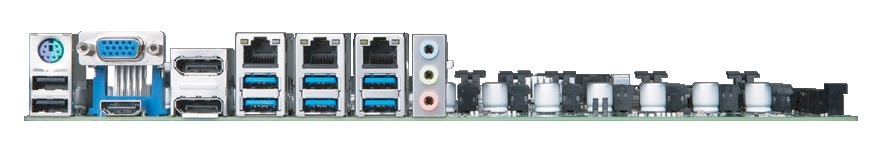

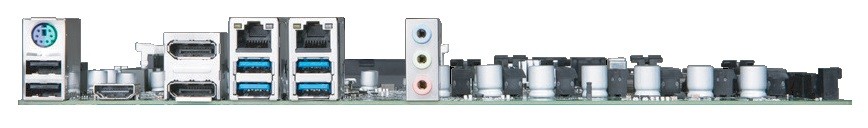

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St, 3 St | ||
| USB | USB v2.0 | 2 St | ||
| USB v3.1 Gen. 1 | 4 St, 6 St | |||
| PS/2 | mini-DIN-6 | 1 St | ||
| Anzeige | VGA | 1 St, - | ||
| HDMI | 1 St | |||
| Displayport | 2 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 4 St | |
| Ports (Typ-A-Buchse) | 1 St | |||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 4 St, 8 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 2 St | ||
| Parallel | Ports (2.00 mm Pitch) | 1 St | ||
| Digital I/O | Bits | 16-Bit | 1 St | |
| SMBus | 1 St | |||
| I²C | 1 St | |||
| Audio | S/PDIF | verfügbar | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 6 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | -, Infineon SLB 9665 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), 24-Pin ATX | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -10° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | ATX | ||
| Breite | 244 mm | |||
| Tiefe | 305 mm | |||
| Gewicht | 700 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
