ATX Mainboards
// ATX Industrie-Mainboards
// LGA 1700 (H6)
// Intel H610E
// 288 Pin DIMM DDR5
// 2 x G-LAN
// 6 x USB (Back side)
// 3 x USB (internal)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 5 x PCI
// 2 x PCIe x16
// Power Supply ATX
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

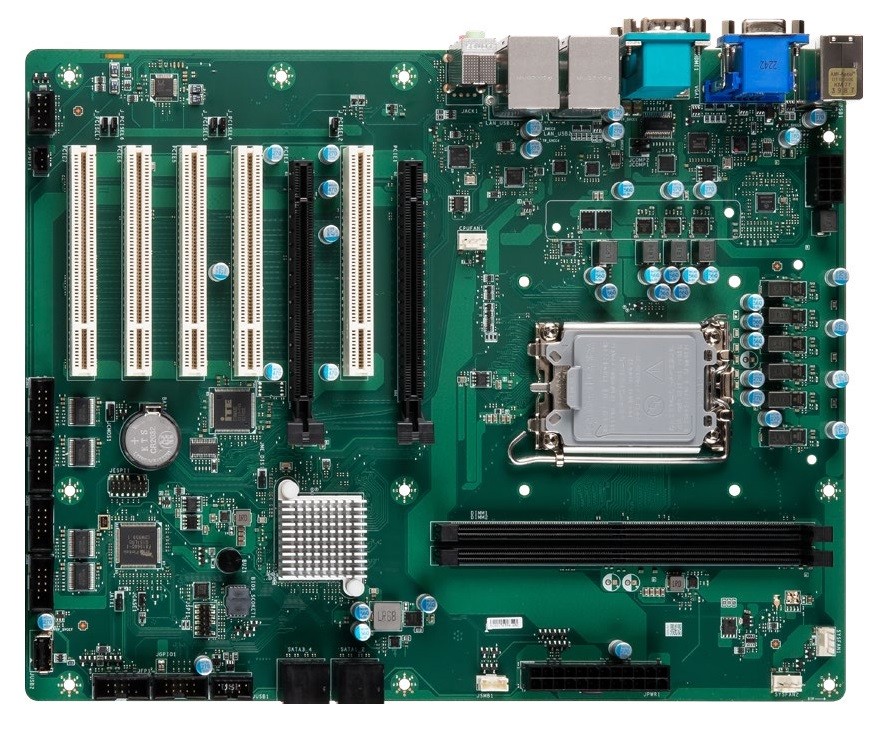

Basismodul: MSI MS-CF06
| Allgemein | ||||
| SKU / Artikelnummer | MS-CF06 | |||
| Produktgrunddaten | ||||
| Hersteller | MSI | |||
| Produkt-ID | 911-CF06-001 | |||
| System | ||||
| Prozessor | Serie | Intel Alder Lake / Raptor Lake | ||
| Sockel | LGA 1700 (H6) | |||
| Thermal Design Power (TDP) | 65 W | |||
| Chipsatz | Intel H610E | |||
| Speicher | Aufbau | 288 Pin DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered DIMM | |||
| DIMM Datarate | 5600 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | wird nicht unterstützt | |||
| BIOS | AMI UEFI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81966D-I | |
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
| Erweiterung | ||||
| PCI | Anzahl | 5 St | ||
| PCI Schnittstellen | 5x PCI | |||
| PCIe x16 | x4 Signal | Anzahl | 1 St | |
| x16 Signal | Anzahl | 1 St | ||
| PCIe Schnittstellen | 2x PCIe x16 | |||
| Audio | ||||
| Chipsatz | Realtek ALC897 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

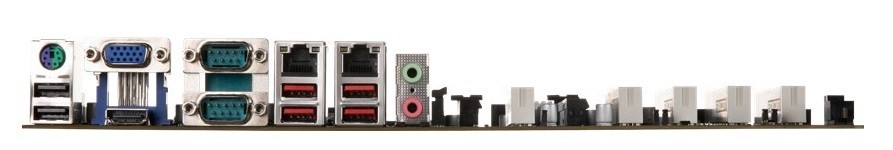

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| PS/2 | mini-DIN-6 | 1 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| USB | USB v2.0 | 2 St | ||
| USB v3.2 (Gen 1) | 2 St | |||
| USB v3.2 (Gen 2) | 2 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| Ports (Typ-A-Buchse) | 1 St | |||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 4 St | |
| Digital I/O | Bits | 8-Bit | 1 St | |
| DIO Power | 4-Pin (2 mm Pitch) | |||
| SMBus | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| S/PDIF | verfügbar | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Gehäuse-Einbruchserkennung (Chassis Intrusion) | Ja | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9672 VU 2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), 24-Pin ATX | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Windows 11 IoT | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Windows Embedded, Linux | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | ATX | ||
| Breite | 305 mm | |||
| Tiefe | 244 mm | |||
| Gewicht | 728 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | BSMI, RCM, UKCA, VCCI | |||
| RoHS konform | Ja | |||
