Micro-ATX Mainboards
// Micro-ATX Industrie-Mainboards
// AMD AM4
// AMD X570
// 288 Pin DIMM DDR4
// [2 | 4] x G-LAN (Rückseite)
// 8 x USB (Rückseite)
// 3 x USB (intern)
// 6 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x PCIe x4
// 1 x PCIe x16
// Stromversorgung ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

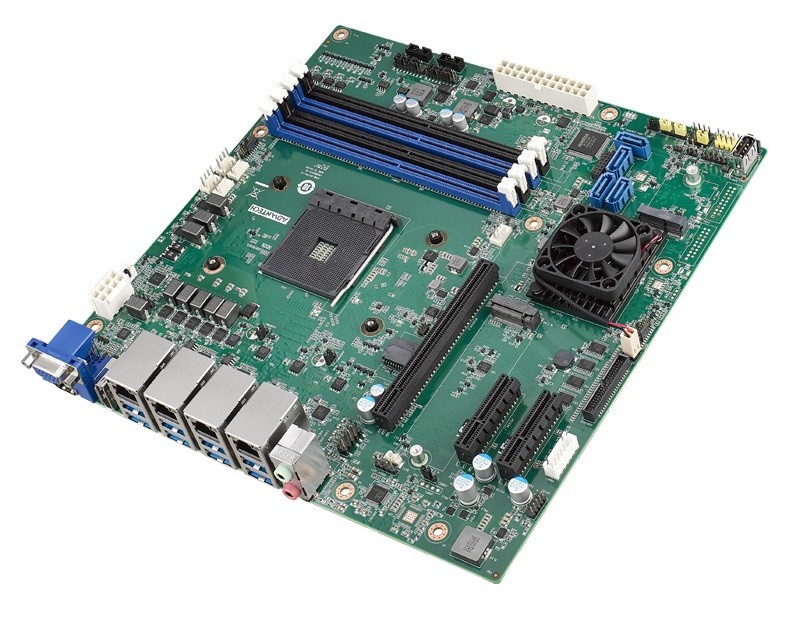

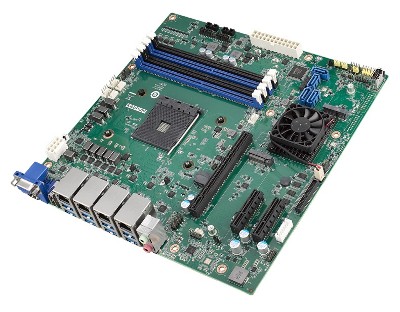

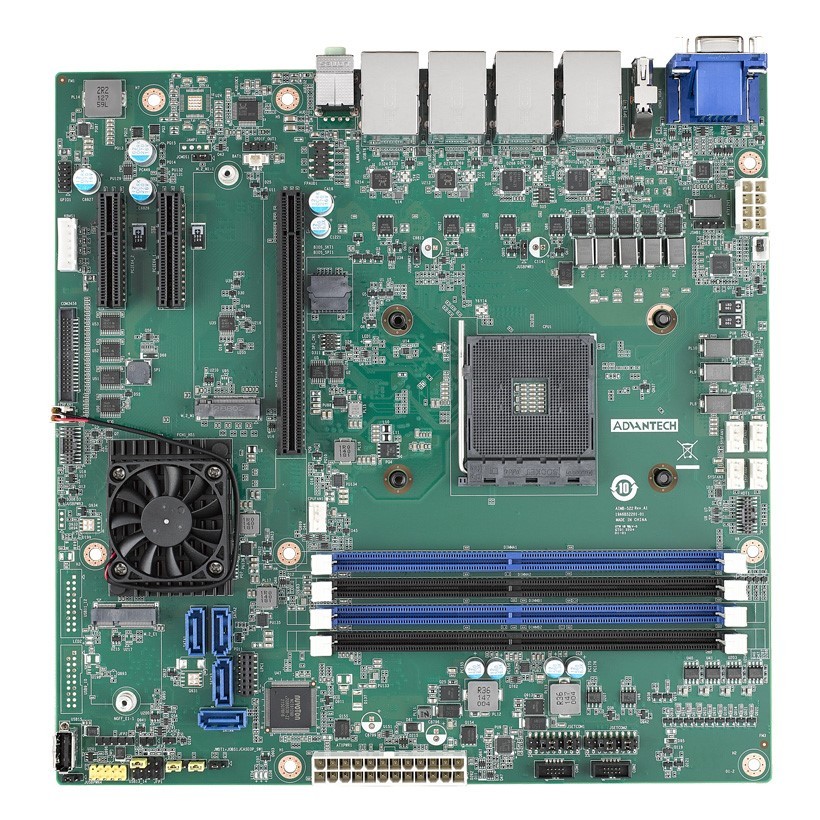

Basismodul: Advantech AIMB-522
| Allgemein | ||||
| SKU / Artikelnummer | AIMB-522 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | AMD Ryzen 5000 series | ||
| Sockel | AMD AM4 | |||
| Chipsatz | AMD X570 | |||
| Speicher | Aufbau | 288 Pin DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 3200 MHz | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 128 GB | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6126D | |
| Grafik | ||||
| Prozessor | AMD Radeon HD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 2048 x 1152 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2304 bei 30 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 30 Hz | ||
| Erweiterung | ||||
| PCIe x4 | x4 Signal | 2 St | ||
| PCIe x16 | x16 Signal | Generation | 4 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x16, 2x PCIe x4 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 3), PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 4), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E, M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | -, Intel I225LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St, - | |||
| Controller | Chipsatz | Realtek RTL8119I (10/100/1000 Mbps) | ||
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN, 4x G-LAN | |||

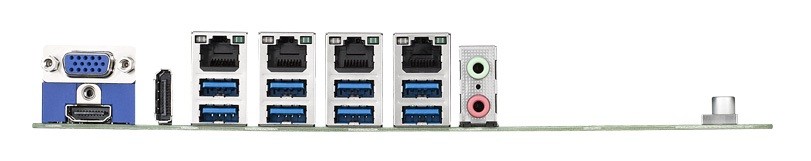

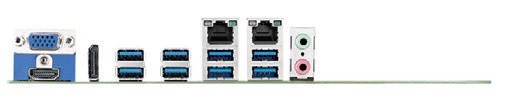

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| DP++ | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St, 4 St | ||
| USB | USB v3.2 (Gen 1) | 8 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| Ports (Typ-A-Buchse) | 1 St | |||
| PS/2 | Stiftleiste | 1 St | ||
| Seriell | RS-232 | Ports (Sonderanschluss) | 4 St | |
| RS-232 / 422 / 485 | Ports (2.54 mm Pitch) | 2 St | ||
| Parallel | Ports (2.54 mm Pitch) | 1 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), 24-Pin ATX | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Abmaße | Formfaktor | Micro-ATX | ||
| Breite | 244 mm | |||
| Tiefe | 244 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
