Micro-ATX Mainboards
// Micro-ATX Industrie-Mainboards
// LGA 1700 (H6)
// [Intel H610E | Intel Q670E | Intel R680E]
// 288 Pin DIMM DDR5
// [1 | 2 | 4] x G-LAN (Back side)
// [6 | 10] x USB (Back side)
// [2 | 3] x USB (internal)
// 6 x Seriell I/O
// Digital I/O (8-Bit)
// [1 | 2] x PCIe x4
// Power Supply ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

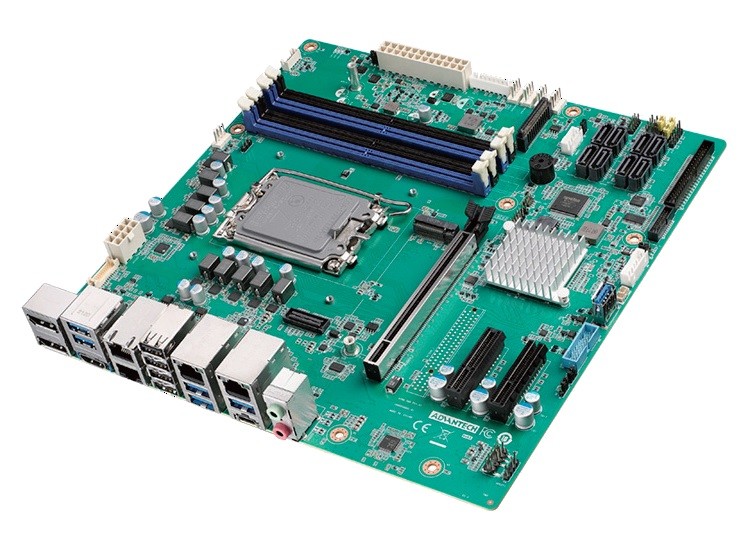

Basismodul: Advantech AIMB-588
| Allgemein | ||||
| SKU / Artikelnummer | AIMB-588 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | Intel Alder Lake | ||
| Sockel | LGA 1700 (H6) | |||
| Chipsatz | Intel H610E, Intel Q670E, Intel R680E | |||
| Speicher | Aufbau | 288 Pin DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| Frequenz | 4800 MHz | |||
| Steckplätze | 2 St, 4 St | |||
| Maximaler Ausbau | 64 GB, 128 GB | |||
| ECC | wird nicht unterstützt, wird unterstützt | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6126D | |
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| eDP (embedded Display Port) | Maximale Auflösung | 3840 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x4 | x4 Signal | 1 St, 2 St | ||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 | |||
| Unterstütze Abmaße | 2280 | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | -, Intel I226LM PCIe (10/100/1000/2500 Mbps), Intel I226V PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 1 St, - | |||
| Controller | Chipsatz | -, Intel I226LM PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 2 St, - | |||
| Netzwerk | 1x G-LAN | |||

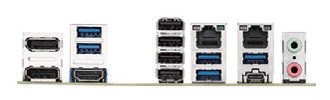

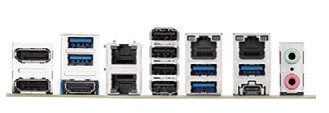

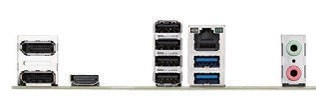

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Displayport | 2 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 1 St, 2 St, 4 St | ||
| USB | USB v2.0 | 4 St, - | ||
| USB v3.2 (Gen 1) | 1 St, - | |||
| USB v3.2 (Gen 2) | 2 St, 4 St, 5 St | |||
| USB v3.2 (Gen 2, Type C) | 1 St, - | |||
| Interne I/O | ||||
| USB | USB v3.2 | Key-A Header (20-Pin) | 2 St, 3 St | |
| Seriell | RS-232 | Ports (Sonderanschluss) | 5 St | |
| RS-232 / 422 / 485 | Ports (Sonderanschluss) | 1 St | ||
| Anzeige | eDP (embedded Display Port) Lanes | 1 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | S/PDIF | verfügbar | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St, 8 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), 24-Pin ATX | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows 11 | Wird unterstützt | |||
| Linux | Distribution | Linux, Ubuntu 22.04 | ||
| Unterstützte BS | Linux, Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Abmaße | Formfaktor | Micro-ATX | ||
| Breite | 244 mm | |||
| Tiefe | 244 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
