Micro-ATX Mainboards
// Micro-ATX Industrie-Mainboards
// LGA 1151 (H4)
// Intel Q370
// 288 Pin DIMM DDR4
// 1 x HDMI
// 2 x Displayport
// 2 x G-LAN
// 7 x USB
// 8 x USB (intern)
// 6 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x1
// 2 x PCIe x4
// 1 x PCIe x16
// Stromversorgung ATX
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

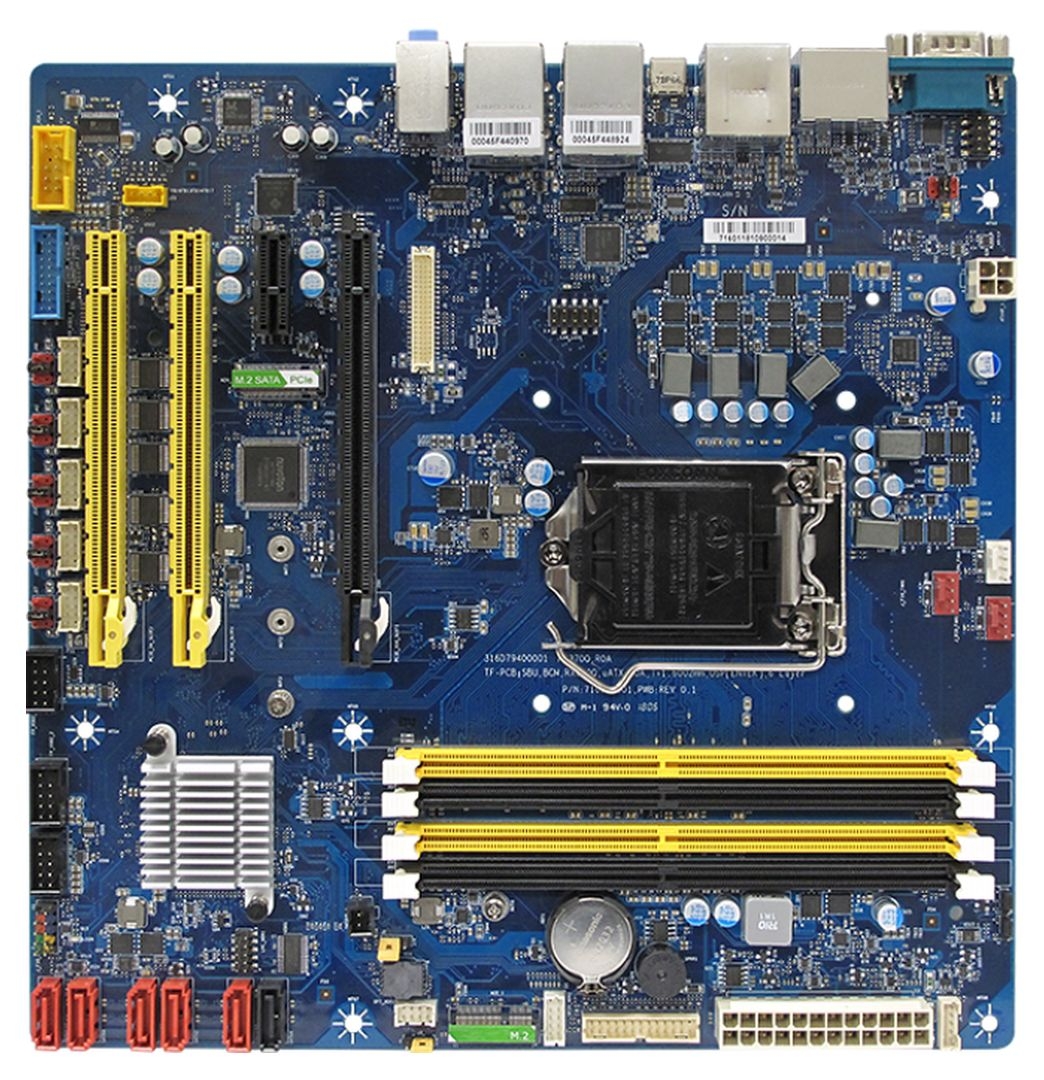

Basismodul: BCM RX370Q
| Allgemein | ||||
| SKU / Artikelnummer | RX370Q | |||
| Produktgrunddaten | ||||
| Hersteller | BCM | |||
| System | ||||
| Prozessor | Serie | Intel Coffee Lake | ||
| Sockel | LGA 1151 (H4) | |||
| Chipsatz | Intel Q370 | |||
| Speicher | Aufbau | 288 Pin DIMM DDR4 | ||
| Frequenz | 2133 / 2400 MHz | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 64 GB | |||
| BIOS | AMI UEFI 128 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6116D | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| Erweiterung | ||||
| PCIe x1 | x1 Signal | 1 St | ||
| PCIe x4 | x4 Signal | 2 St | ||
| PCIe x16 | x16 Signal | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x PCIe x1, 2x PCIe x4, 1x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | A | |
| Interface | PCIe ×2, USB 3.0 | |||
| Unterstütze Abmaße | 2232 | |||
| Slot 2 | Key ID | M | ||
| Interface | PCIe ×4, SATA III, USB 3.0 | |||
| Unterstütze Abmaße | 2242, 2260, 2280 | |||
| M.2 Key IDs | A, M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

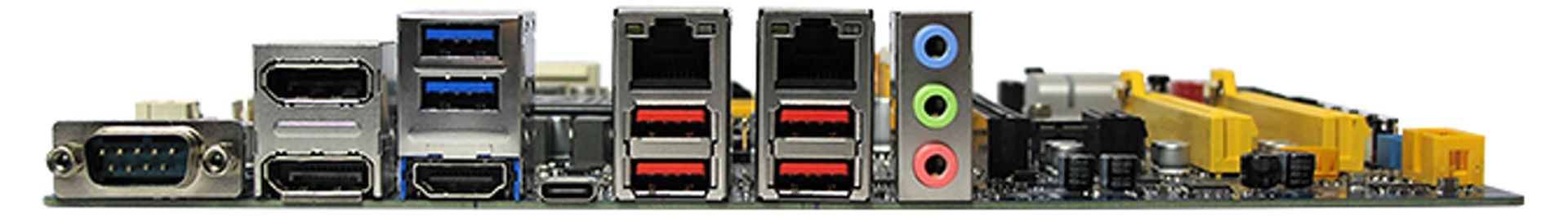

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.1 Gen. 1 | 6 St | ||
| USB v3.1 (Gen 2, Type C) | 1 St | |||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| Anzeige | HDMI | 1 St | ||
| Displayport | 2 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 6 St | |
| USB v3.0 | Ports (2.54 mm Pitch) | 2 St | ||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 5 St | |
| Parallel | Ports (2.00 mm Pitch) | 1 St | ||
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS Anschlüsse | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| LPC | 1 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 6 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9665 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Micro-ATX | ||
| Breite | 244 mm | |||
| Tiefe | 244 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
