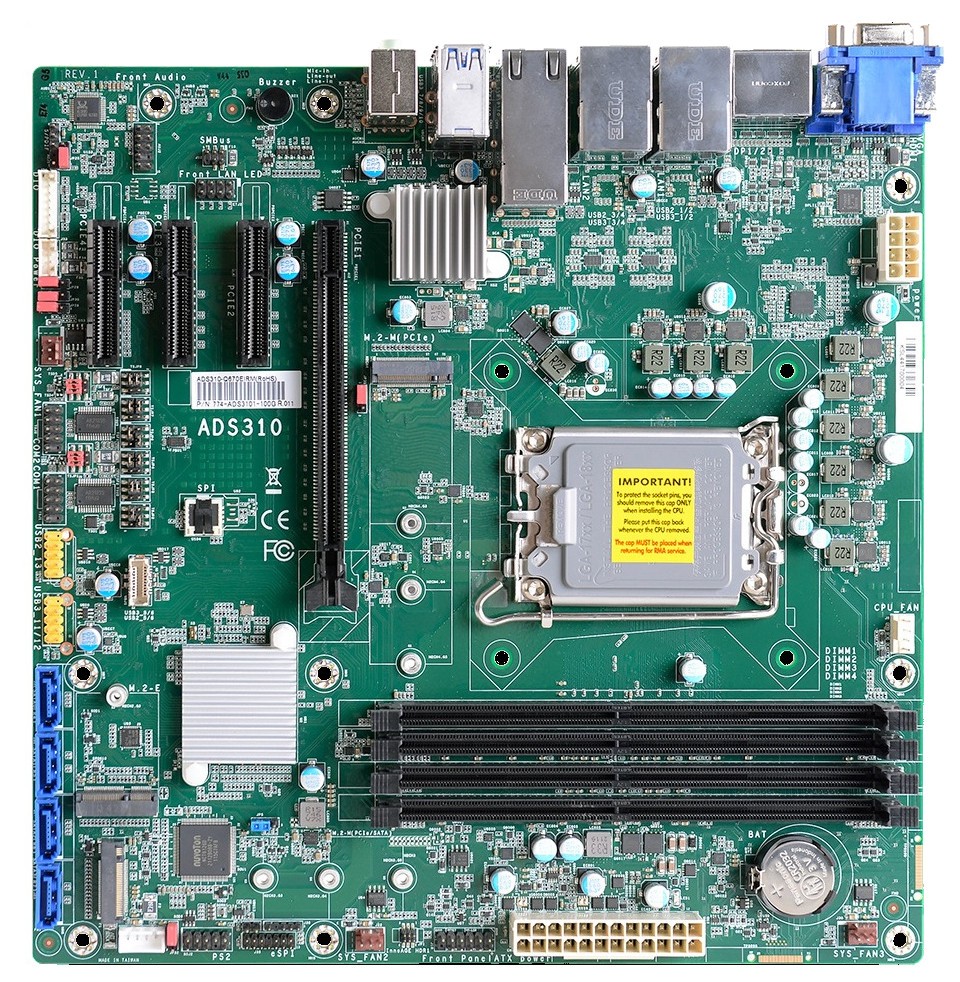

DFI ADS310

ADS310-Q670EIRM, ADS310-Q670EIRM_10G, ADS310-Q670EIRM_10GTPM, ADS310-Q670EIRM_TPM, ADS310-R680EIRM, ADS310-R680EIRM_10G, ADS310-R680EIRM_10GTPM, ADS310-R680EIRM_TPM

Micro-ATX Mainboards

PRODUKT-FEATURES

// Micro-ATX Industrie-Mainboards
// LGA 1700 (H6)
// [Intel Q670E | Intel R680E]
// 288 Pin DIMM DDR4
// [2 | 4] x G-LAN
// 8 x USB (Rückseite)
// 5 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI ADS310

Allgemein
SKU / ArtikelnummerADS310ADS310-Q670EIRM, ADS310-Q670EIRM_10G, ADS310-Q670EIRM_10GTPM, ADS310-Q670EIRM_TPM, ADS310-R680EIRM, ADS310-R680EIRM_10G, ADS310-R680EIRM_10GTPM, ADS310-R680EIRM_TPM
Produktgrunddaten
HerstellerDFI
Produkt-ID770-ADS3101-000G, 770-ADS3101-100G, 770-ADS3101-200G, 770-ADS3101-300G, 770-ADS3101-400G, 770-ADS3101-500G, 770-ADS3101-600G, 770-ADS3101-700G
System
ProzessorVertikales SegmentDesktop
SerieIntel Alder Lake
SockelLGA 1700 (H6)
Thermal Design Power (TDP)125 W
ChipsatzIntel Q670E, Intel R680E
SpeicherAufbau288 Pin DIMM DDR4
Memory TypeDDR4
Frequenz3200 MHz
Steckplätze4 St
Maximaler Ausbau128 GB
ECCwird nicht unterstützt, wird unterstützt
BIOSAMI SPI 256 Mbit
Grafik
ProzessorIntel UHD Graphics
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 4.5
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)4 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2160 bei 24 Hz
Version2.0a
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Dual ModeJa (DP++)
Erweiterung
PCIe x16x16 SignalGeneration5
Anzahl1 St
PCIe Schnittstellen1x PCIe x16
M.2Slot 1Key IDE
InterfaceCNVi, PCIe ×1 (Gen. 3), USB 2.0, WLAN
Unterstütze Abmaße2230
Slot 2Key IDM
InterfaceNVMe, Optane Memory, PCIe ×4 (Gen. 3), SATA III
Unterstütze Abmaße2242, 2260, 2280
Slot 3Key IDM
InterfaceNVMe, Optane Memory, PCIe ×4 (Gen. 3)
Unterstütze Abmaße2242, 2260, 2280
M.2 Key IDsE, M
StorageM.2
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
ControllerChipsatzIntel I226V PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
ControllerChipsatz-, Intel X550-AT2 (10 Gbps)
Anzahl2 St, -
Netzwerk2x G-LAN, 4x G-LAN

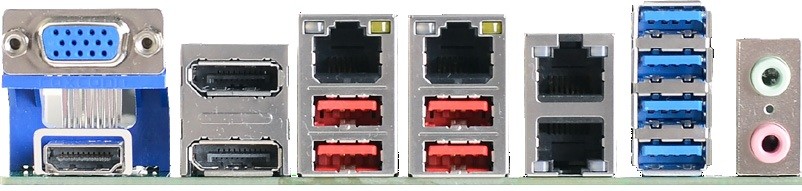

Externe I/O (Rückseite)
AnzeigeVGA1 St
HDMI1 St
DP++2 St
AudioLine-Out1 St
Mic-In1 St
USBUSB v3.2 (Gen 1)4 St
USB v3.2 (Gen 2)4 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)3 St
USB v3.2Key-B-Header2 St
PS/2Stiftleiste1 St
SeriellRS-232 / 422 / 485Ports (2.54 mm Pitch)2 St
Digital I/OBits8-Bit1 St
SMBus1 St
AudioAnschluss2.00 mm Pitch
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)-, dTPM 2.0 (Hardware)
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSB (2016)wird unterstützt
Windows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows Embedded
Mechanik / Umgebung
TemperaturBetrieb-5° bis 65°C
Lagerung-30° bis 60°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
Lagerung5 bis 95%, nicht kondensierend
AbmaßeFormfaktorMicro-ATX
Breite244 mm
Tiefe244 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
Weitere Zertifikate / KonformitätenUKCA
RoHS konformJa
