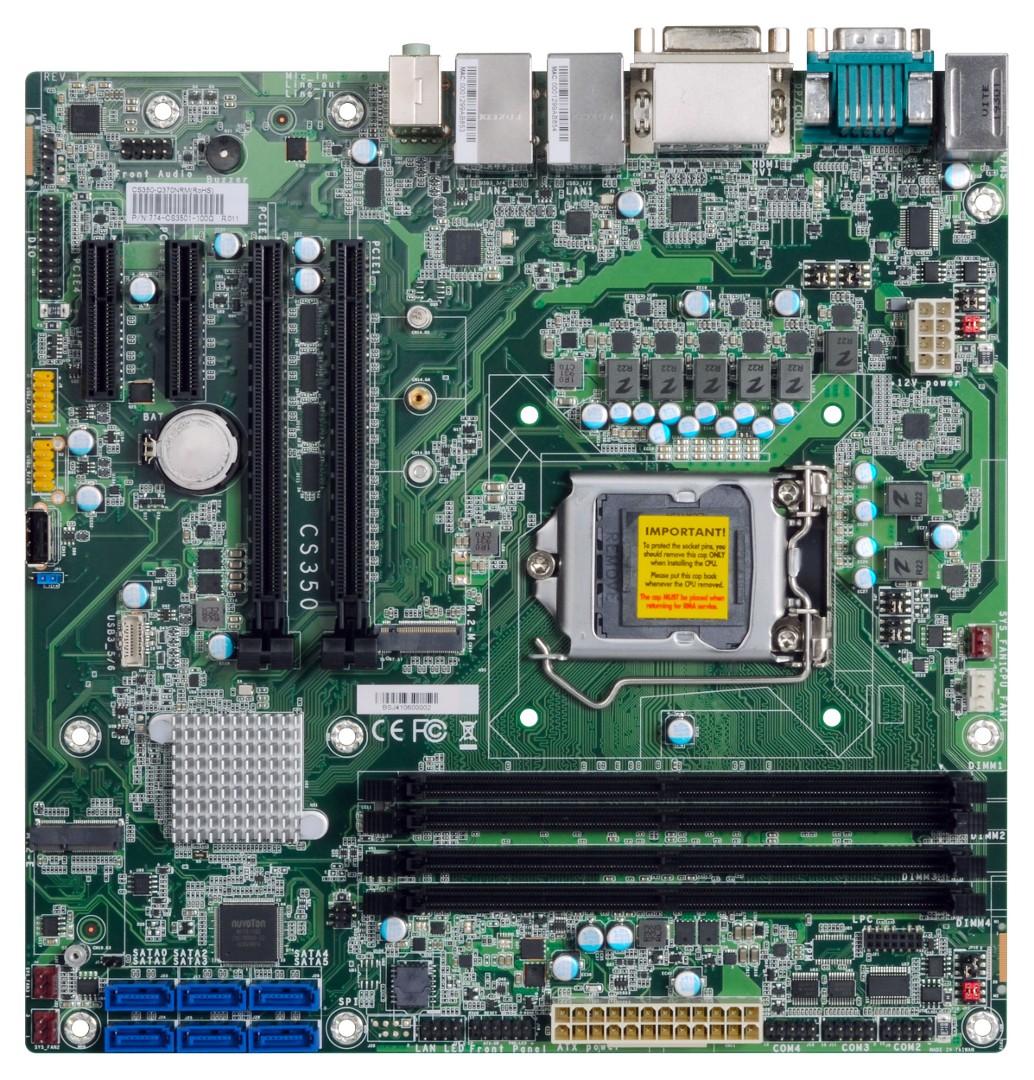

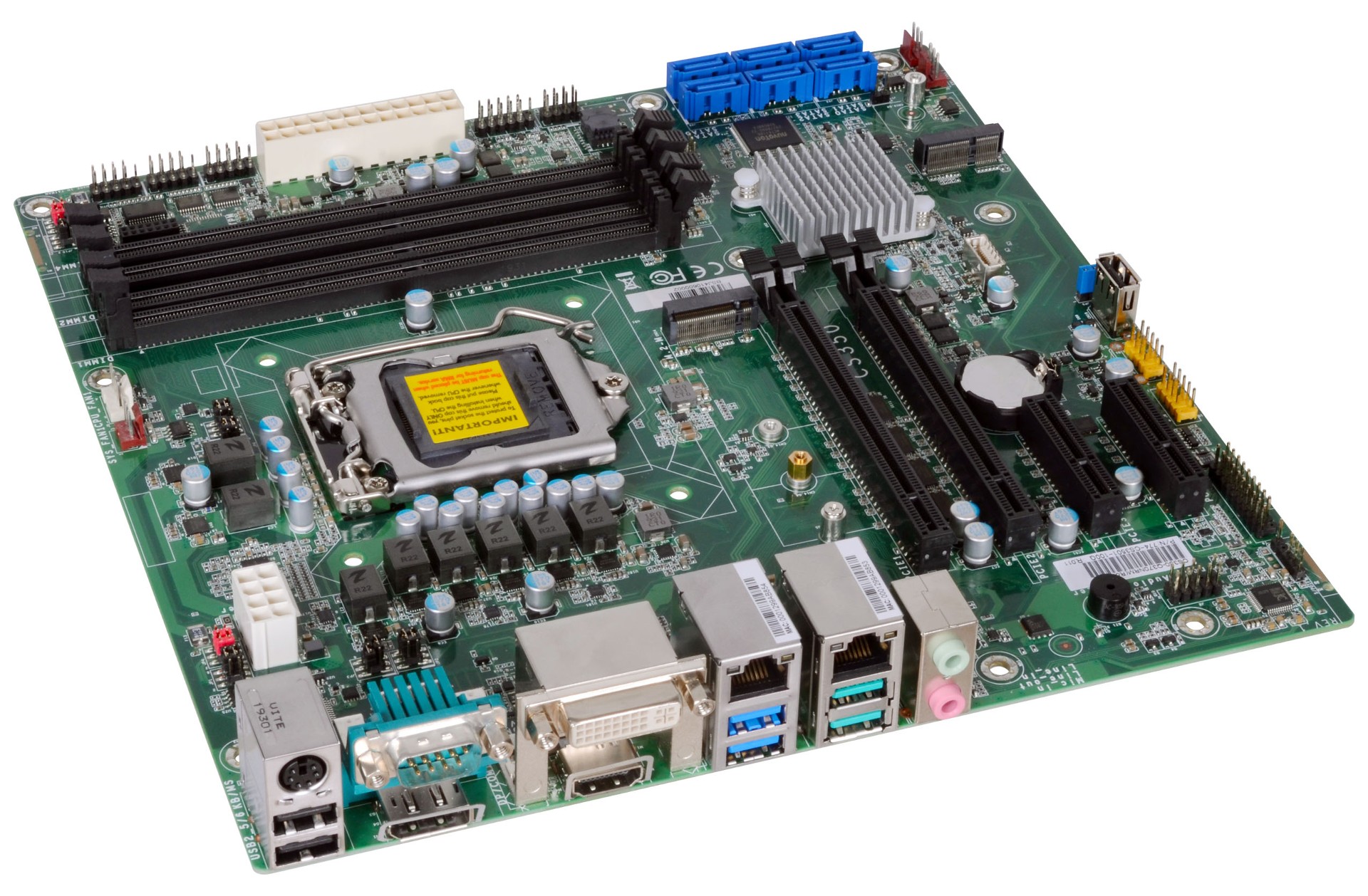

DFI CS350

CS350-C246NRM, CS350-C246NRM_TPM, CS350-Q370NRM, CS350-Q370NRM_TPM

Micro-ATX Mainboards

PRODUKT-FEATURES

// Micro-ATX Industrie-Mainboards
// LGA 1151 (H4)
// [Intel C246 | Intel Q370]
// 288 Pin DIMM DDR4
// 2 x G-LAN (Rückseite)
// 6 x USB (Rückseite)
// 6 x USB (intern)
// 3 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x PCIe x4
// 2 x PCIe x16
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI CS350

Allgemein
SKU / ArtikelnummerCS350CS350-C246NRM, 770-CS3501-000G, CS350-C246NRM_TPM, 770-CS3501-200G, CS350-Q370NRM, 770-CS3501-100G, CS350-Q370NRM_TPM, 770-CS3501-300G
Produktgrunddaten
HerstellerDFI
Produkt-ID770-CS3501-000G, 770-CS3501-100G, 770-CS3501-200G, 770-CS3501-300G
System
ProzessorVertikales SegmentDesktop
SerieIntel Coffee Lake
SockelLGA 1151 (H4)
Lithographie14 nm
ChipsatzIntel C246, Intel Q370
SpeicherAufbau288 Pin DIMM DDR4
Memory TypeDDR4
Frequenz2400 / 2666 MHz
Steckplätze4 St
Maximaler Ausbau128 GB
ECCwird nicht unterstützt, wird unterstützt
BIOSAMI SPI 128 Mbit
Grafik
ProzessorIntel UHD Graphics
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 5.0
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)3 Displays
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2160 bei 24 Hz
Version1.4b
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Dual ModeJa (DP++)
Erweiterung
PCIe x4Generation3
x4 Signal2 St
PCIe x16x8 SignalGeneration3
Anzahl2 St
PCIe Schnittstellen2x PCIe x4, 2x PCIe x16
M.2Slot 1Key IDE
InterfaceCNVi, PCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
Slot 2Key IDM
InterfaceNVMe, PCIe ×4 (Gen. 3)
Unterstütze Abmaße2242, 2260, 2280
M.2 Key IDsE, M
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version12.0
Netzwerk2x G-LAN

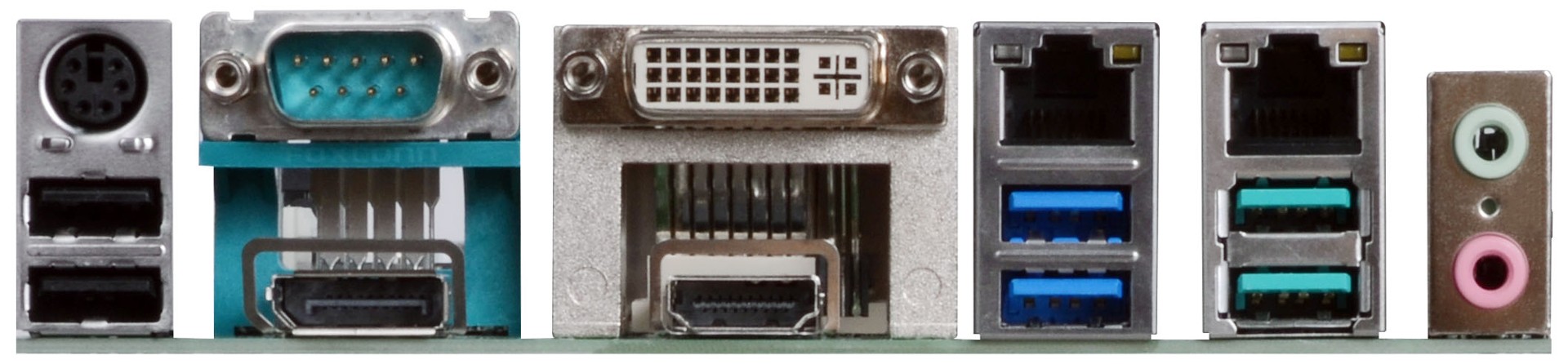

Externe I/O (Rückseite)
AnzeigeHDMI1 St
DVIDVI-D Signal1 St
DP++1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
PS/2mini-DIN-61 St
SeriellRS-232 / 422 / 485DB-91 St
USBUSB v2.02 St
USB v3.1 Gen. 12 St
USB v3.1 Gen. 22 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
USB v3.1Key-A Header (20-Pin)2 St
SeriellRS-232Ports (2.54 mm Pitch)2 St
RS-232 / 422 / 485Ports (2.54 mm Pitch)1 St
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
AudioAnschluss2.00 mm Pitch
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)6 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)-, dTPM 2.0 (Hardware)
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionUbuntu 18.04 LTS
Unterstützte BSLinux, Windows Embedded
Mechanik / Umgebung
TemperaturBetrieb-5° bis 65°C
Lagerung-30° bis 60°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorMicro-ATX
Breite244 mm
Tiefe244 mm
MTBFMTBF 25°C548.936 h
BerechnungsmodellTelcordia Issue 4
UmgebungGB, GC – Ground Benign, Controlled
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
