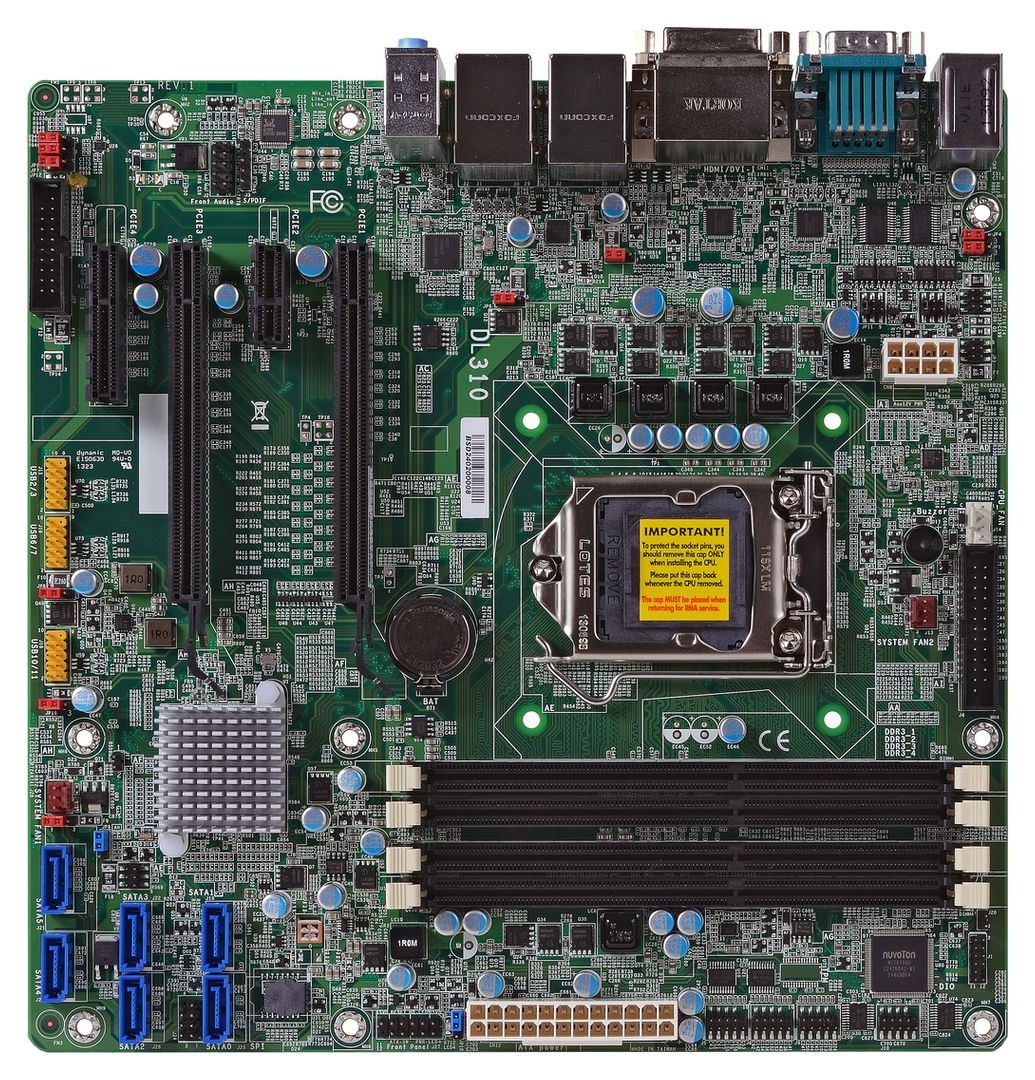

DFI DL310-C226

Micro-ATX Mainboards

PRODUKT-FEATURES

// Micro-ATX Industrie-Mainboards
// LGA 1150 (H3)
// Intel C226
// 240 Pin DIMM DDR3
// 1 x HDMI
// 1 x DVI-I
// 2 x G-LAN
// 6 x USB
// 6 x USB (intern)
// 6 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x1
// 1 x PCIe x4
// 2 x PCIe x16
// Stromversorgung ATX

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: DFI DL310-C226

Allgemein
SKU / ArtikelnummerDL310-C226
Produktgrunddaten
HerstellerDFI
System
ProzessorSerieIntel Haswell
SockelLGA 1150 (H3)
ChipsatzIntel C226
SpeicherAufbau240 Pin DIMM DDR3
Memory TypeDDR4
Frequenz1333 / 1600 MHz
Steckplätze4 St
Maximaler Ausbau32 GB
ECCwird unterstützt
BIOSAMI UEFI 64 Mbit SPI
I/O ControllerController 1I/O ControllerNuvoton NCT6106D
Grafik
ProzessorIntel HD Graphics
LeistungsmerkmalUnterstützungDirectX 11.1, OpenGL 4.0
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2304 bei 24 Hz
Erweiterung
PCIe x1Generation2
x1 Signal1 St
PCIe x4Generation2
x4 Signal1 St
PCIe x16x8 SignalGeneration3
Anzahl2 St
PCIe Schnittstellen1x PCIe x1, 1x PCIe x4, 2x PCIe x16
Audio
ChipsatzRealtek ALC886
Netzwerk
G-LANControllerChipsatzIntel I210 PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I217LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version9.0
Netzwerk2x G-LAN

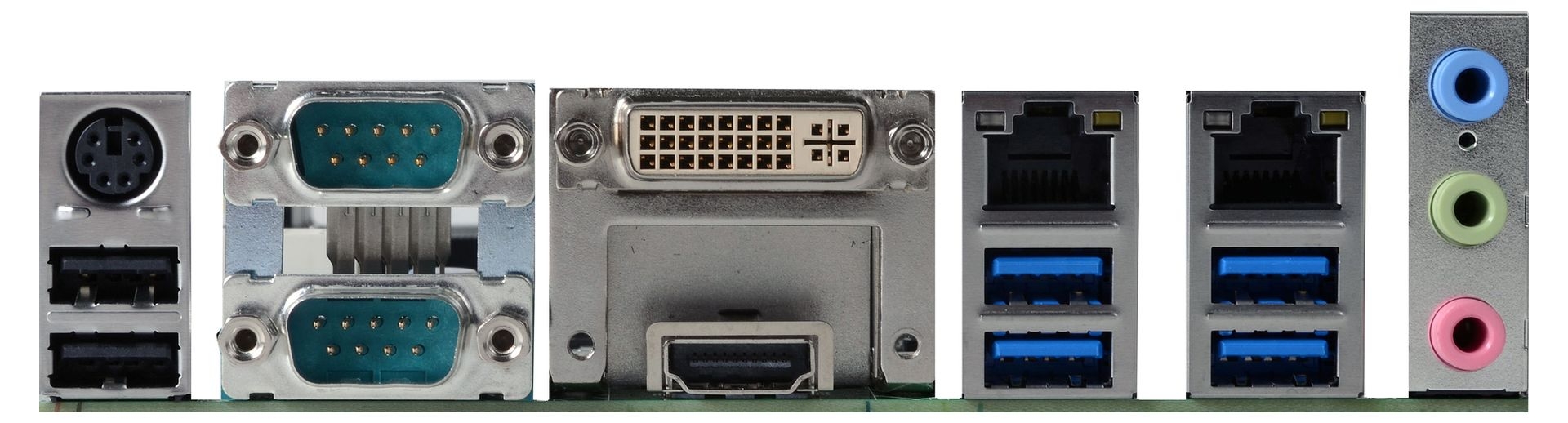

Externe I/O
EthernetRJ-452 St
USBUSB v2.02 St
USB v3.04 St
SeriellRS-232 / 422 / 485DB-92 St
PS/2mini-DIN-61 St
AnzeigeHDMI1 St
DVIDVI-I Signal1 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)6 St
SeriellRS-232Ports (2.00 mm Pitch)4 St
ParallelPorts (2.54 mm Pitch)1 St
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
I²C1 St
AudioLine-Out1 St
Mic-In1 St
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)6 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Gehäuse-Einbruchserkennung (Chassis Intrusion)Ja
Watchdog Zeitgeber
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8 (32-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Unterstützte BSWindows
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 85°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
AbmaßeFormfaktorMicro-ATX
Breite244 mm
Tiefe244 mm
MTBFMTBF 25°C434,045 h
MTBF 45°C242,69 h
BerechnungsmodellTelcordia Issue 2, Method I Case 3
UmgebungGB, GC – Ground Benign, Controlled
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass BJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ1/2014
Voraussichtlich bisQ3/2019
Herstellergarantie
Herstellergarantie2 Jahre
