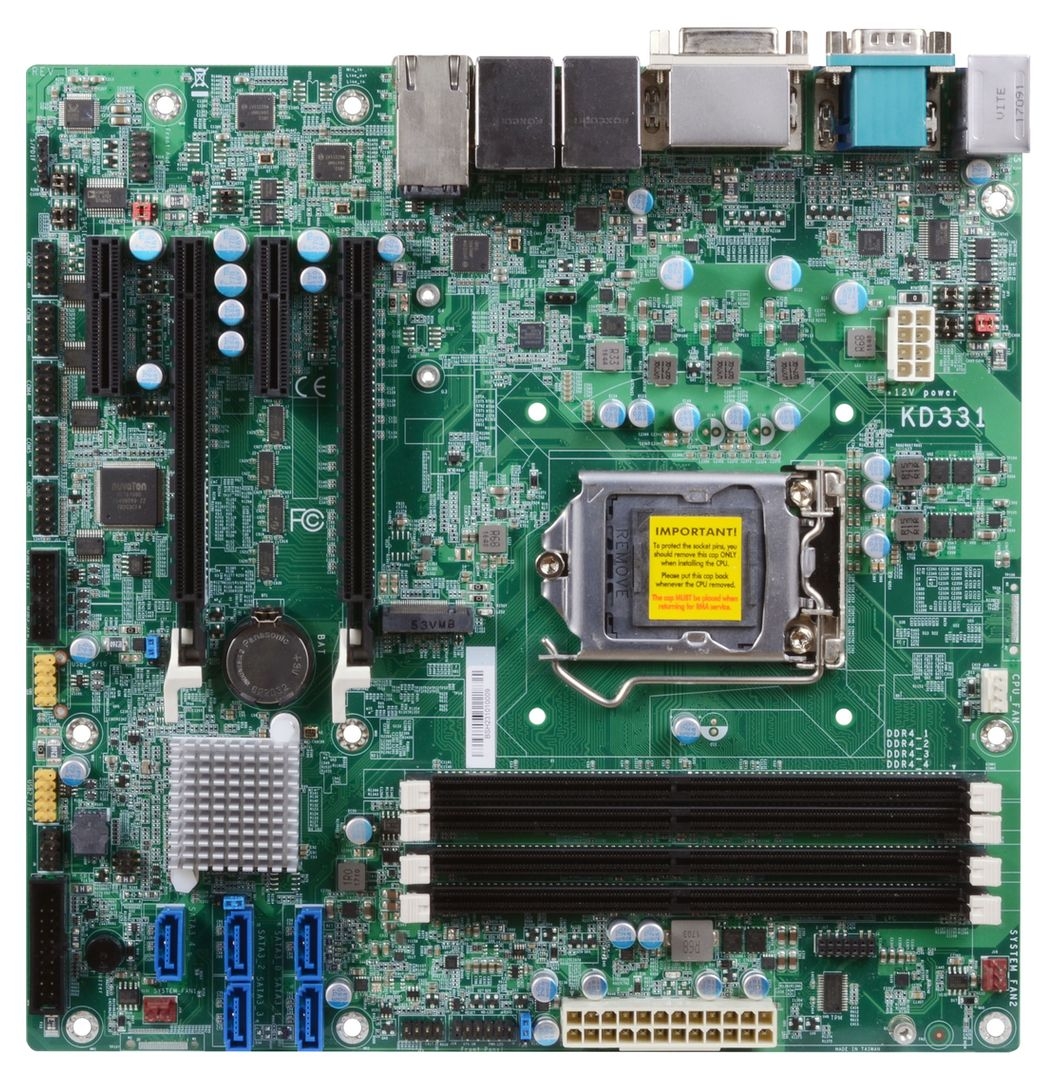

DFI KD331

KD331-C236IRM, KD331-C236IRM_TPM, KD331-Q170IRM, KD331-Q170IRM_TPM

Micro-ATX Mainboards

Achtung, EOL-Hinweis: Details

PRODUKT-FEATURES

// Micro-ATX Industrie-Mainboards
// LGA 1151 (H4)
// [Intel C236 | Intel Q170]
// 288 Pin DIMM DDR4
// 4 x G-LAN (Rückseite)
// 6 x USB (Rückseite)
// 5 x USB (intern)
// 5 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x PCIe x4
// 2 x PCIe x16
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI KD331

Allgemein
SKU / ArtikelnummerKD331KD331-C236IRM, 770-KD3314-100G, KD331-C236IRM_TPM, 770-KD3314-500G, KD331-Q170IRM, 770-KD3314-000G, KD331-Q170IRM_TPM, 770-KD3314-200G
Produktgrunddaten
HerstellerDFI
Produkt-ID770-KD3314-000G, 770-KD3314-100G, 770-KD3314-200G, 770-KD3314-500G
System
ProzessorSerieIntel Skylake / Kaby Lake
SockelLGA 1151 (H4)
Thermal Design Power (TDP)95 W
ChipsatzIntel C236, Intel Q170
SpeicherAufbau288 Pin DIMM DDR4
Memory TypeDDR4
Frequenz2133 / 2400 MHz
Steckplätze4 St
Maximaler Ausbau64 GB
ECCwird nicht unterstützt, wird unterstützt
BIOSInsyde SPI 128 Mbit
Grafik
ProzessorIntel HD Graphics Generation 9
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 5.0
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Dual ModeJa (DP++)
Erweiterung
PCIe x4Generation3
x4 Signal2 St
PCIe x16x8 SignalGeneration3
Anzahl2 St
PCIe Schnittstellen2x PCIe x4, 2x PCIe x16
M.2Slot 1Key IDM
InterfaceNVMe, Optane Memory, PCIe ×2 (Gen. 3), SATA III
Unterstütze Abmaße2260, 2280
M.2 Key IDsM
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl3 St
ControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version11.0
Netzwerk4x G-LAN

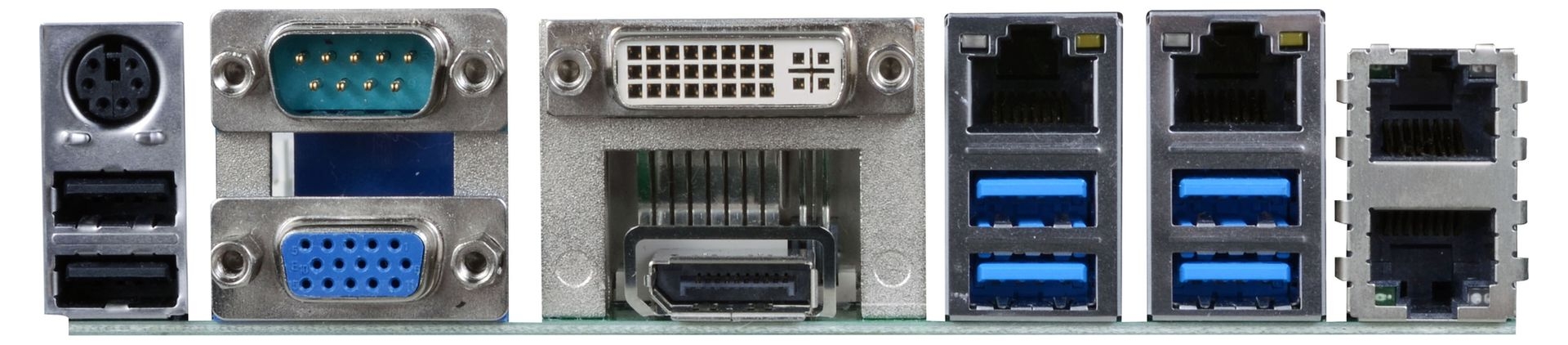

Externe I/O (Rückseite)
AnzeigeVGA1 St
DVIDVI-D Signal1 St
DP++1 St
EthernetRJ-454 St
PS/2mini-DIN-61 St
SeriellRS-232 / 422 / 485DB-91 St
USBUSB v2.02 St
USB v3.04 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)3 St
USB v3.0Ports (2.00 mm Pitch)2 St
SeriellRS-232Ports (2.54 mm Pitch)4 St
RS-232 / 422 / 485Ports (2.54 mm Pitch)1 St
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
AudioAnschluss2.00 mm Pitch
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)5 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)-, dTPM 2.0 (Hardware)
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-30° bis 60°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorMicro-ATX
Breite244 mm
Tiefe244 mm
MTBFMTBF 25°C377.129 h
BerechnungsmodellTelcordia Issue 2
UmgebungGB, GC - Ground Benign, Controlled
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass BJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ2/2018
Voraussichtlich bisQ4/2031
Herstellergarantie
Herstellergarantie2 Jahre
