Micro-ATX Mainboards
Produkt ist EOL (End Of Life)!
// Micro-ATX Industrie-Mainboards
// LGA 1156 (H1)
// Intel Q57
// 240 Pin DIMM DDR3
// 1 x VGA
// 1 x DVI-D
// 2 x G-LAN
// 4 x USB
// 8 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x PCI
// 1 x PCIe x4
// 1 x PCIe x16
// Stromversorgung ATX
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

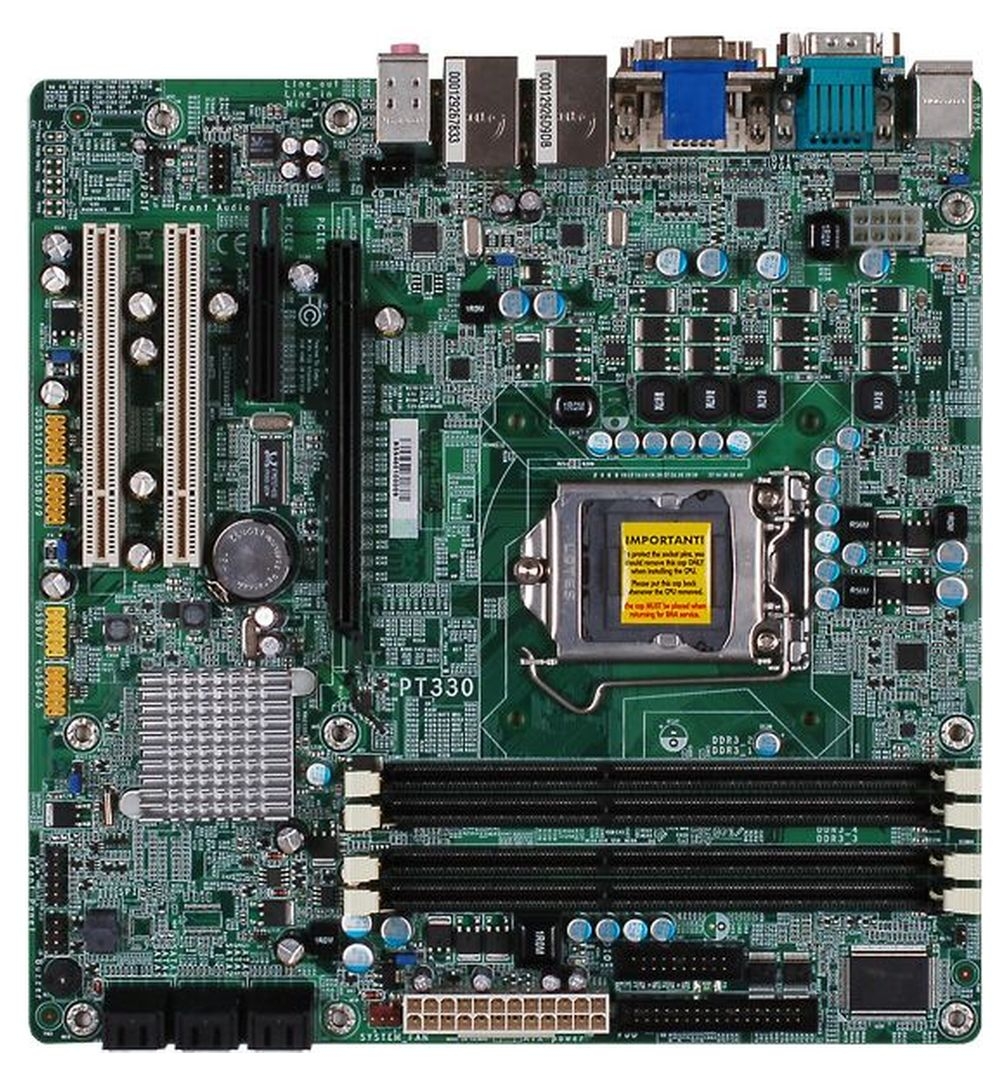

Basismodul: DFI PT330-DRM
| Allgemein | ||||
| SKU / Artikelnummer | PT330-DRM | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Serie | Intel Ibex Peak | ||
| Sockel | LGA 1156 (H1) | |||
| Chipsatz | Intel Q57 | |||
| Speicher | Aufbau | 240 Pin DIMM DDR3 | ||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 16 GB | |||
| BIOS | AMI UEFI 64 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F71879F | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| Erweiterung | ||||
| PCI | Version | 2.3 | ||
| Anzahl | 2 St | |||
| PCI Schnittstellen | 2x PCI | |||
| PCIe x4 | Generation | 1 | ||
| x4 Signal | 1 St | |||
| PCIe x16 | x16 Signal | Generation | 2 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x4, 1x PCIe x16 | |||
| Audio | ||||
| Chipsatz | Realtek ALC262 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8111DL / DP (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel 82578DM (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 4 St | ||
| Seriell | RS-232 | DB-9 | 2 St | |
| PS/2 | mini-DIN-6 | 2 St | ||
| Anzeige | VGA | 1 St | ||
| DVI | DVI-D Signal | 1 St | ||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 8 St | |
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| S/PDIF | verfügbar | |||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 6 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Floppy | FDD | wird unterstützt | ||
| Gehäuse-Einbruchserkennung (Chassis Intrusion) | Ja | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows XP (32/64-bit) | wird teilweise unterstützt | ||
| Windows 7 (32/64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Micro-ATX | ||
| Breite | 224 mm | |||
| Tiefe | 244 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q1/2010 | |||
| Voraussichtlich bis | Q1/2018 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
