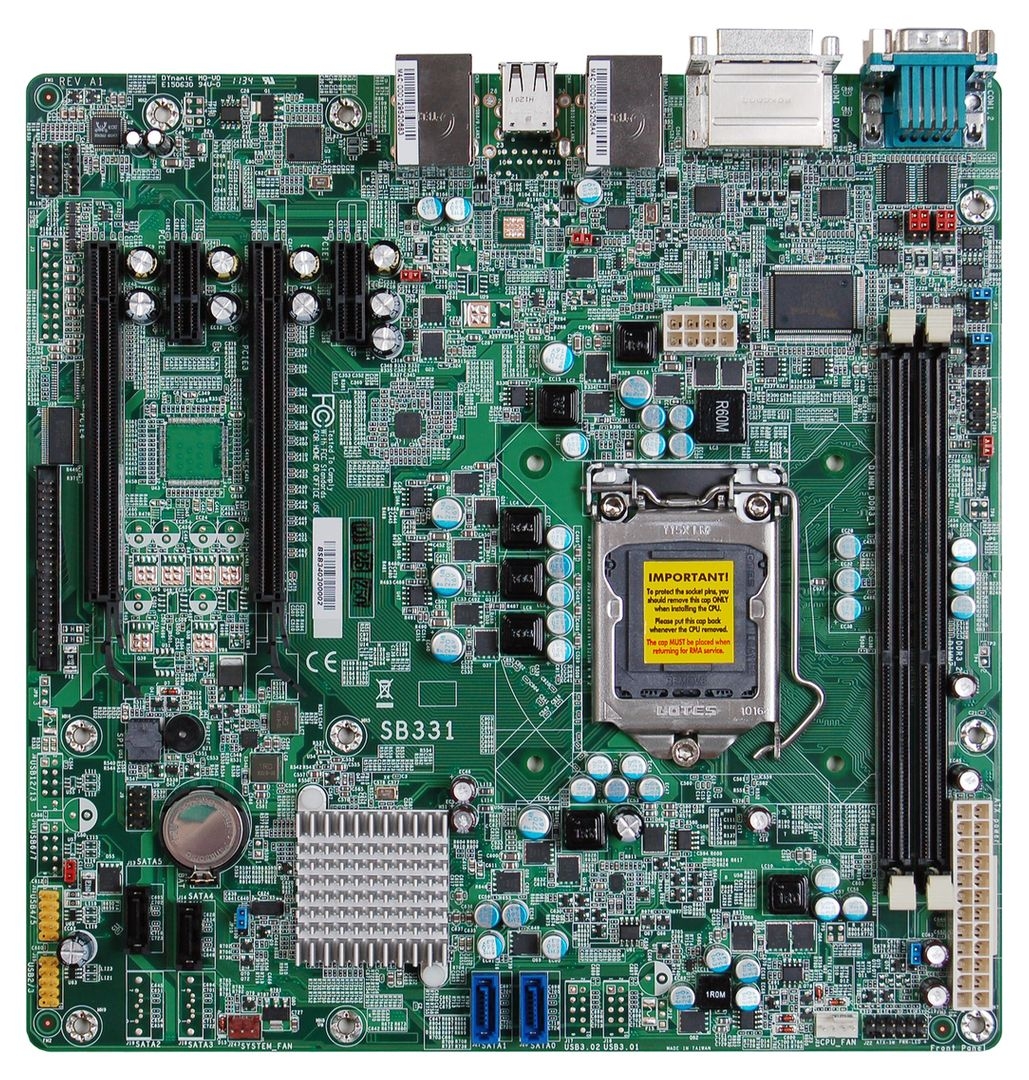

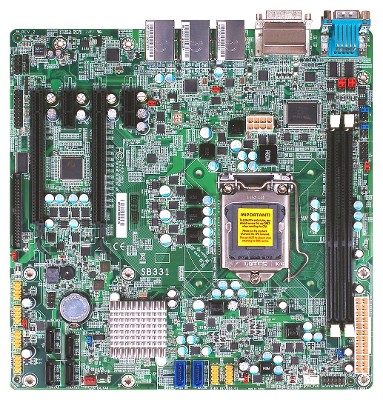

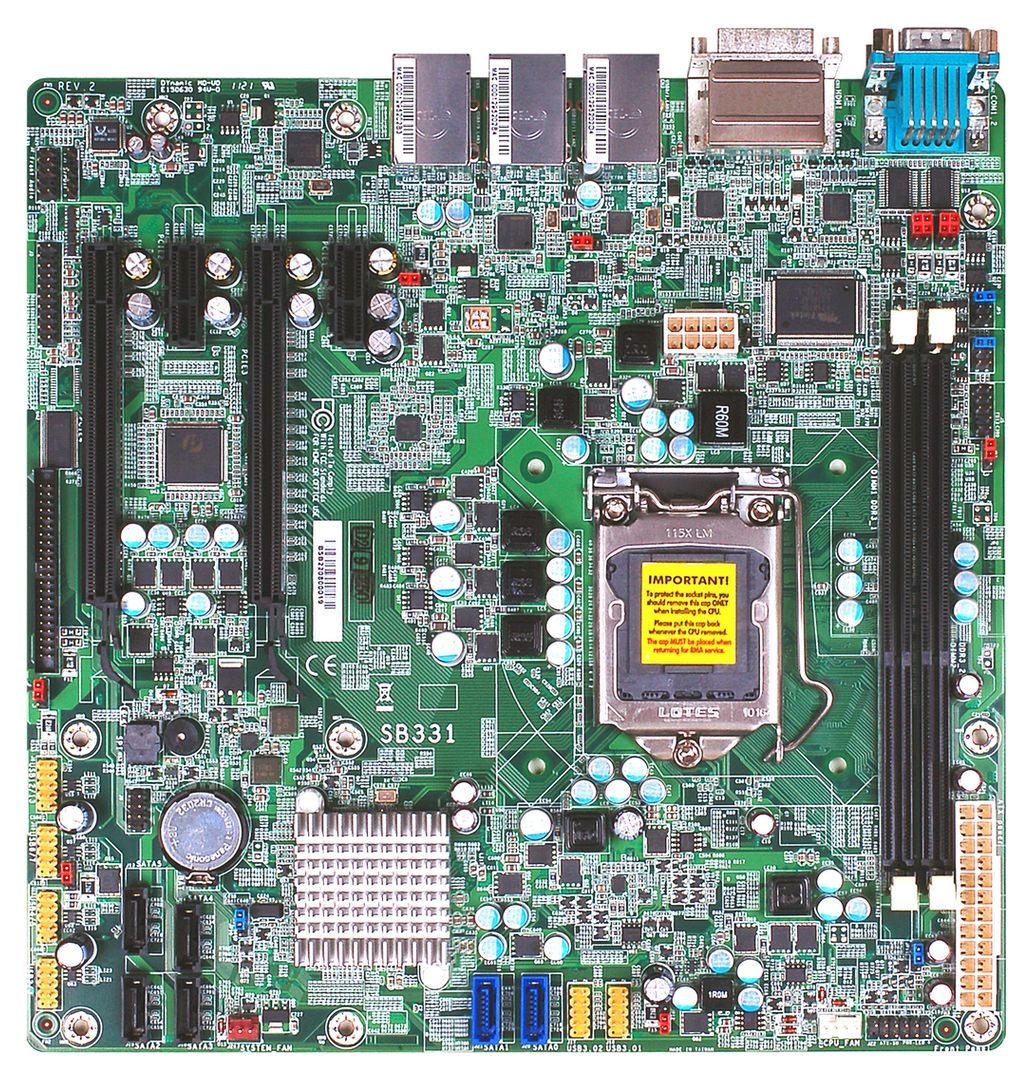

DFI SB331

SB331-D, SB331-IPM

Micro-ATX Mainboards

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// Micro-ATX Industrie-Mainboards
// [- | Intel Core i3-2120 | Intel Core i3-3220 | Intel Core i5-2400 | Intel Core i5-3550S | Intel Core i7-2600 | Intel Core i7-3770 | Intel Pentium G850 | Intel Pentium G2120]
// [Intel H61 | Intel Q67]
// 240 Pin DIMM DDR3
// 1 x HDMI
// 1 x DVI-I
// [2 | 3] x G-LAN
// 6 x USB
// [4 | 8] x USB (intern)
// 2 x Seriell I/O
// Digital I/O (36-Bit)
// 2 x PCIe x1
// 2 x PCIe x16
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI SB331

Allgemein
SKU / ArtikelnummerSB331SB331-D, SB331-IPM, SB331-D-2120, SB331-D-2400, SB331-D-2600, SB331-D-3220, SB331-D-3550S, SB331-D-3770, SB331-D-G2120, SB331-D-G850, SB331-IPM-2120, SB331-IPM-2400, SB331-IPM-2600, SB331-IPM-3220, SB331-IPM-3550S, SB331-IPM-3770, SB331-IPM-G2120, SB331-IPM-G850
Produktgrunddaten
HerstellerDFI
System
ProzessorSerie-, Intel Ivy Bridge, Intel Sandy Bridge
Nummer-, Intel Core i3-2120, Intel Core i3-3220, Intel Core i5-2400, Intel Core i5-3550S, Intel Core i7-2600, Intel Core i7-3770, Intel Pentium G850, Intel Pentium G2120
CPU Kerne2 St, 4 St, -
Threads2 St, 4 St, 8 St, -
SockelLGA 1155 (H2)
Basis Frequenz2,9 GHz, 3 GHz, 3,1 GHz, 3,3 GHz, 3,4 GHz, -
Cache3 MB, 6 MB, 8 MB, -
Thermal Design Power (TDP)55 W, 65 W, 77 W, 95 W, -
ChipsatzIntel H61, Intel Q67
SpeicherAufbau240 Pin DIMM DDR3
Frequenz1333 / 1600 MHz
Steckplätze2 St
Maximaler Ausbau16 GB
BIOSAMI UEFI 64 Mbit SPI
I/O ControllerController 1I/O ControllerFintek F71879F
Grafik
ProzessorIntel HD Graphics
Bildschirme (Multidisplay)2 Displays
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung1920 x 1200 bei 60 Hz
Erweiterung
PCIVersion2.3
PCIe x1x1 Signal2 St
PCIe x16x2 SignalGeneration2
Anzahl1 St, -
x4 SignalAnzahl1 St, -
x16 SignalGeneration3
Anzahl1 St
PCIe Schnittstellen2x PCIe x1, 2x PCIe x16
Audio
ChipsatzRealtek ALC262
Netzwerk
G-LANControllerChipsatzIntel 82579LM (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel 82574 (10/100/1000 Mbps)
Anzahl1 St, 2 St
Active Management Technology (AMT) Version8.0, -
Netzwerk2x G-LAN, 3x G-LAN

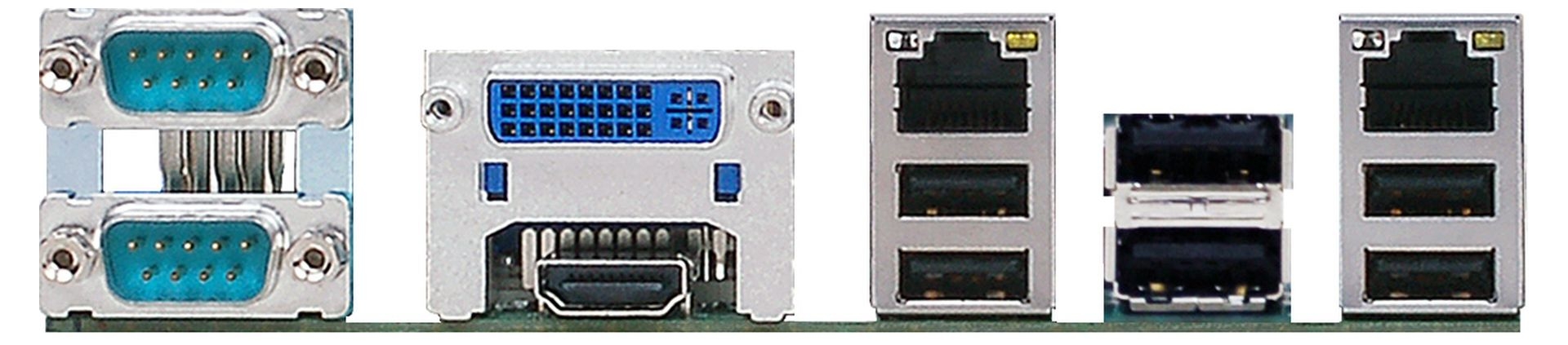

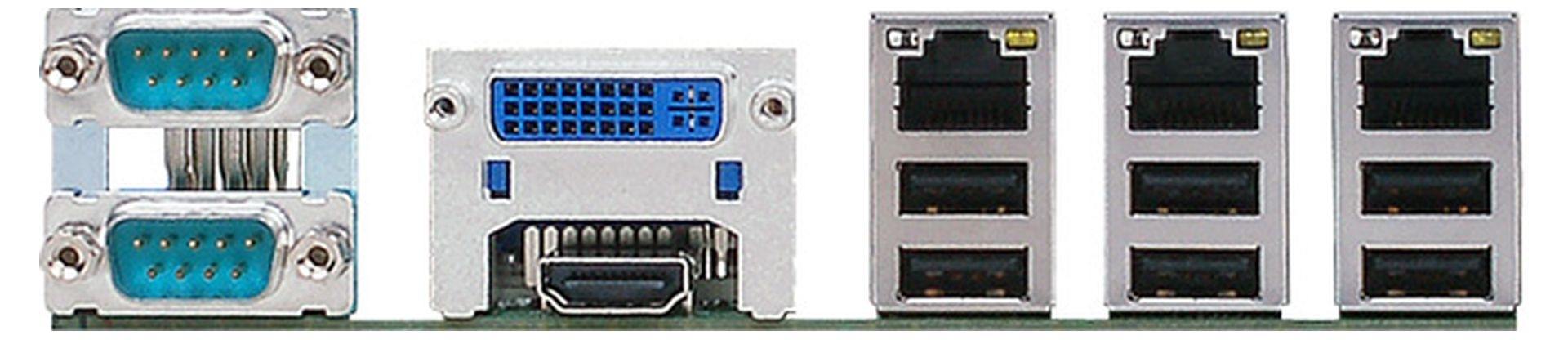

Externe I/O
EthernetRJ-452 St, 3 St
USBUSB v2.06 St
SeriellRS-232 / 422 / 485DB-92 St
AnzeigeHDMI1 St
DVIDVI-I Signal1 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St, 8 St
PS/2Stiftleiste1 St
Digital I/OBits36-Bit1 St
AudioLine-Out1 St
Mic-In1 St
S/PDIFverfügbar
Serial-ATAS-ATA R2.0 (3 Gbit/s, 300 MB/s)4 St
S-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St, -
Gehäuse-Einbruchserkennung (Chassis Intrusion)Ja
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows XP (32/64-bit)wird unterstützt
Windows 7 (32/64-bit)wird unterstützt
Windows 8 (32-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Unterstützte BSWindows
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 85°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
AbmaßeFormfaktorMicro-ATX
Breite244 mm
Tiefe244 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ4/2011
Voraussichtlich bisQ3/2018
Herstellergarantie
Herstellergarantie2 Jahre
