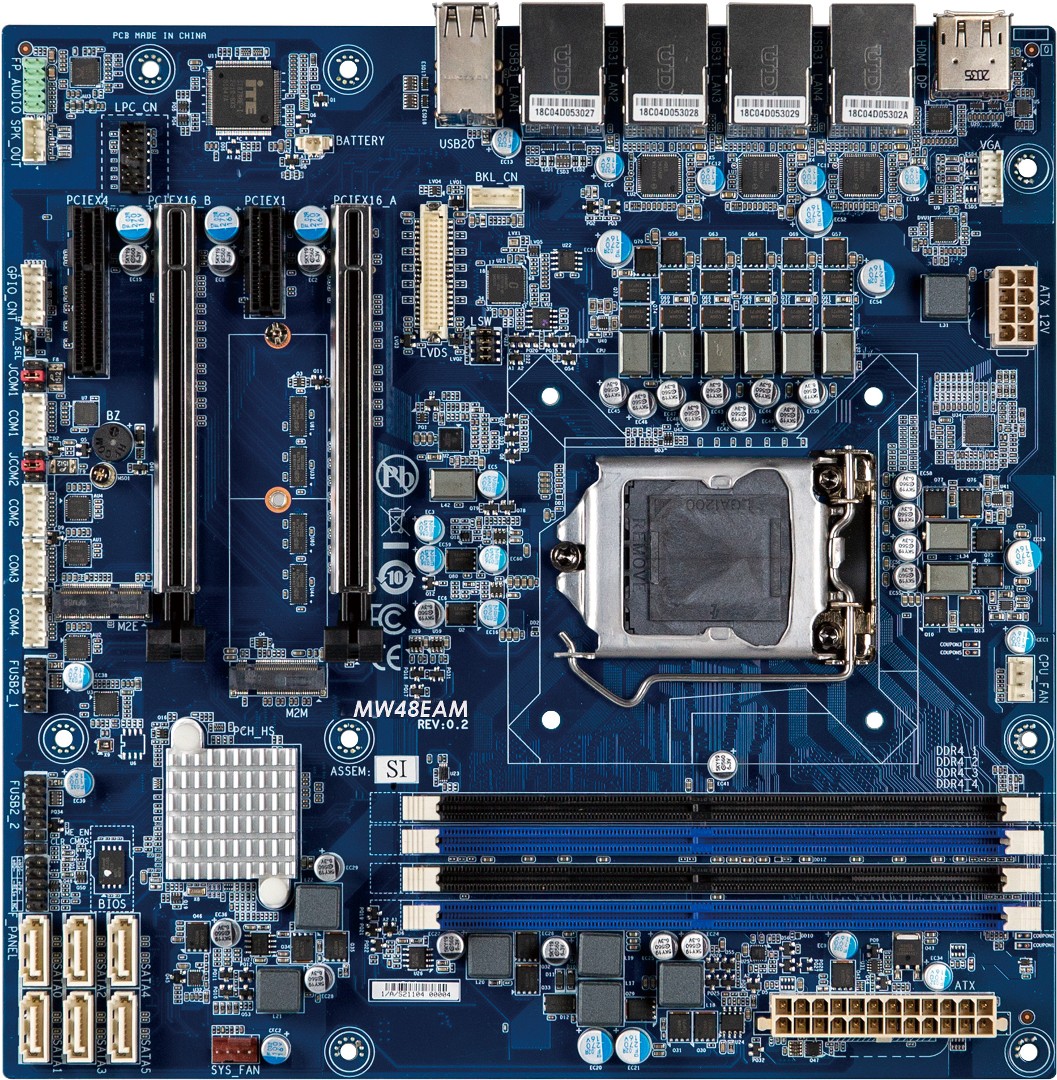

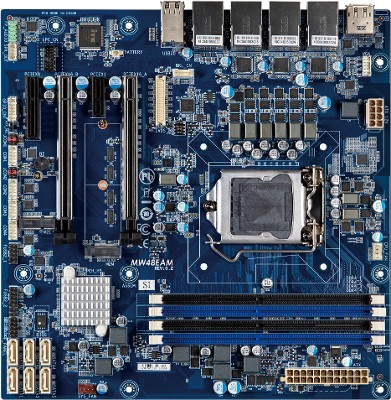

GIGAIPC uATX-W48EA

Micro-ATX Mainboards

PRODUKT-FEATURES

// Micro-ATX Industrie-Mainboards
// LGA 1200 (H5)
// Intel W480E
// 288 Pin DIMM DDR4
// LVDS
// 4 x G-LAN (Rückseite)
// 12 x USB (Rückseite)
// 4 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x1
// 1 x PCIe x4
// 2 x PCIe x8
// Stromversorgung ATX

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: GIGAIPC uATX-W48EA

Allgemein
SKU / ArtikelnummeruATX-W48EA
Produktgrunddaten
HerstellerGIGAIPC
System
ProzessorSerieIntel Comet Lake
SockelLGA 1200 (H5)
Thermal Design Power (TDP)95 W
ChipsatzIntel W480E
SpeicherAufbau288 Pin DIMM DDR4
Memory TypeDDR4
Frequenz2666 / 2933 MHz
Steckplätze4 St
Maximaler Ausbau128 GB
Grafik
ProzessorIntel UHD Gen 11 LP
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2160 bei 30 Hz
Version1.4
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
LVDSMaximale Auflösung1920 x 1080 bei 60 Hz
Erweiterung
PCIe x1Generation3
x1 Signal1 St
PCIe x4Generation3
x4 Signal1 St
PCIe x8Generation3
x8 Signal2 St
PCIe Schnittstellen1x PCIe x1, 1x PCIe x4, 2x PCIe x8
M.2Slot 1Key IDE
InterfacePCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
Slot 2Key IDM
InterfacePCIe ×4 (Gen. 3), SATA III
Unterstütze Abmaße2242, 2280
M.2 Key IDsE, M
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl3 St
Netzwerk4x G-LAN

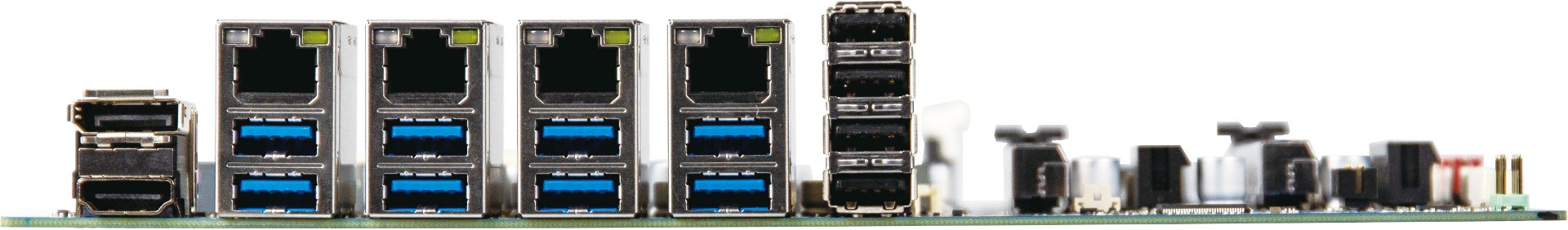

Externe I/O (Rückseite)
AnzeigeHDMI1 St
Displayport1 St
EthernetRJ-454 St
USBUSB v2.04 St
USB v3.2 (Gen 1)8 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
SeriellRS-232Ports (2.54 mm Pitch)3 St
RS-232 / 422 / 485Ports (2.54 mm Pitch)1 St
AnzeigeLVDS Anschlüsse1 St
VGA (proprietärer Anschluss)1 St
Digital I/OBits8-Bit1 St
SMBus1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)6 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Sicherheit
Trusted Platform Modul (TPM)TPM header
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
Unterstützte BSWindows
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb0 bis 90%, nicht kondensierend
Lagerung0 bis 95%, nicht kondensierend
AbmaßeFormfaktorMicro-ATX
Breite244 mm
Tiefe244 mm
Zertifikate / Konformitäten
CEJa
RoHS konformJa
