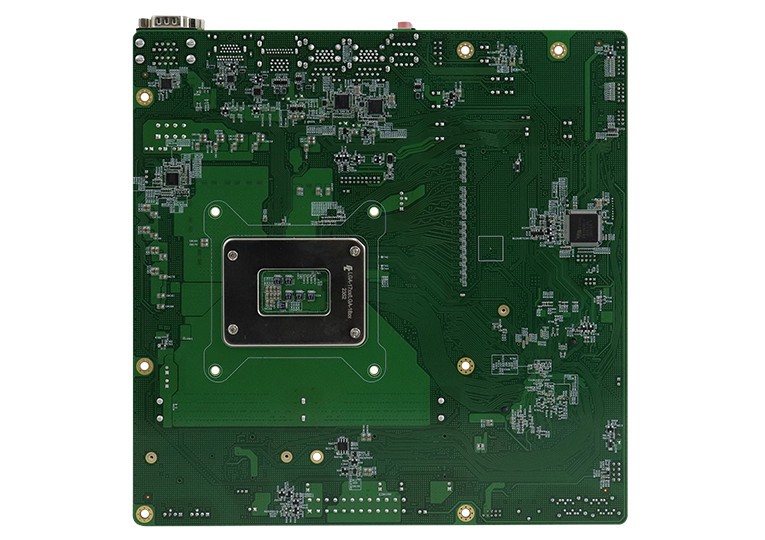

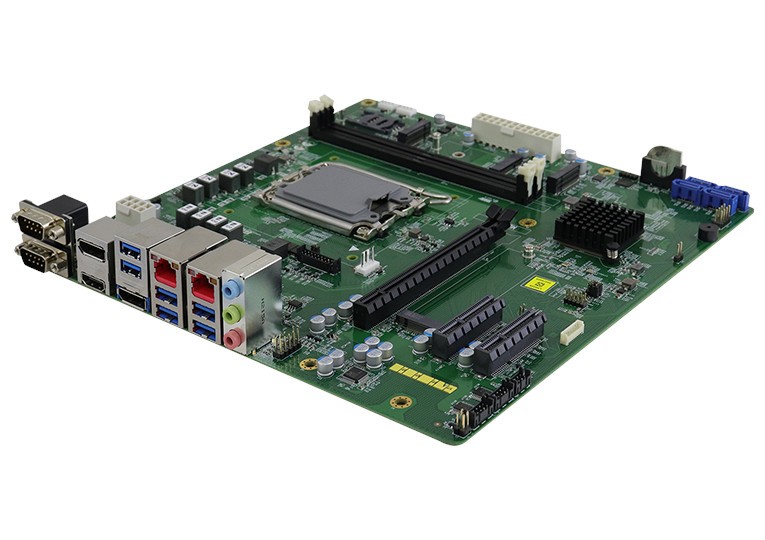

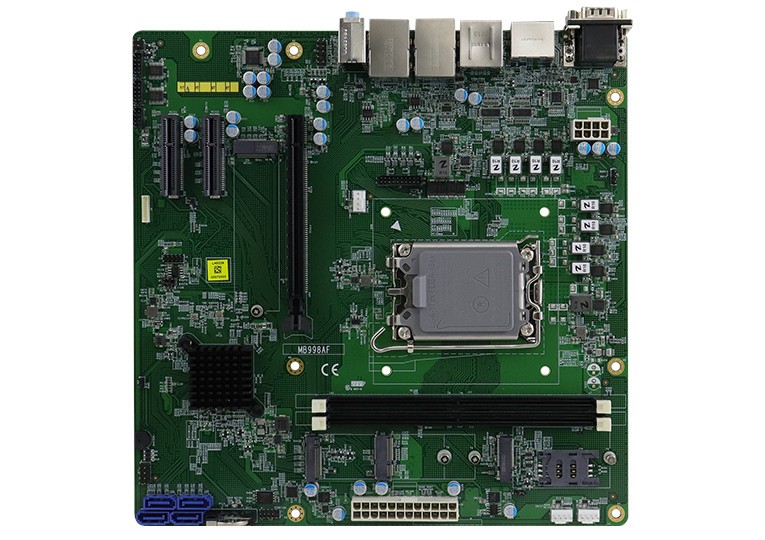

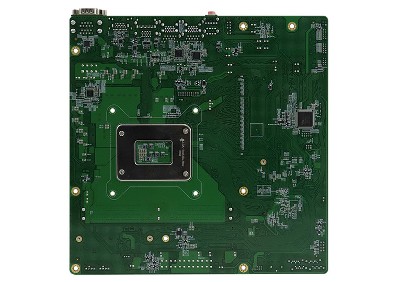

IBASE MB998

MB998AF-Q, MB998AF-R, MB998AF-W

Micro-ATX Mainboards

PRODUKT-FEATURES

// Micro-ATX Industrie-Mainboards
// LGA 1700 (H6)
// [Intel Q670E | Intel R680E | Intel W680]
// 288 Pin DIMM DDR5
// 2 x G-LAN (Rückseite)
// 6 x USB (Rückseite)
// 2 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x PCIe x4
// 1 x PCIe x16
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: IBASE MB998

Allgemein
SKU / ArtikelnummerMB998MB998AF-Q, MB998AF-R, MB998AF-W
Produktgrunddaten
HerstellerIBASE
System
ProzessorSerieIntel Alder Lake / Raptor Lake
SockelLGA 1700 (H6)
ChipsatzIntel Q670E, Intel R680E, Intel W680
SpeicherAufbau288 Pin DIMM DDR5
Memory TypeDDR5
Frequenz5600 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
ECCwird nicht unterstützt, wird unterstützt
BIOSAMI BIOS
I/O ControllerController 1I/O ControllerFintek F81964D-I
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)3 Displays
HDMIVersion2.0b
DisplayportVersion1.4b
Dual ModeJa (DP++)
Erweiterung
PCIe x4Generation4
x4 Signal2 St
PCIe x16x16 SignalGeneration5
Anzahl1 St
PCIe Schnittstellen1x PCIe x16, 2x PCIe x4
M.2Slot 1Key IDM
InterfaceNVMe, PCIe ×4
Unterstütze Abmaße2280
Slot 2Key IDM
InterfaceNVMe
Unterstütze Abmaße2280
Slot 3Key IDE
InterfacePCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
Slot 4Key IDB
Interface5G / Storage Module, PCIe ×4, USB 3.1 Gen1
Unterstütze Abmaße3052
M.2 Key IDsE, M
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
ControllerChipsatzIntel I226V PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version16.1
Netzwerk2x G-LAN
Externe I/O (Rückseite)
AnzeigeHDMI1 St
DP++2 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
EthernetRJ-452 St
SeriellRS-232 / 422 / 485DB-92 St
USBUSB v3.1 Gen. 22 St
USB v3.2 (Gen 1)4 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)2 St
SeriellRS-232Ports (2.00 mm Pitch)2 St
AnzeigeDVI-D (2.00 mm Pitch)1 St
Digital I/OBits8-Bit1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)fTPM 2.0 (Firmware Simulation)
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 80°C
Relative LuftfeuchtigkeitBetrieb0 bis 90%, nicht kondensierend
AbmaßeFormfaktorMicro-ATX
Breite244 mm
Tiefe244 mm
Zertifikate / Konformitäten
CEJa
RoHS konformJa
Lebenszyklus
Voraussichtlich bisQ3, 2030
Herstellergarantie
Herstellergarantie2 Jahre
