Micro-ATX Mainboards
// Micro-ATX Industrie-Mainboards
// LGA 1700 (H6)
// Intel Q670
// 288 Pin DIMM DDR4
// 2 x G-LAN (Back side)
// 14 x USB (Back side)
// 10 x Seriell I/O
// Digital I/O (12-Bit)
// 1 x PCIe x1
// 2 x PCIe x4
// 1 x PCIe x16
// Power Supply ATX
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

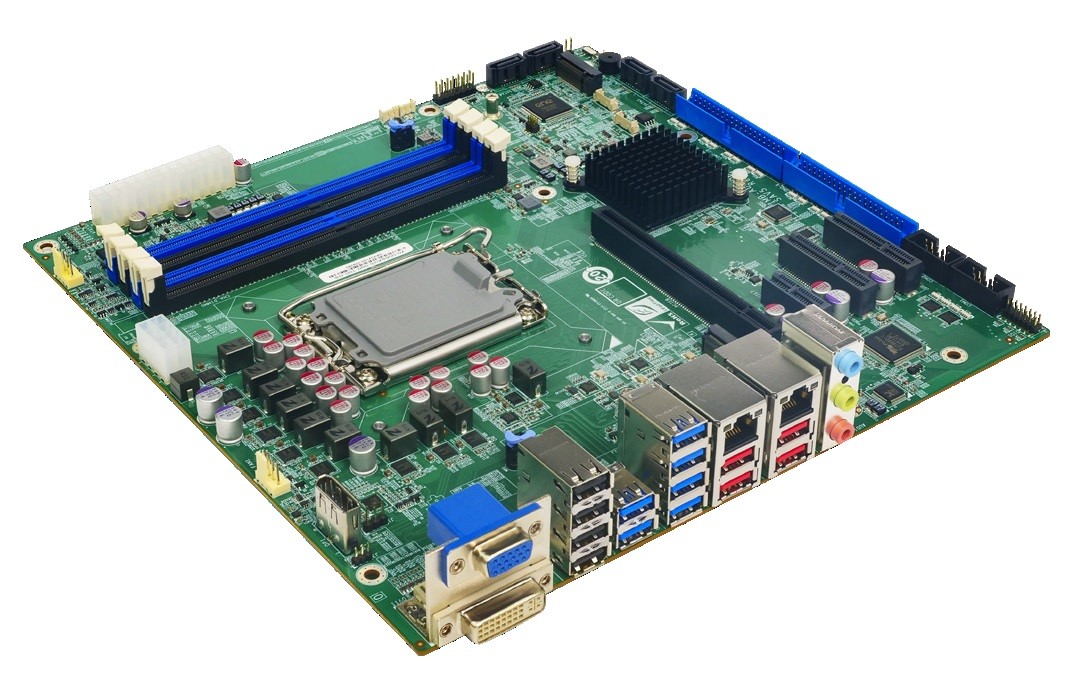

Basismodul: IEI IMB-ADL-Q670
| Allgemein | ||||
| SKU / Artikelnummer | IMB-ADL-Q670 | |||
| Produktgrunddaten | ||||
| Hersteller | IEI | |||
| Produkt-ID | IMB-ADL-Q670-R11 | |||
| System | ||||
| Prozessor | Serie | Intel Alder Lake / Raptor Lake | ||
| Sockel | LGA 1700 (H6) | |||
| Thermal Design Power (TDP) | 125 W | |||
| Chipsatz | Intel Q670 | |||
| Speicher | Aufbau | 288 Pin DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| DIMM Type | Unbuffered DIMM | |||
| Frequenz | 3200 MHz | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 128 GB | |||
| BIOS | AMI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81966AB-I | |
| Grafik | ||||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| PCIe x1 | Generation | 3 | ||
| x1 Signal | 1 St | |||
| PCIe x4 | Generation | 4 | ||
| x4 Signal | 2 St | |||
| PCIe x16 | x16 Signal | Generation | 4 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x1, 2x PCIe x4, 1x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 3) | |||
| Unterstütze Abmaße | 2242, 2280 | |||
| Slot 2 | Key ID | M | ||
| Interface | NVMe, PCIe ×2 (Gen. 3) | |||
| Unterstütze Abmaße | 2242, 2280 | |||
| M.2 Key IDs | M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| DVI | DVI-I Signal | 1 St | ||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 4 St | ||
| USB v3.2 (Gen 1) | 6 St | |||
| USB v3.2 (Gen 2) | 4 St | |||
| Interne I/O | ||||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 8 St | |
| RS-232 / 422 / 485 | Ports (2.54 mm Pitch) | 2 St | ||
| Anzeige | Display Port (Golden Finger) | 1 St | ||
| Digital I/O | Bits | 12-Bit | 1 St | |
| SMBus | 1 St | |||
| I²C | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Intel PTT (wie TPM 2.0) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), 24-Pin ATX | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -30° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Micro-ATX | ||
| Breite | 244 mm | |||
| Tiefe | 244 mm | |||
| Gewicht | 700 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
