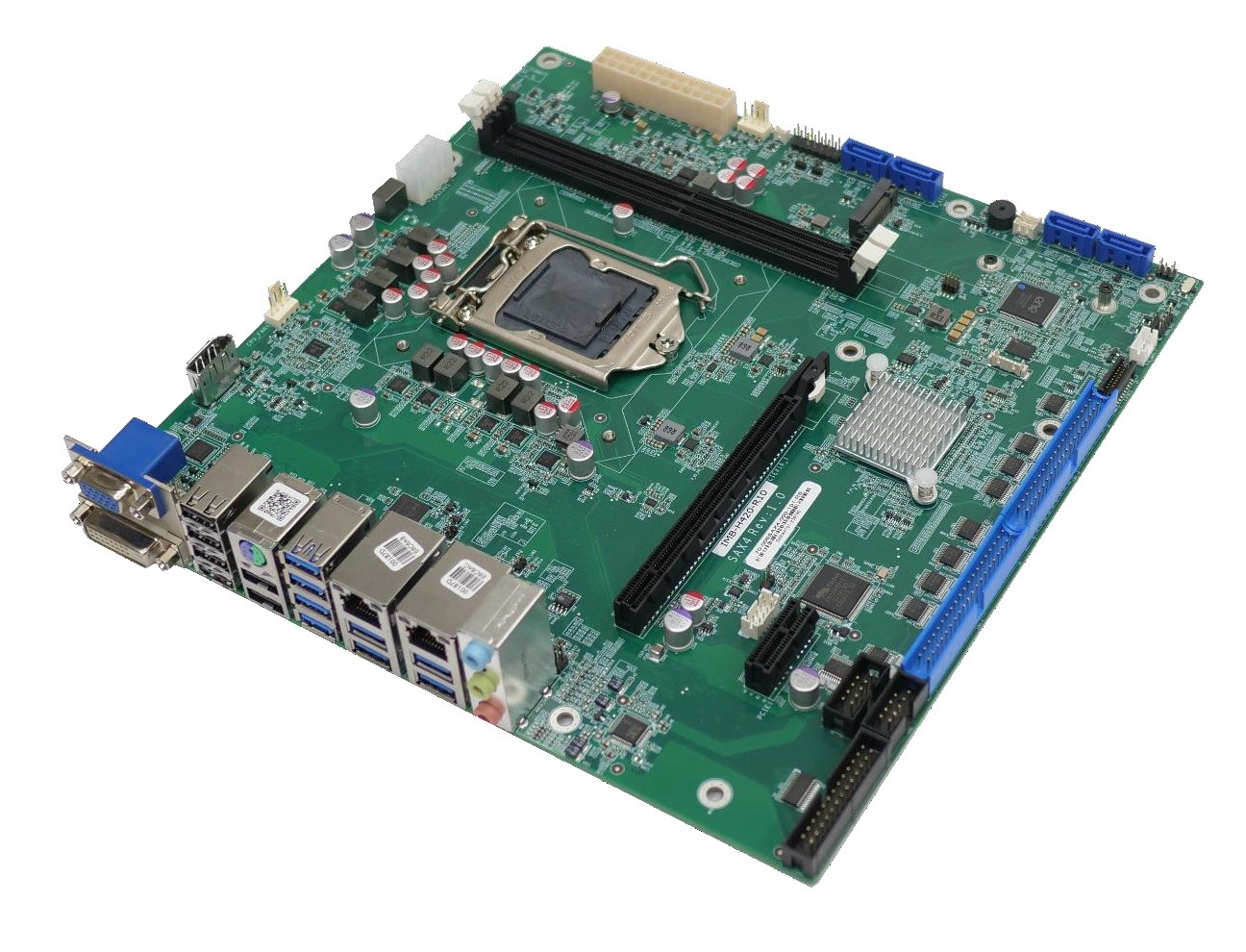

IEI IMB-H420

Micro-ATX Mainboards

PRODUKT-FEATURES

// Micro-ATX Industrie-Mainboards
// LGA 1200 (H5)
// Intel H420E
// 288 Pin DIMM DDR4
// 2 x G-LAN (Rückseite)
// 14 x USB (Rückseite)
// 10 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x1
// 1 x PCIe x16

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: IEI IMB-H420

Allgemein
SKU / ArtikelnummerIMB-H420
Produktgrunddaten
HerstellerIEI
System
ProzessorSerieIntel Comet Lake/Tiger Lake
SockelLGA 1200 (H5)
Thermal Design Power (TDP)65 W
ChipsatzIntel H420E
SpeicherAufbau288 Pin DIMM DDR4
Memory TypeDDR4
DIMM Datarate2933 MT/s
Steckplätze2 St
Maximaler Ausbau64 GB
BIOSAMI BIOS
I/O ControllerController 1I/O ControllerFintek F81966D-I
Grafik
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung1920 x 1080 bei 60 Hz
DVIMaximale Auflösung2560 x 1600 bei 60 Hz
DisplayportMaximale Auflösung3840 x 2160 bei 60 Hz
Version1.4a
Erweiterung
PCIe x1Generation3
x1 Signal1 St
PCIe x16x16 SignalGeneration3
Anzahl1 St
PCIe Schnittstellen1x PCIe x1, 1x PCIe x16
M.2Slot 1Key IDM
InterfaceNVMe, PCIe ×2 (Gen. 3)
Unterstütze Abmaße2242, 2280
M.2 Key IDsM
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I225V PCIe (10/100/1000/2500 Mbps)
Anzahl2 St
Netzwerk2x G-LAN
Externe I/O (Rückseite)
AnzeigeVGA1 St
DVIDVI-D Signal1 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
EthernetRJ-452 St
PS/2mini-DIN-61 St
USBUSB v2.06 St
USB v3.2 (Gen 1)8 St
Interne I/O
SeriellRS-232Ports (2.54 mm Pitch)2 St
Ports (Sonderanschluss)8 St
ParallelPorts (2.54 mm Pitch)1 St
AnzeigeDisplay Port (Golden Finger)1 St
Digital I/OBits8-Bit1 St
SMBus1 St
I²C1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)TPM header
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-30° bis 70°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorMicro-ATX
Breite244 mm
Tiefe244 mm
Gewicht680 g
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
