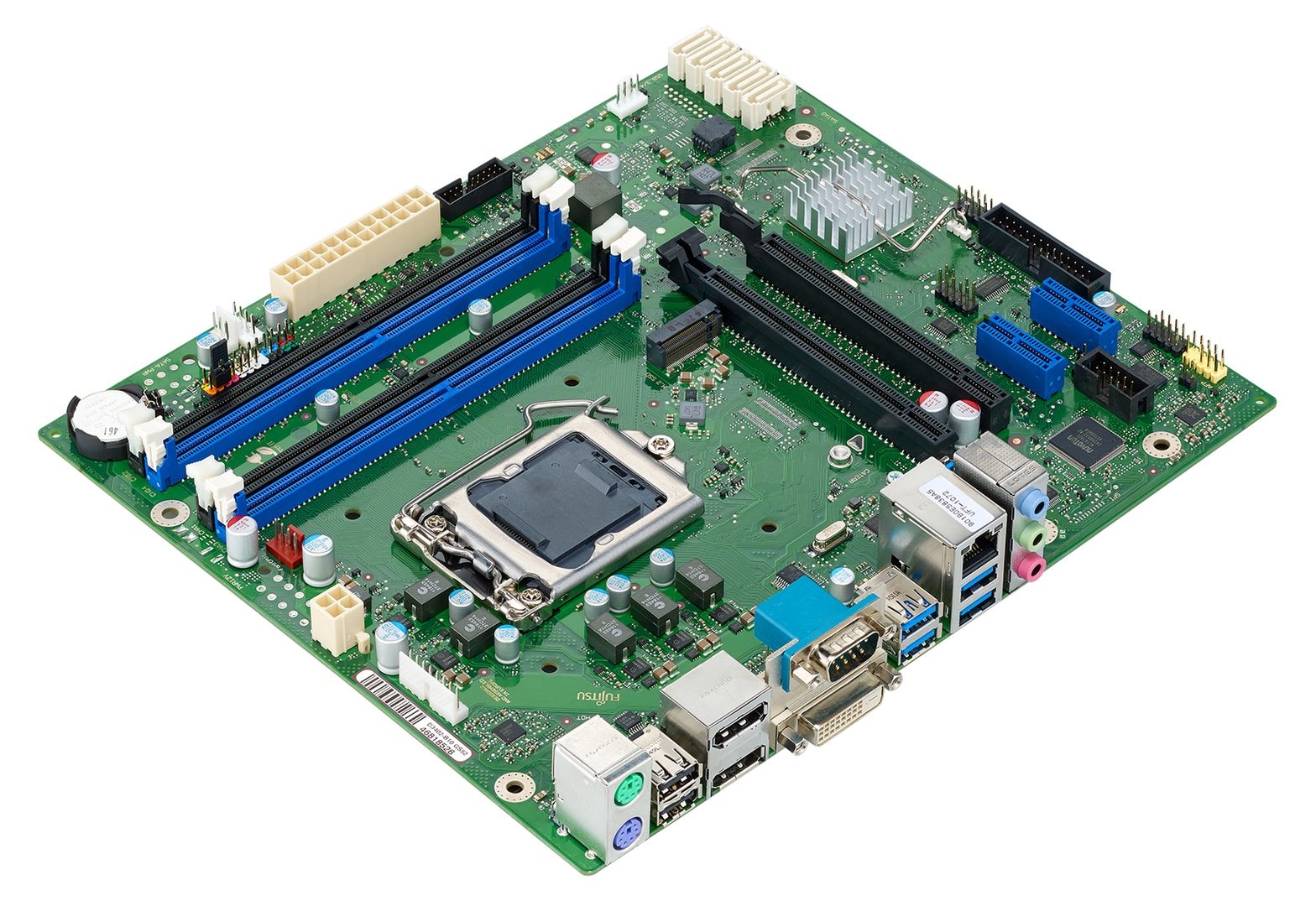

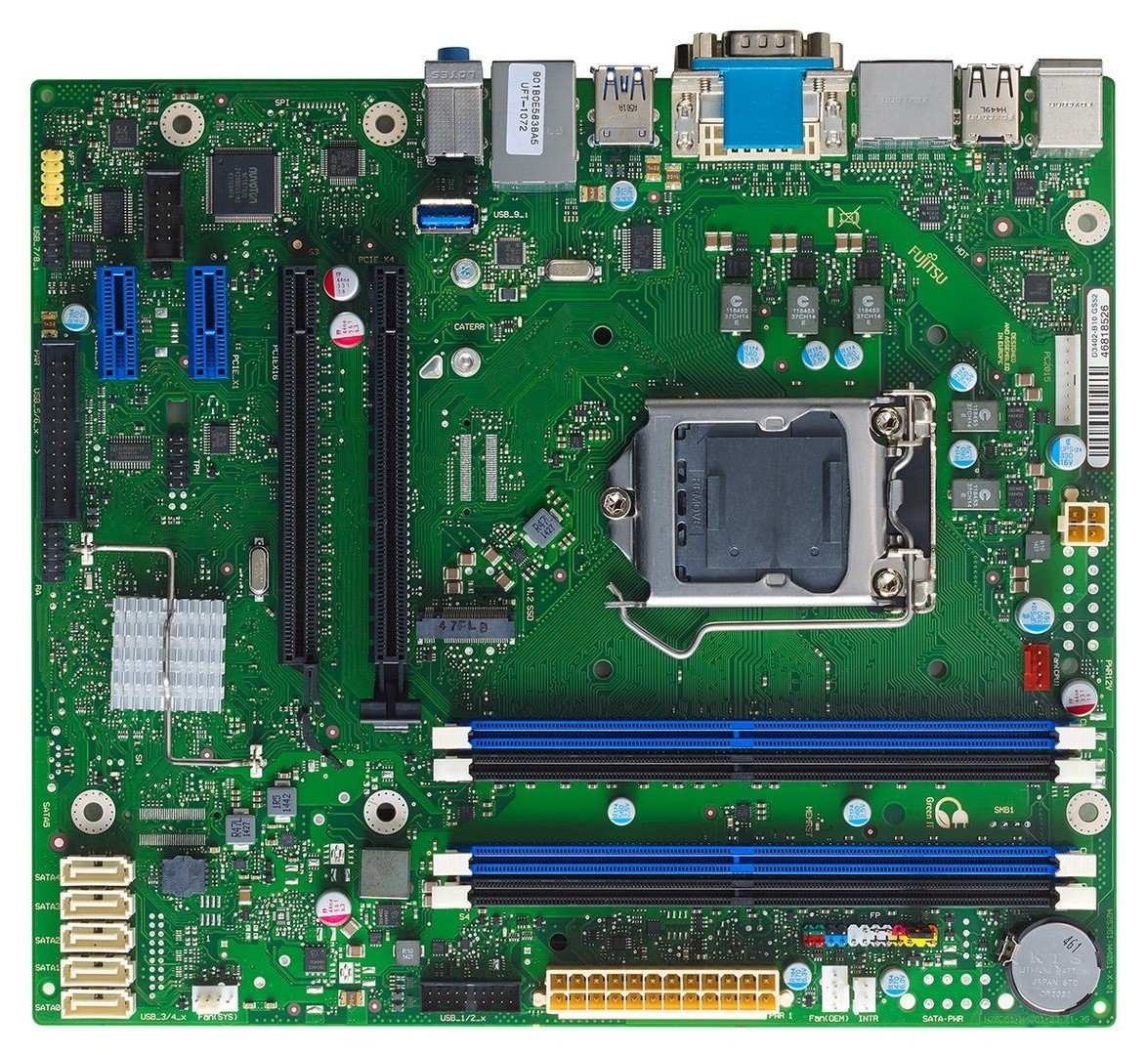

Kontron D3402-B

D3402-B1, D3402-B2

Micro-ATX Mainboards

PRODUKT-FEATURES

// Micro-ATX Industrie-Mainboards
// LGA 1151 (H4)
// Intel Q170
// 288 Pin DIMM DDR4
// 1 x DVI-D
// 2 x Displayport
// 1 x G-LAN
// 6 x USB
// 7 x USB (intern)
// 2 x Seriell I/O
// 2 x PCIe x1
// 2 x PCIe x16
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Kontron D3402-B

Allgemein
SKU / ArtikelnummerD3402-BD3402-B1, D3402-B2
Produktgrunddaten
HerstellerKontron
System
ProzessorSerieIntel Skylake, Intel Skylake / Kaby Lake
SockelLGA 1151 (H4)
ChipsatzIntel Q170
SpeicherAufbau288 Pin DIMM DDR4
Frequenz1866 / 2133 MHz, 2133 / 2400 MHz
Steckplätze4 St
Maximaler Ausbau64 GB
BIOSAMI UEFI Aptio 5.x
Grafik
ProzessorIntel HD Graphics
Bildschirme (Multidisplay)3 Displays
Erweiterung
PCIe x1Generation3
x1 Signal2 St
PCIe x16x4 SignalGeneration3
Anzahl1 St
x16 SignalGeneration3
Anzahl1 St
PCIe Schnittstellen2x PCIe x1, 2x PCIe x16
M.2Slot 1InterfacePCIe ×4
Unterstütze Abmaße2260, 2280
StorageM.2
Audio
ChipsatzRealtek ALC671
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version11.0
Netzwerk1x G-LAN
Externe I/O
EthernetRJ-451 St
USBUSB v2.02 St
USB v3.04 St
SeriellRS-232DB-91 St
PS/2mini-DIN-62 St
AnzeigeDVIDVI-D Signal1 St
Displayport2 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
USB v3.0Ports (2.54 mm Pitch)2 St
Ports (Typ-A-Buchse)1 St
SeriellRS-232Ports (2.54 mm Pitch)1 St
ParallelPorts (2.54 mm Pitch)1 St
LPC1 St
AudioLine-Out1 St
Mic-In1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)5 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Gehäuse-Einbruchserkennung (Chassis Intrusion)Ja
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Infineon v2.0
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 4-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Windows 10 (64-bit)wird unterstützt
Unterstützte BSWindows
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb10° bis 50°C
AbmaßeFormfaktorMicro-ATX
Breite213 mm
Tiefe244 mm
Zertifikate / Konformitäten
FCCClass BJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ2/2017
Voraussichtlich bisQ2/2020, Q4/2018
Herstellergarantie
Herstellergarantie2 Jahre
