Micro-ATX Mainboards
// Micro-ATX Industrie-Mainboards
// LGA 1150 (H3)
// Intel Q87
// 240 Pin DIMM DDR3
// 1 x DVI-I
// 2 x Displayport
// 2 x G-LAN
// 10 x USB
// 2 x USB (internal)
// 10 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x PCI
// 1 x PCIe x8
// 1 x PCIe x16
// 1 x Mini-PCIe
// Power Supply ATX
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

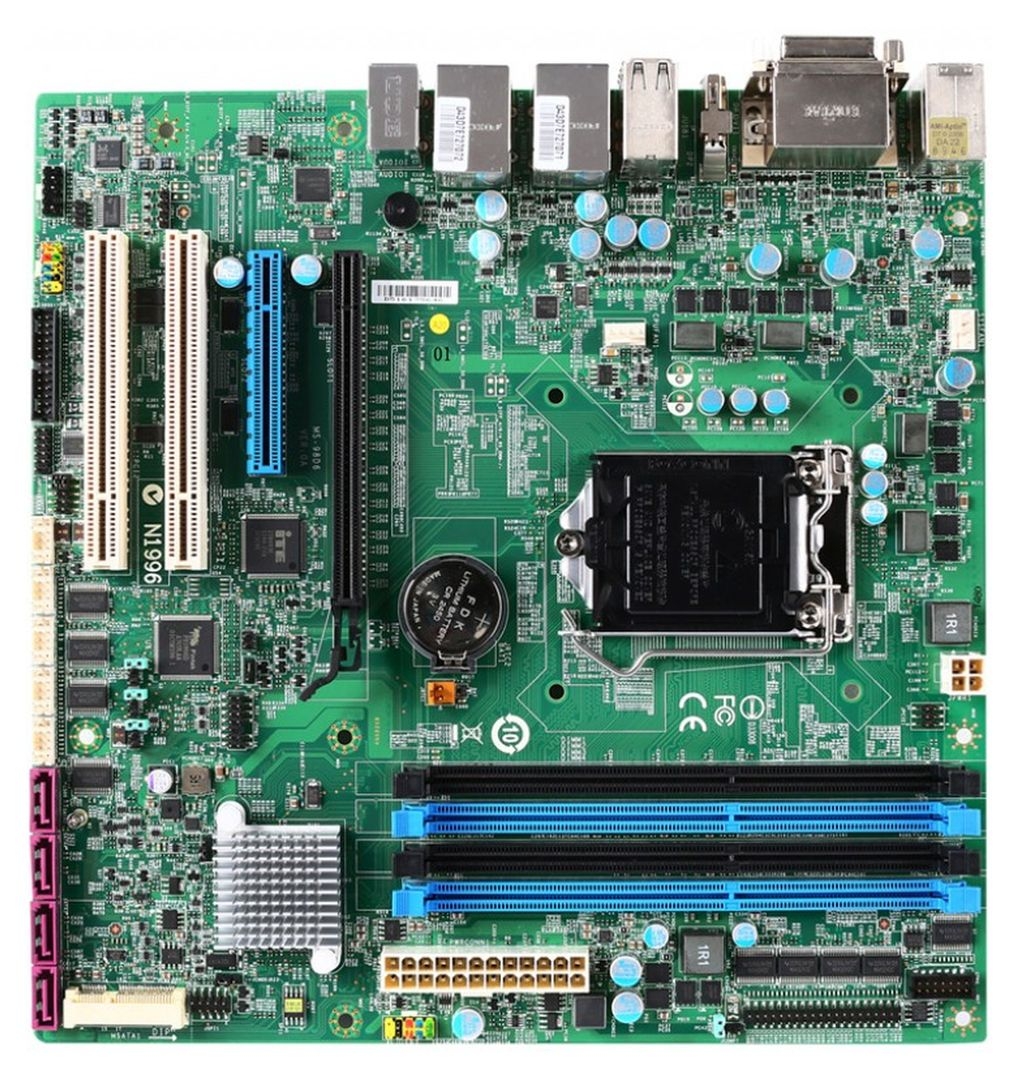

Basismodul: MSI MS-98D6
| Allgemein | ||||
| SKU / Artikelnummer | MS-98D6 | |||
| Produktgrunddaten | ||||
| Hersteller | MSI | |||
| System | ||||
| Prozessor | Serie | Intel Lynx Point | ||
| Sockel | LGA 1150 (H3) | |||
| Chipsatz | Intel Q87 | |||
| Speicher | Aufbau | 240 Pin DIMM DDR3 | ||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 32 GB | |||
| BIOS | AMI UEFI 64 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81866AD-I | |
| Controller 2 | I/O Controller | Fintek F81216AD | ||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| Erweiterung | ||||
| PCI | Anzahl | 2 St | ||
| PCI Schnittstellen | 2x PCI | |||
| PCIe x8 | x4 Signal | 1 St | ||
| PCIe x16 | x16 Signal | Anzahl | 1 St | |
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x PCIe x8, 1x PCIe x16, 1x Mini-PCIe | |||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC887 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I217LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

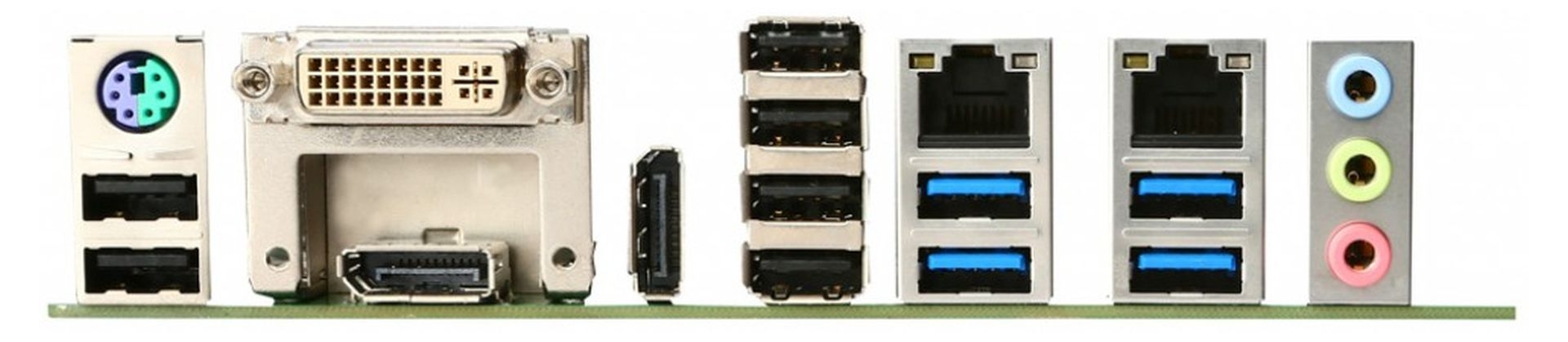

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 6 St | ||
| USB v3.0 | 4 St | |||
| PS/2 | mini-DIN-6 | 1 St | ||
| Anzeige | DVI | DVI-I Signal | 1 St | |
| Displayport | 2 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 8 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 2 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Windows 8.1 (32-bit) | wird unterstützt | |||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Micro-ATX | ||
| Breite | 244 mm | |||
| Tiefe | 244 mm | |||
| Gewicht | 730 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Voraussichtlich bis | 2020 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
